Назначение соединителя 2РМГД18БПН4ШЕ2

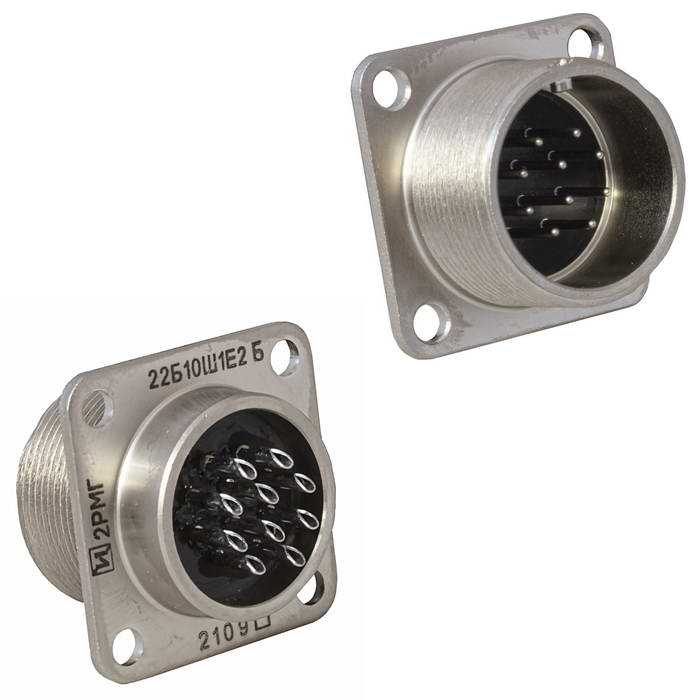

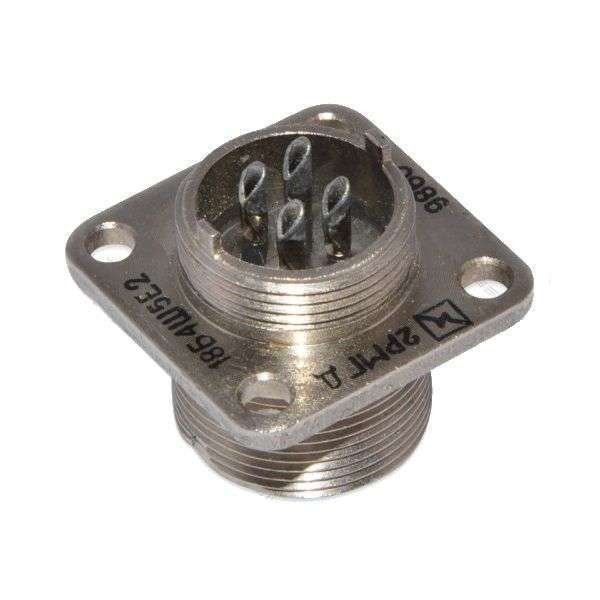

2РМГД18БПН4ШЕ2 — герметичный цилиндрический низкочастотный соединитель серии 2РМГД, выполненный в виде приборной вилки с условным размером корпуса 18 миллиметров. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 мегагерц и импульсного тока. Основная функция соединителя — быстрое и надёжное соединение и разъединение электрических цепей в составе различных устройств, приборов и кабельных сборок.

Конструкция с прямым патрубком рассчитана на подключение неэкранированного кабеля, а герметичное исполнение корпуса позволяет эксплуатировать вилку в условиях перепадов давления. Благодаря этому соединитель востребован там, где требуется стабильная передача сигнала и питающих напряжений при воздействии неблагоприятных внешних факторов.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия содержит полную информацию о его исполнении и технических свойствах. Разбор обозначения помогает правильно подобрать соединитель под конкретную задачу.

• 2РМГД — тип соединителя: герметичный, предназначенный для длинных линий.
• 18 — посадочный диаметр корпуса, равный 18 миллиметрам.
• Б — блочный (приборный) корпус без левой резьбы.
• ПН — прямой патрубок для неэкранированного кабеля.
• 4 — количество контактов.
• Ш — шестигранный выступ на корпусе.
• Е — исполнение.
• 2 — теплостойкость до 200 градусов Цельсия.

Всего в соединителе четыре контакта диаметром 1 миллиметр каждый. Такая конструкция обеспечивает компактность прибора и удобство монтажа в ограниченном пространстве.

Основные технические характеристики

Соединитель рассчитан на максимальную токовую нагрузку до 5 ампер на контакт и рабочее напряжение до 560 вольт. Электрическая прочность и стабильность параметров подтверждаются сопротивлением изоляции не менее 5000 мегаом. Герметичность корпуса сохраняется при перепаде давления до 1,5 килограмм-силы на квадратный сантиметр.

Изделие устойчиво к широкому спектру механических и климатических воздействий. Диапазон рабочих температур составляет от минус 60 до плюс 200 градусов Цельсия. Синусоидальная вибрация допускается с частотой до 5000 герц при ускорении 490 метров на секунду в квадрате. Механические удары — с ускорением до 5000 метров на секунду в квадрате.

Ресурс работы составляет не менее 1000 часов, при этом соединитель выдерживает не менее 500 циклов сочленений и расчленений. Срок сохраняемости изделия достигает от 15 до 25 лет, что подтверждает высокую надёжность и долговечность конструкции.

Условия эксплуатации и приёмка

Соединитель соответствует климатическому исполнению УХЛ2.1, то есть рассчитан на эксплуатацию в районах с умеренным и холодным климатом. Сочетание герметичности, теплостойкости и виброустойчивости делает его пригодным для применения в приборах, работающих в жёстких условиях.

Товар поставляется с приёмкой «5». Это означает, что изделие прошло контроль по установленным требованиям и относится к категории продукции повышенной надёжности, предназначенной для ответственных применений. Приёмка «5» подтверждает соответствие соединителя заявленным электрическим, механическим и климатическим параметрам без дополнительных изменений в конструкции.
