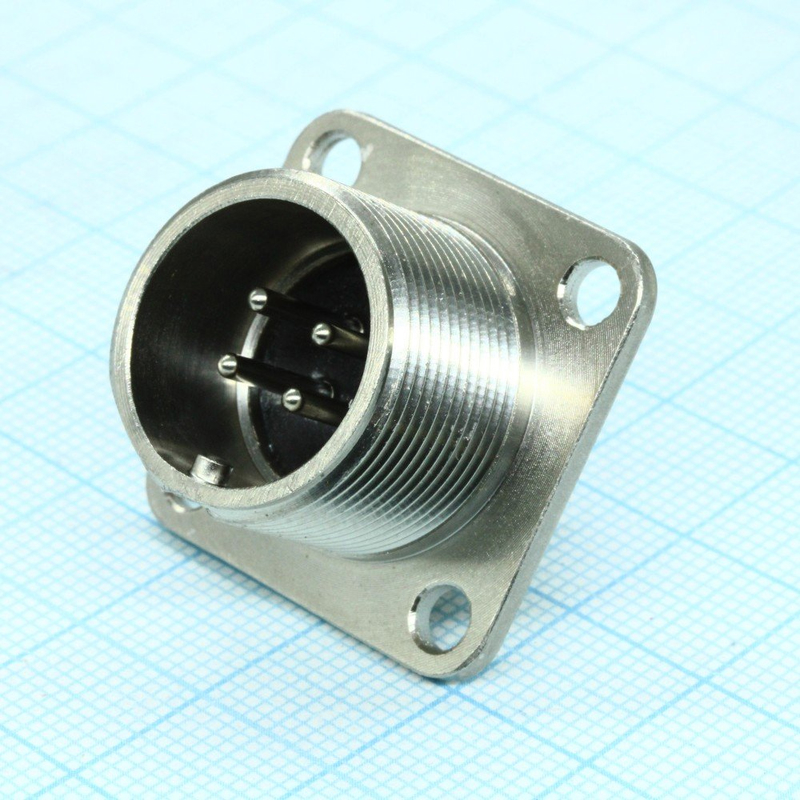

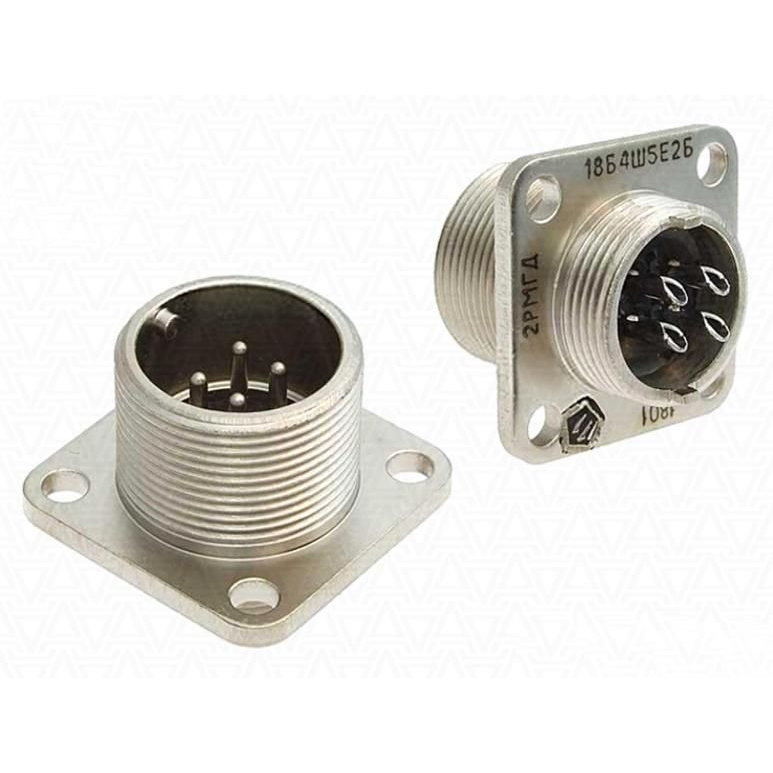

2РМГД18БПЭ4ШЕ2 — это герметичная приборная вилка цилиндрического низкочастотного соединителя российской серии 2РМГД.

Назначение

Она предназначена для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсных токов. Используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Конструкция

Вилка имеет блочный (приборный) корпус условного размера 18 мм, 4 контакта диаметром 1,5 мм, прямой патрубок (П) для экранированного кабеля (Э) и резьбовую фиксацию. Сочленяется с кабельными розетками 2РМДТ, поляризация — одношпоночная.

Характеристики

Максимальное напряжение — до 560 В, ток на контакт — до 12 А. Сопротивление контакта — не более 10 мОм, изоляции — не менее 5000 МОм. Выдерживает вибрацию (1–5000 Гц, до 490 м/с²), удары (до 5000 м/с²), температуры от -60 до +100°C (или +200°C), влажность 98% при +40°C.

Надежность

Гарантийная наработка — 1000 часов (до 100 000 в облегченном режиме), 500 сочленений-расчленений, срок сохраняемости — 15–25 лет. Климатическое исполнение — УХЛ2.1.
