Назначение разъёма 2РМГД18БПЭ4ШЕ2 «5»

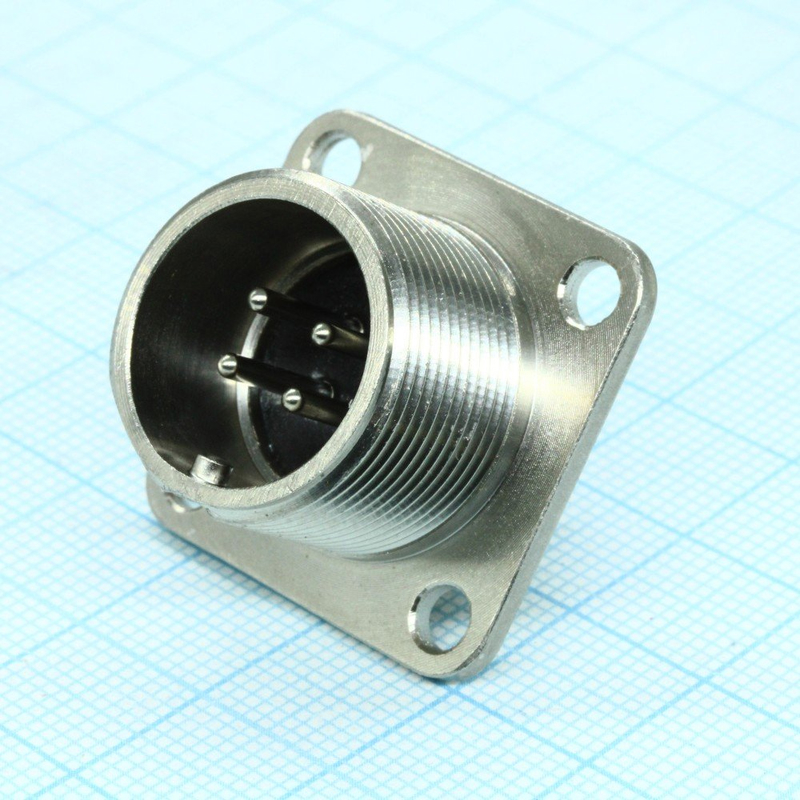

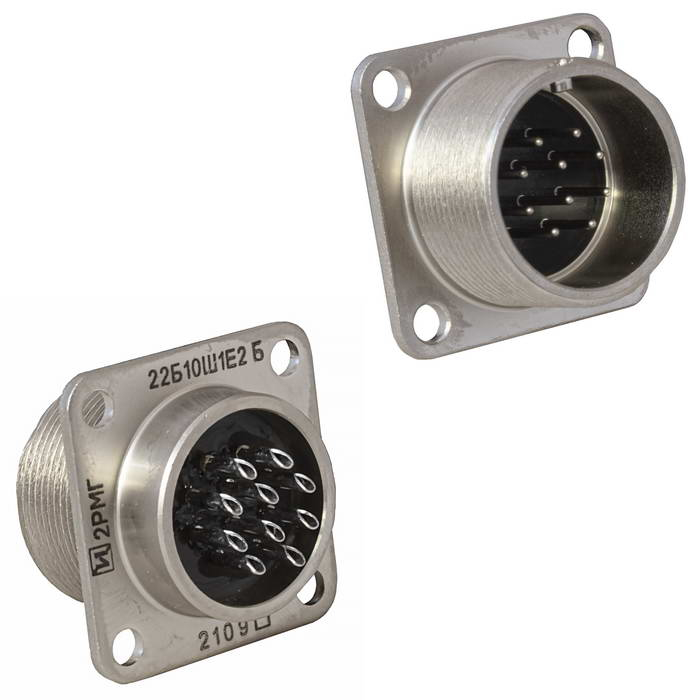

2РМГД18БПЭ4ШЕ2 «5» — герметичный цилиндрический низковольтный разъём (приборная вилка) серии 2РМГД, предназначенный для надёжного соединения электрических цепей в сложных условиях эксплуатации. Изделие относится к категории приборных блочных соединителей и применяется там, где требуется стабильная передача электрического сигнала и питания при воздействии экстремальных температур, вибрации и ударных нагрузок.

Приёмка «5» подтверждает, что изделие изготовлено и испытано в соответствии с требованиями, предъявляемыми к ответственным электротехническим компонентам. Такой разъём востребован в авиационной, промышленной и специальной аппаратуре, где отказ соединения недопустим.

Подтверждённые технические характеристики

Разъём обеспечивает работу с 4 контактами диаметром 1,5 мм. Максимальное рабочее напряжение составляет 560 В переменного или постоянного тока, а максимальная нагрузка достигает 12 А на контакт при общей нагрузке до 40 А.

• Рабочая температура: от минус 60 градусов Цельсия до плюс 200 градусов Цельсия, с учётом перегрева контактов — до плюс 180 градусов Цельсия.
• Посадочный диаметр корпуса: 18 мм, тип корпуса — блочный (приборный), без патрубка.
• Вибрационные нагрузки: диапазон от 1 до 5000 Гц при ускорении до 490 метров на секунду в квадрате.
• Ударные нагрузки: одиночные удары с ускорением до 5000 метров на секунду в квадрате.
• Линейное ускорение: до 2000 метров на секунду в квадрате.
• Сопротивление контакта: не более 10 миллиом, сопротивление изоляции — не менее 5000 мегаом.
• Наработка: не менее 1000 часов, ресурс сочленений-расчленений — 500 циклов, срок хранения — 15 лет.

Расшифровка обозначения 2РМГД18БПЭ4ШЕ2

Маркировка изделия содержит полную информацию о его конструкции и свойствах. Обозначение декодируется следующим образом:

1. 2РМГД — серия разъёма, герметичная и теплостойкая, рассчитанная на нагрев до 200 градусов Цельсия.
2. 18 — посадочный диаметр корпуса в миллиметрах.
3. Б — блочный корпус, предназначенный для приборного монтажа.
4. П — прямой патрубок (в данной модификации отсутствует).
5. Э — покрытие контактов, выполненное из никеля.
6. 4 — количество контактов.
7. Ш — вилка штыревого типа.
8. Е2 — модификация с повышенной теплостойкостью.

Суффикс «5» в названии соответствует приёмке «5», что дополнительно подтверждает пригодность разъёма для ответственного применения.

Применение и условия эксплуатации

Благодаря герметичной конструкции и широкому температурному диапазону, разъём 2РМГД18БПЭ4ШЕ2 «5» используется в авиации, промышленности и оборудовании для соединения длинных электрических цепей с повышенными требованиями к надёжности. Он выдерживает интенсивную вибрацию, резкие удары и линейные перегрузки, что делает его пригодным для установки на подвижных объектах и в условиях постоянного механического воздействия.

Никелевое покрытие контактов обеспечивает стабильное переходное сопротивление и устойчивость к коррозии. Низкое сопротивление контакта — не более 10 миллиом — и высокое сопротивление изоляции — не менее 5000 мегаом — гарантируют минимизацию потерь и безопасность работы цепей как на переменном, так и на постоянном токе.

Ресурс в 500 циклов сочленения-расчленения и срок хранения 15 лет делают разъём удобным для комплектования ЗИП и долговременного складского резерва. Изделие поставляется как приборная вилка и предназначено для ответственных электрических соединений в составе промышленной и специальной аппаратуры.
