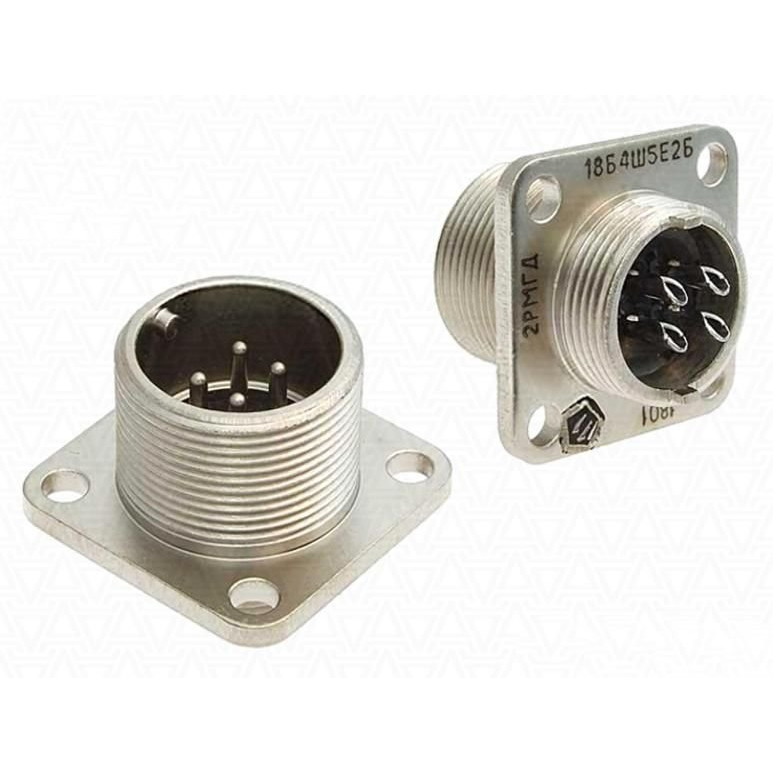

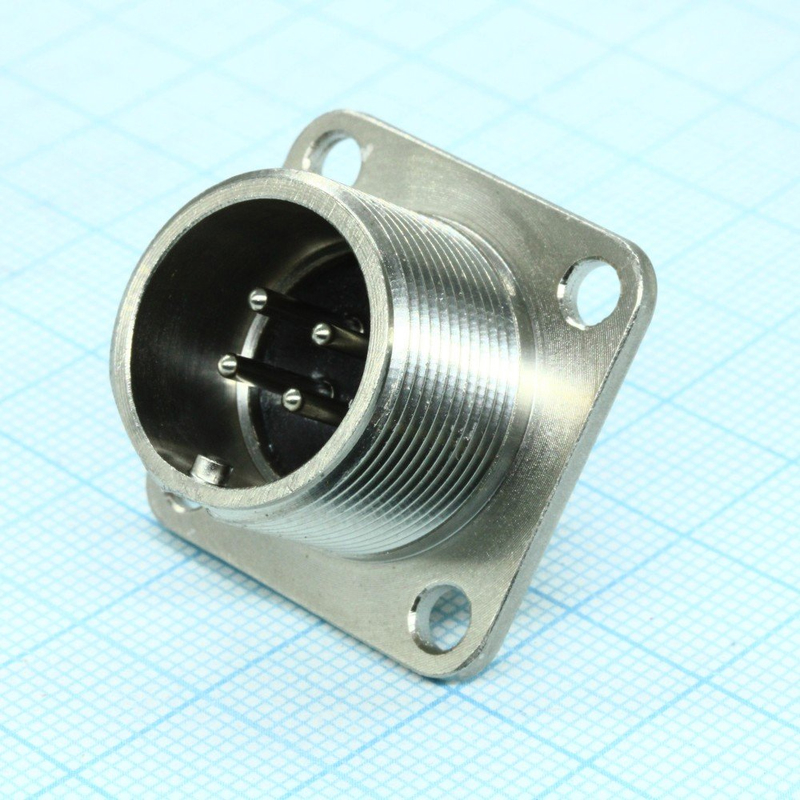

2РМГД18Б4ШЕ2Б — это герметичный цилиндрический низковольтный разъём приборного типа (вилка блочная), предназначенный для соединения электрических цепей в сложных условиях эксплуатации.

Основные характеристики

Он имеет 4 контакта диаметром 1,5 мм, с максимальной токовой нагрузкой до 12 А на контакт и до 40 А в целом при напряжении до 560 В (переменного или постоянного тока). Сопротивление контакта не превышает 10 мОм, а сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях. Посадочный диаметр корпуса составляет 18 мм, климатическое исполнение — УХЛ. +4

Механические свойства

Разъём выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 490 м/с², механические удары до 5000 м/с² (одиночные) и 1000 м/с² (многократные), а также линейное ускорение до 2000 м/с². Минимальная наработка на отказ — 1000 часов.

Расшифровка обозначения

• 2РМГД — серия герметичных разъёмов.

• 18 — условный размер корпуса (посадочный диаметр 18 мм).

• Б — блочный приборный корпус без левой резьбы.

• 4 — количество контактов.

• Ш — штыревые контакты.

• Е — теплостойкость до 200°С.

• 2 — вариант изолятора.

• Б — без патрубка.
