Назначение изделия

Электросоединитель 2РМГД18Б4ШЕ2 — низкочастотный цилиндрический герметичный разъём серии 2РМГД, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре общего и специального назначения. Изделие применяется для электрического соединения цепей постоянного тока, переменного тока частотой до 3 МГц и импульсных токов, обеспечивая передачу сигнала и питания между блоками и кабельными линиями аппаратуры.

Расшифровка условного обозначения

Маркировка 2РМГД18Б4ШЕ2 построена по принятой для данной серии схеме и читается следующим образом:

• 2РМГД — тип соединителя: цилиндрический, низкочастотный, герметичный, для внутреннего монтажа.
• 18 — условный размер корпуса (диаметр посадочный).
• Б — вид корпуса: блочный (приборный), без левой резьбы.
• 4 — число контактов в соединителе.
• Ш — часть соединителя: вилка (штекер), монтируется на приборе.
• Е — покрытие контактов: химический никель.
• 2 — класс теплостойкости 200 °C.

Конструктивные и эксплуатационные особенности

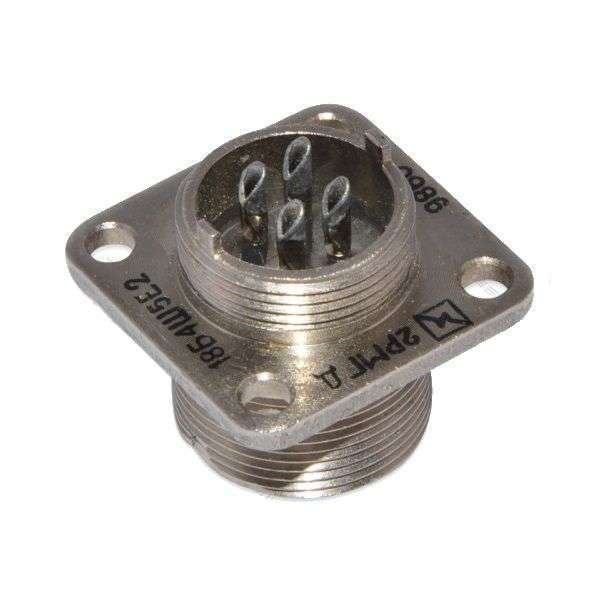

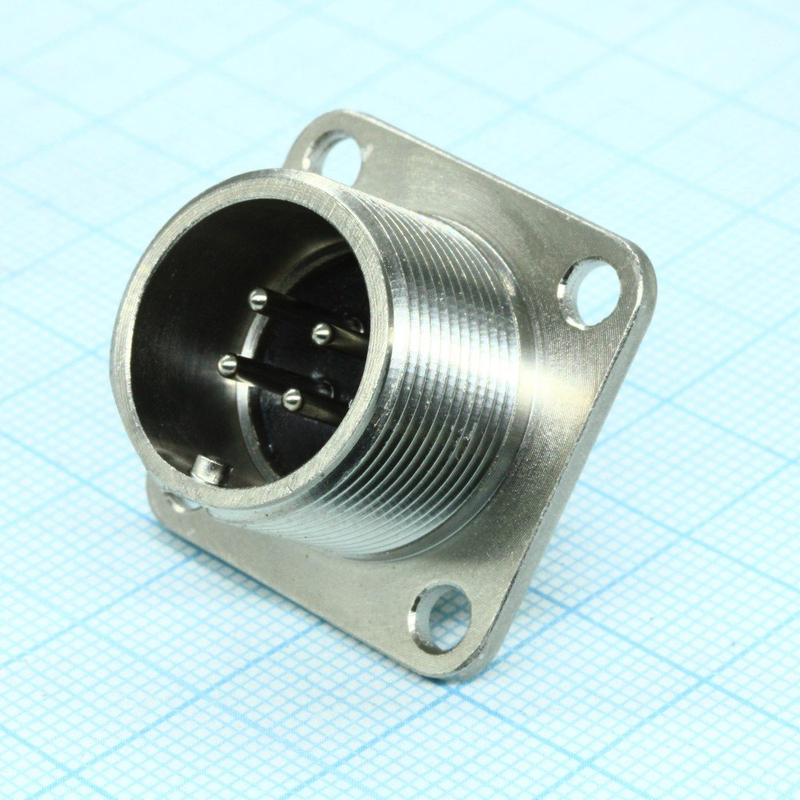

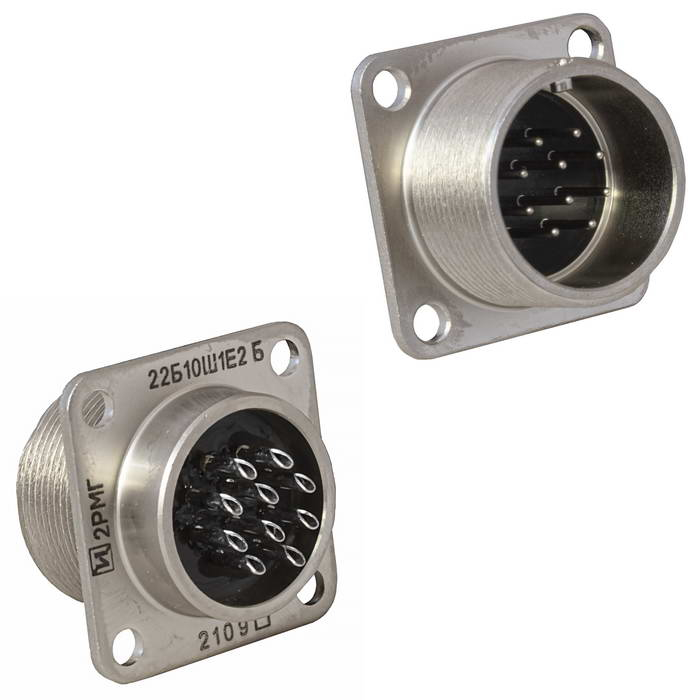

2РМГД18Б4ШЕ2 представляет собой блочную герметичную вилку с резьбовой фиксацией в сочленённом положении. Монтаж выполняется кабельный, с патрубком (обычно прямым) под экранированный или неэкранированный кабель. Сочленение происходит путём резьбового сопряжения с кабельной розеткой, чаще всего совместимой с типом 2РМДТ (кабельные розетки).

Контакты изделия обычно имеют диаметр, достаточный для токовых нагрузок порядка нескольких ампер на контакт. Сопротивление контактов находится в пределах единиц–десятков миллиом, что обеспечивает низкие потери и надёжный электрический контакт. Покрытие контактов — химический никель, класс теплостойкости корпуса — 200 °C.

Условия применения

Разъёмы серии 2РМГД рассчитаны на работу в широком диапазоне температур окружающей среды — примерно от минус 60 °C до плюс 200 °C в зависимости от конкретного исполнения и условий эксплуатации. Гарантийная наработка в типичных режимах составляет порядка 1000 часов, а количество допустимых сочленений–расчленений может достигать нескольких сотен циклов. Это делает изделие пригодным для ремонтных и эксплуатационных циклов в промышленной и военной технике.

Область использования

Изделие ориентировано на внутренний монтаж в блоках и приборах радиоэлектронной аппаратуры, где требуется герметичное соединение при повышенных требованиях к температурной стойкости и надёжности контакта. Применение охватывает цепи питания и низкочастотные сигнальные цепи постоянного и переменного тока, а также импульсные цепи. Благодаря блочному (приборному) исполнению вилка устанавливается непосредственно на корпусе прибора, а ответная кабельная розетка обеспечивает подключение внешней линии.

Соединитель поставляется как отдельное изделие серии 2РМГД с маркировкой 2РМГД18Б4ШЕ2 и артикулом 1282 в категории 2РМГ. Сведения о комплектации, стране производства, сертификатах и стандартах в предоставленных данных отсутствуют.
