Назначение

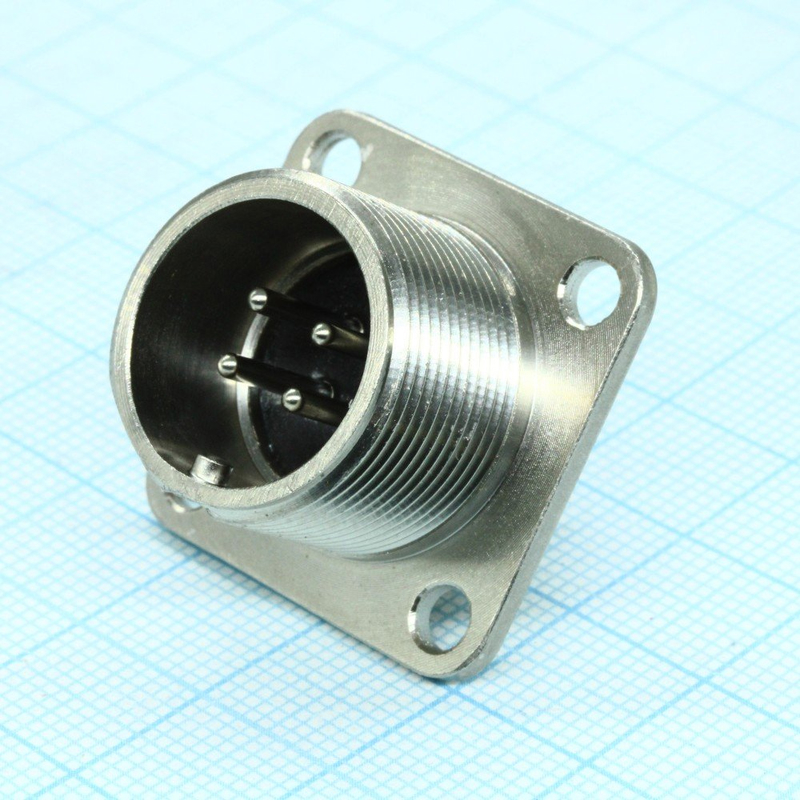

2РМГД18Б4ШЕ2 — это герметичная 4-контактная приборная вилка цилиндрического разъёма серии 2РМГД с посадочным диаметром 18 мм. Изделие предназначено для надёжного соединения электрических цепей в жёстких условиях эксплуатации, включая вибрации и экстремальные температуры. Разъём применяется там, где требуется стабильная передача сигнала и питания при одновременном воздействии нескольких неблагоприятных факторов: механических нагрузок, перепадов температур и повышенной влажности.

Конструкция вилки обеспечивает герметичность соединения, что позволяет использовать её в составе бортовых и промышленных систем, к которым предъявляются повышенные требования по стойкости к внешней среде.

Подтверждённые особенности и технические характеристики

Ниже перечислены характеристики, подтверждённые для данной модели разъёма.

• Тип: приборная вилка цилиндрического разъёма серии 2РМГД.
• Количество контактов: 4.
• Посадочный диаметр: 18 мм.
• Рабочее напряжение: до 560 В.
• Ток на контакт: до 12 А.
• Общий ток: до 40 А.
• Диаметр контактов: 1,5 мм.
• Сопротивление контакта: не более 10 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Герметичность: корпус выполнен герметичным.
• Исполнение: ШЕ2 — конструктивные особенности без патрубка.

Условия эксплуатации

Разъём рассчитан на работу в расширенном диапазоне температур: от минус 60 градусов Цельсия до плюс 200 градусов Цельсия, с учётом перегрева контактов до плюс 180 градусов Цельсия.

По механическим нагрузкам изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате, а также линейное ускорение до 2000 метров на секунду в квадрате.

Ресурс и сроки службы

• Срок службы: не менее 1000 часов.
• Число сочленений-расчленений: 500.
• Сохраняемость: 15 лет.

Расшифровка обозначения

Маркировка 2РМГД18Б4ШЕ2 читается следующим образом.

1. 2РМГД — серия герметичного низковольтного разъёма.
2. 18 — размер корпуса, соответствующий посадочному диаметру 18 мм.
3. Б — приборный тип вилки.
4. 4 — количество контактов.
5. ШЕ2 — конструктивные особенности исполнения без патрубка.

Применение

Разъём 2РМГД18Б4ШЕ2 используется в авиации, промышленности и приборостроении для длинных цепей. Герметичное исполнение и стойкость к вибрациям, ударам и линейным ускорениям делают его пригодным для бортового оборудования, промышленных установок и приборных комплексов, где соединение должно сохранять работоспособность в течение длительного срока и при интенсивных механических воздействиях.

Благодаря четырём контактам с диаметром 1,5 мм и допустимому току до 12 А на контакт вилка подходит для коммутации цепей питания и сигнальных линий в составе ответственных узлов. Совокупность характеристик — рабочее напряжение до 560 В, низкое переходное сопротивление контакта, высокое сопротивление изоляции, широкий температурный диапазон и длительная сохраняемость — определяет область применения изделия как элемента соединения для жёстких условий эксплуатации.

Комплектация и сведения о товаре

• Наименование: 2РМГД18Б4ШЕ2.
• Артикул: 1283.
• Категория: 2РМГ.
• Производитель: не указано.

Иные сведения, включая страну производства, сертификаты, гарантийные условия и точный состав комплекта поставки, в предоставленных данных отсутствуют и потому здесь не приводятся.
