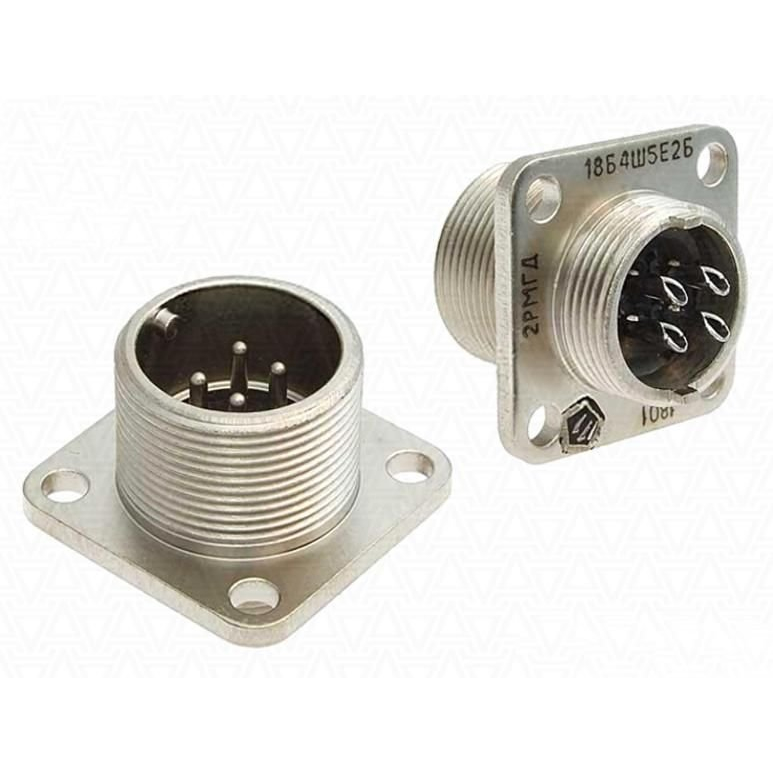

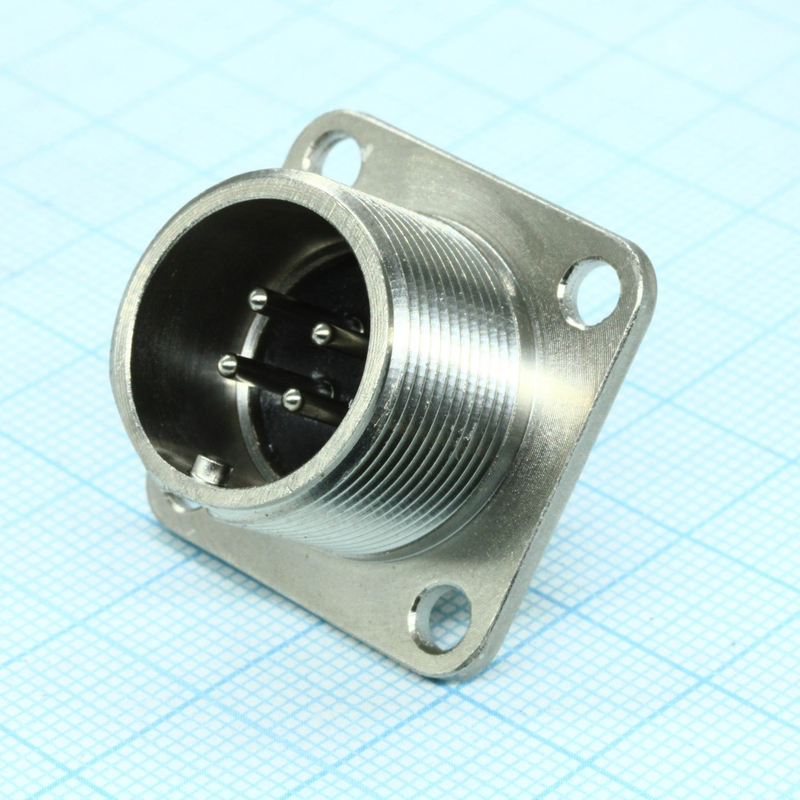

2РМГД18Б4Ш5Е2Б «ОС»

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2РМГД18Б4Ш5Е2Б

Соединитель 2РМГД18Б4Ш5Е2Б представляет собой электрический цилиндрический герметичный разъем, который используется в различных электрических системах. Вот основные характеристики и особенности этого соединителя:

Технические характеристики

Количество контактов : 4.
Максимальное рабочее напряжение : до 560 В.
Токовая нагрузка : до 7 А.
Тип соединителя : герметичный, что обеспечивает защиту от влаги и пыли.

Применение

Соединители 2РМГД широко используются в промышленности, в том числе в автомобилестроении, авиации и других областях, где необходима надежная защита электрических соединений.

Конструкция

Соединитель имеет низкочастотный тип и предназначен для работы в условиях вибрации с частотой до 5000 Гц.
Он также способен выдерживать ускорения до 50 м/с? (g), что делает его подходящим для использования в динамичных средах.

Особенности

Герметичность соединителя позволяет ему функционировать в сложных условиях, включая высокую влажность и загрязнённость.
Конструкция обеспечивает легкость подключения и отключения, что удобно для технического обслуживания.

Таким образом, соединитель 2РМГД18Б4Ш5Е2Б является надежным компонентом для создания устойчивых электрических соединений в различных отраслях.

Разъем 2РМГД18Б4Ш5Е2Б представляет собой 4-контактную герметичную блочную (приборную) вилку серии 2РМГД. Он предназначен для соединения длинных электрических цепей и может работать с напряжением до 560 В как постоянного, так и переменного тока (частотой до 3 МГц) и импульсного тока.

Основные характеристики:

Тип соединителя: 2РМГД, цилиндрический герметичный.
Количество контактов: 4.
Диаметр контактов: 1,5 мм.
Максимальная токовая нагрузка на один контакт: до 12 А.
Общая максимальная токовая нагрузка: до 40 А
Сопротивление контакта: не более 10 мОм
Сопротивление изоляции: не менее 5000 МОм
Температурный диапазон: от -60°C до +200°C
Сочленение: резьбовое, поляризация корпуса одношпоночная

Конструкция и материалы:

Корпусные детали изготовлены из алюминиевого сплава АЛ-11.
Изоляторы сделаны из прессматериала КМК-218Л.
Контакты имеют цилиндрическую форму и покрыты никелем

Применение:

Разъемы серии 2РМГД используются для внутреннего монтажа в климатическом исполнении УХЛ и соответствуют техническим условиям ГЕО.364.140ТУ. вилки 2РМГД сочленяются с розетка ми 2РМДТ.

Условия эксплуатации:

Вибрация: диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с?.
Механические удары: одиночные до 5000 м/с?, многократные до 1000 м/с?.
Атмосферное давление: до 133,32·10??? Па
