Назначение электросоединителя 2РМГД18Б4Ш5Е2Б

Соединитель 2РМГД18Б4Ш5Е2Б — низкочастотный цилиндрический электрический разъём, выполненный в виде герметичной блочной (приборной) вилки с резьбовой фиксацией. Маркировка «ОТК» указывает на вид приёмки — изделие прошло контроль отдела технического контроля.

Разъём предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц, а также в цепях импульсных токов. Основная область применения — узлы и блоки радиоэлектронной аппаратуры общего и специального назначения, где требуется герметичное и надёжное электрическое соединение.

Конструкция и присоединительные параметры

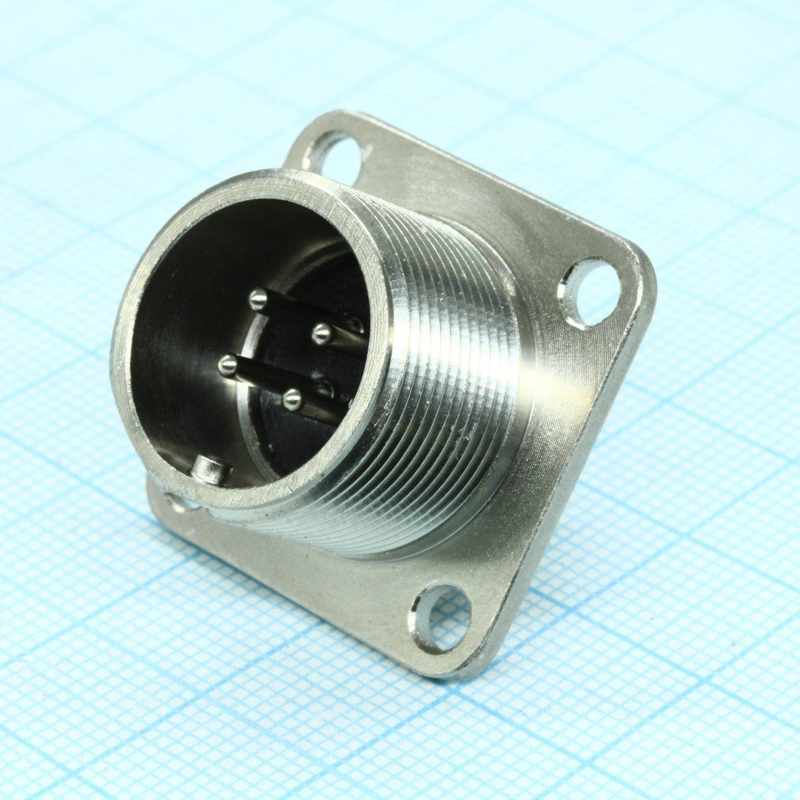

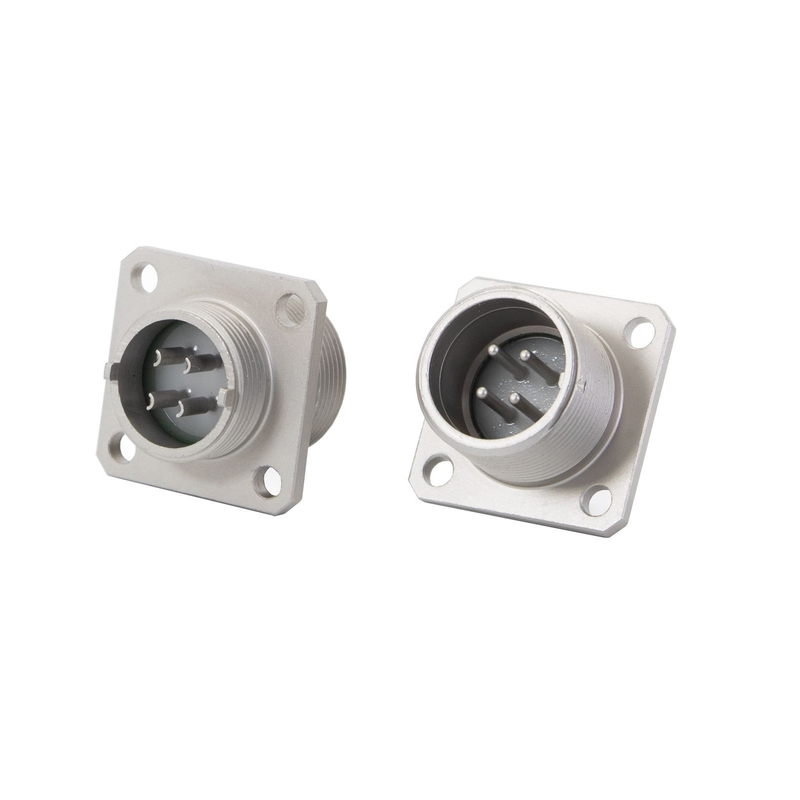

Корпус разъёма цилиндрический, герметичный, изготовлен из алюминиевого сплава АЛ-11. Исполнение — блочное приборное, без левой резьбы (Б-исполнение), с прямоугольным фланцем для монтажа на панель. Метод электрического монтажа — объёмная пайка проводников. Механический монтаж выполняется на панель через 2 монтажных отверстия с шагом около 20 мм.

Вилка оснащена 4 штыревыми контактами с одношпоночной поляризацией корпуса, что исключает неправильное сочленение. Диаметр каждого контакта — около 1,5 мм. Сочленение с кабельными розетками серии 2РМДТ (по ТУ ГЕ0.364.126ТУ) производится резьбовым методом; резьба накидной гайки — M20×1.

Материал изолятора — прессматериал КМК-218Л (стеклопластик чёрного цвета). Разъём выполнен без уплотнительной втулки, рабочее положение — любое. Конструкция герметична.

Электрические и эксплуатационные характеристики

Соединитель рассчитан на рабочее напряжение до 560 В переменного и постоянного тока. Максимальный рабочий ток на один контакт — до 12 А, суммарный ток на разъём — до 40 А.

• Интервал рабочих температур — примерно от −60 до +200 °C.
• Климатическое исполнение — УХЛ.
• Стойкость к вибрационным и ударным нагрузкам — десятки–сотни g.
• Повышенная влажность — до 98% при температуре +25 °C.
• Гарантийный срок хранения — до 25 лет.
• Расчётный ресурс — порядка 500 циклов сочленения–расчленения.
• Гарантированная наработка — не менее 1000 часов.

Применение

Благодаря герметичности, широкому температурному диапазону и стойкости к механическим нагрузкам соединитель 2РМГД18Б4Ш5Е2Б применяется в блоках и узлах радиоэлектронной аппаратуры, где требуется надёжная коммутация цепей постоянного, переменного и импульсного тока. Резьбовое сочленение с розетками серии 2РМДТ обеспечивает устойчивое соединение при вибрации и ударах, а одношпоночная поляризация корпуса исключает ошибку при монтаже.

Комплектация и приёмка

Поставка осуществляется в заводской упаковке. Изделие имеет маркировку «ОТК», год выпуска — 2024. Артикул — 20068.
