Назначение и область применения

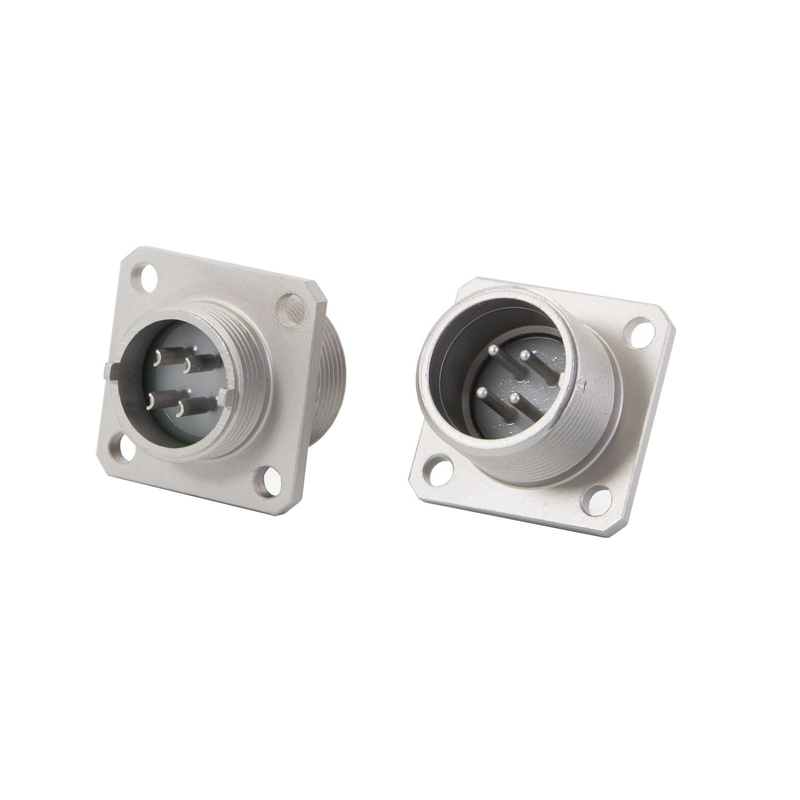

Соединитель 2РМГД18Б4Ш5Е2Б представляет собой герметичную приборную вилку цилиндрического типа из серии низкочастотных электрических соединителей «ОТК» с приемкой завода. Изделие предназначено для надежного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также импульсных сигналов в радиоэлектронной аппаратуре общего и специального назначения.

Применяется в узлах и блоках аппаратуры, где требуются герметичность, стойкость к механическим нагрузкам и широкий диапазон рабочих температур. Соединитель сочленяется с кабельными розетками 2РМДТ по ТУ ГЕ0.364.126ТУ или бР0.364.103ТУ, что обеспечивает взаимозаменяемость и удобство построения кабельных сборок.

Конструктивные особенности

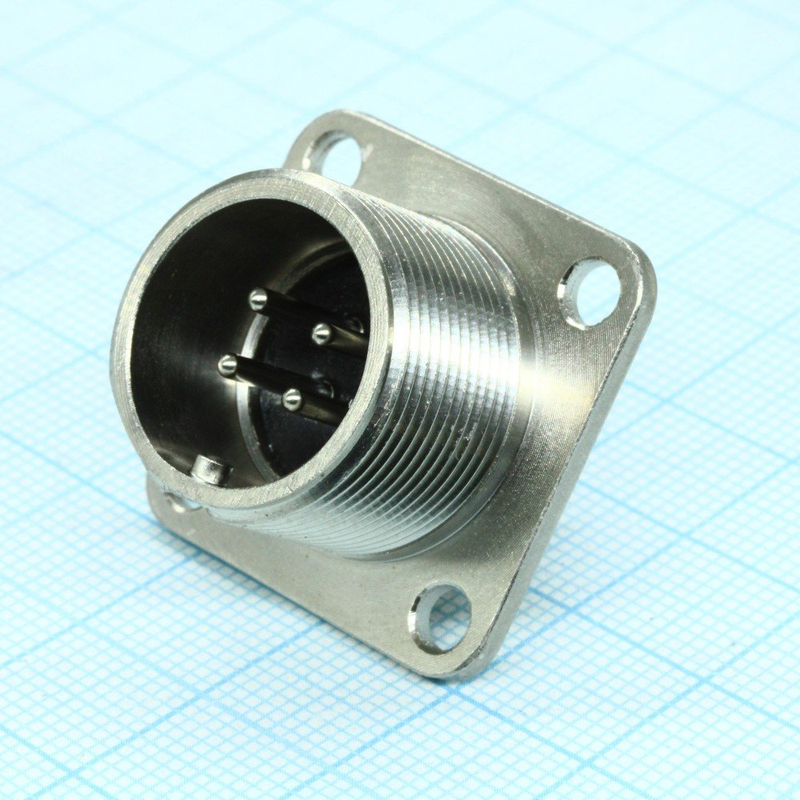

Корпус соединителя выполнен блочного (приборного) типа, типоразмер корпуса — 18. Контакты штыревые, с химическим никелированием, диаметром 1,5 мм, сочетание контактов 5. Общее число контактов — 4. Сочленение резьбовое, поляризация одношпоночная, что исключает неправильное подключение и обеспечивает стабильную фиксацию ответной части.

Метод монтажа — объемный, с пайкой проводов к контактам, без патрубка. Исполнение герметичное, теплостойкое: индекс 2 указывает на теплостойкость до 200 градусов Цельсия. Рабочий диапазон температур — от минус 60 до плюс 200 градусов Цельсия.

• Максимальное рабочее напряжение — 560 В.
• Ток на один контакт — до 12 А.
• Ток на весь соединитель — до 40 А.
• Сопротивление изоляции — 5000 МОм.
• Стойкость к вибрациям — диапазон 5–5000 Гц при ускорении 50 g.
• Стойкость к ударам — до 500 g.
• Стойкость к акустическим шумам — 170 дБ.

Надежность и эксплуатационные параметры

Гарантийный срок хранения изделия составляет 25 лет. Наработка — 1000 часов в рабочих режимах либо 100 000 часов в облегченном режиме. Такие показатели подтверждают пригодность соединителя для длительной эксплуатации в составе ответственной аппаратуры.

Вибрационные, ударные и акустические нагрузки, указанные в характеристиках, позволяют использовать изделие в условиях интенсивного механического воздействия, характерного для бортовой, наземной и специальной техники.

Приемка и комплектация

Изделие имеет приемку «ОТК», что подтверждает заводской контроль качества. Год выпуска — 2024. Поставка осуществляется в заводской упаковке.

Артикул товара — 20067. Категория — 2РМГ. Производитель — Электросоединитель.
