Назначение разъёма 2РМГД18Б4Ш5Е2Б

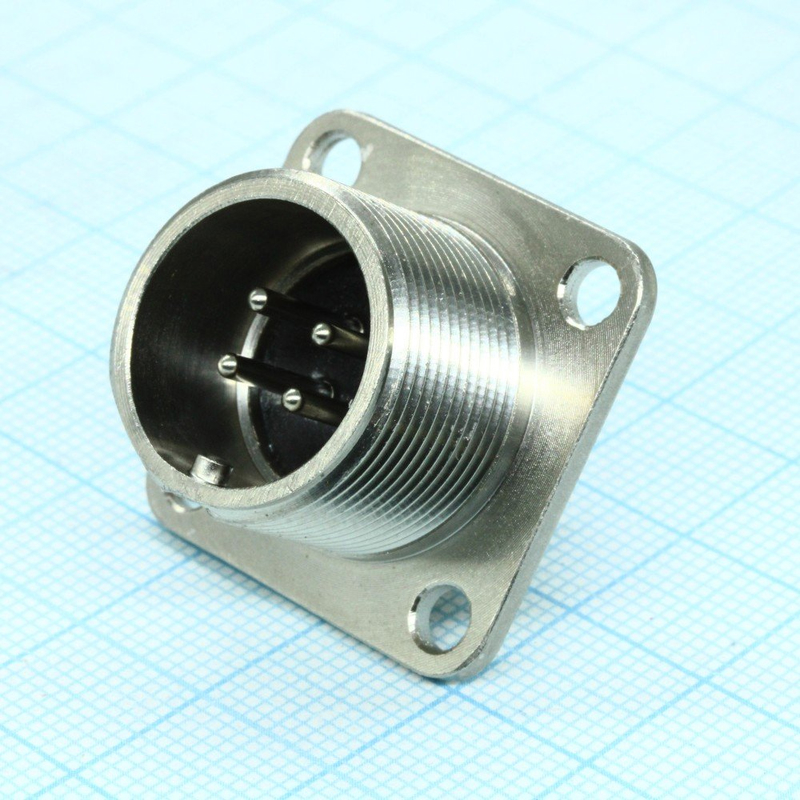

Разъём 2РМГД18Б4Ш5Е2Б производства «Атлант» — это герметичная цилиндрическая блочная (приборная) вилка серии 2РМГД. Изделие предназначено для соединения электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного тока. Применяется в составе приборных блоков и других электротехнических устройств, где требуется надёжное разъёмное соединение с повышенными требованиями к герметичности и стойкости к внешним воздействиям.

Артикул товара — 20063. Категория — 2РМГ. Поставка осуществляется в заводской упаковке. Вид приёмки — «ОТК», что означает стандартную заводскую проверку по действующим техническим условиям (бР0.364.103ТУ для данной модификации). Год выпуска указан как 2024.

Конструкция и технические особенности

Вилка выполнена в блочном (приборном) исполнении с посадочным диаметром корпуса 18 мм. Корпус изготовлен из алюминиевого сплава АЛ-11 без защитного покрытия. Сочленение — резьбовое. Контакты неизвлекаемые: 4 штыря диаметром 1,5 мм, материал контактов — латунь, покрытие — химический никель. Изолятор выполнен из пресс-материала КМК-218Л (стекло), что совместно с конструкцией блочного корпуса обеспечивает герметичность по функциональной группе.

Маркировка изделия расшифровывается следующим образом: «Б» — корпус блочный (приборный), «4» — 4 контакта, «Ш5» — 4 штыря диаметром 1,5 мм, «Е2» — теплостойкость до 200 °C.

Основные электрические параметры

• Максимальное рабочее напряжение (амплитудное) — до 560 В как переменного, так и постоянного тока.
• Максимальный ток на один контакт — до 12 А.
• Суммарный ток на разъём — до 40 А.
• Сопротивление контактов — не более 10 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия эксплуатации и надёжность

Климатическое исполнение — УХЛ 2.1. Рабочий диапазон температур — от минус 60 °C до плюс 200 °C. Относительная влажность — до 98% при плюс 25 °C. Разъём выдерживает пониженное и повышенное атмосферное давление.

Изделие рассчитано на работу в условиях вибрации: частота до 5–5000 Гц, ускорение до 50g, а также в ударных режимах — одиночные удары до 500g, многократные — до 100g. Ресурс: 500 циклов сочленения-расчленения, минимальная наработка — не менее 1000 часов, минимальный срок сохраняемости — 15 лет.

Область применения

Благодаря герметичности, широкому температурному диапазону и стойкости к вибрационным и ударным нагрузкам разъём 2РМГД18Б4Ш5Е2Б применяется в приборостроении и электротехнике для подключения блоков и модулей, работающих в жёстких условиях эксплуатации. Резьбовое сочленение обеспечивает надёжную фиксацию соединения, а блочный корпус упрощает монтаж на приборных панелях и в составе блоков.
