Назначение разъёма

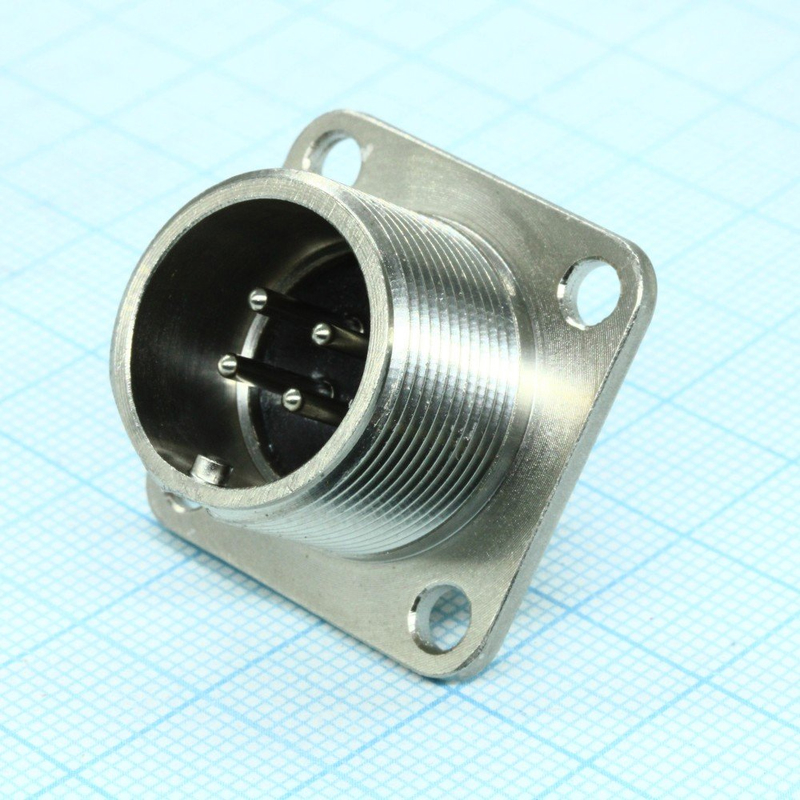

Разъем 2РМГД18Б4Ш5Е2 «Атлант» («ОТК») — это герметичный цилиндрический соединитель типа «вилка блочная» серии 2РМГД, выпускаемый ОАО «Атлант» (г. Изобильный). Изделие предназначено для коммутации электрических цепей постоянного, переменного (с частотой до около 3 МГц) и импульсных токов в приборах и аппаратуре, эксплуатируемой в сложных климатических условиях. Разъём отнесён к приёмке ОТК по виду контроля и поставляется в заводской упаковке.

Конструктивные особенности

Типономинал 2РМГД18Б4Ш5Е2 относится к серии 2РМГД; исполнение «Б» означает приборное без патрубка. Соединитель имеет четыре круглых штыревых контакта диаметром 1,5 мм (сочетание контактов «5»). Контакты выполнены из латуни с покрытием химическим никелем — штыревые, невынимаемые. Корпус изготовлен из алюминиевого сплава АЛ-11 без покрытия, цвет металла; форма приборная, предусмотрено крепление на панель. Изолятор выполнен из пресс-материала КМК-218Л (стеклопластик) чёрного цвета.

Соединение резьбовое, с одношпоночной поляризацией корпуса. Взаимосочленение предусмотрено с кабельными розетками типа 2РМДТ. Механический монтаж предполагает крепёж на панель через отверстия с шагом около 20 мм и диаметром примерно 3,5 мм; электрическое присоединение выполняется пайкой к внутренним проводникам. Рабочее положение — любое.

Основные электрические параметры

• Максимальный рабочий ток на контакт — до 12 А.
• Суммарный ток на разъём — до 40 А.
• Максимальное рабочее напряжение — до 560 В.
• Количество контактов — 4 штыревых контакта диаметром 1,5 мм.
• Частотный диапазон коммутируемых цепей — постоянный, переменный до около 3 МГц, импульсный ток.

Условия эксплуатации

Интервал рабочих температур составляет примерно от минус 60 до плюс 200 градусов Цельсия, что соответствует теплостойкости 2 класса. Климатическое исполнение УХЛ 2.1 допускает работу при высокой влажности (до около 98 процентов при плюс 25 градусах Цельсия) и пониженном атмосферном давлении. Разъём рассчитан на синусоидальную вибрацию до порядка 50 g, многократные удары до примерно 100 g и одиночные удары до сотен g, что делает его пригодным для бортовой и наземной аппаратуры. Ресурс составляет до примерно 500 сочленений и расчленений; минимальная наработка — порядка 1000–1500 часов.

Применение и приёмка

Благодаря герметичной конструкции, широкому температурному диапазону и стойкости к вибрационным и ударным нагрузкам разъём применяется в приборах и аппаратуре, работающих в сложных климатических условиях, в том числе в бортовой и наземной технике. Маркировка «ОТК» («1») указывает, что изделие прошло внутренний контроль качества завода-изготовителя и соответствует техническим условиям бР0.364.103 ТУ.

Характеристики поставки

• Артикул: 20062.
• Категория: 2РМГ.
• Производитель: Атлант.
• Приёмка: «ОТК».
• Год: 2025.
• Краткое описание из каталога: заводская упаковка.
