Назначение соединителя 2РМГ42БПН50Ш2Е2

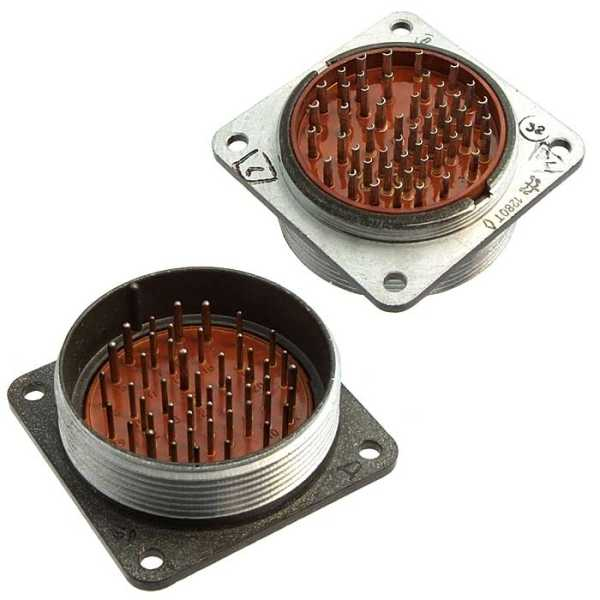

Соединитель 2РМГ42БПН50Ш2Е2 — это малогабаритный герметичный цилиндрический разъём, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Изделие применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

По исполнению это вилка блочного (приборного) типа, то есть часть соединителя, монтируемая непосредственно на корпусе прибора или блока. Конструкция обеспечивает герметичность и сохранение работоспособности в составе аппаратуры, эксплуатируемой в различных условиях, включая воздействие механических ударов и вибраций.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данного соединителя. Значения указаны строго по данным каталога, без округления и домысливания.

• Тип соединителя: герметичный цилиндрический.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 42.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой, для неэкранированного кабеля.
• Количество контактов: 50.
• Часть соединителя: вилка.
• Покрытие контактов: химическое никелирование (химникель).
• Теплостойкость: до плюс 200 градусов Цельсия.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Метод монтажа: объёмный, пайка.
• Монтаж: внутренний.
• Максимальная рабочая частота: 3 МГц.
• Максимальное рабочее напряжение: 560 или 700 В.
• Сопротивление изоляции: не менее 5000 МОм.

Применение и совместимость

Соединитель 2РМГ42БПН50Ш2Е2 сочленяется с кабельными розетками серии 2РМТ. Резьбовое сочленение в сочетании с одношпоночной поляризацией корпуса обеспечивает правильную ориентацию и надёжную фиксацию ответных частей, что важно при эксплуатации аппаратуры в условиях вибраций и ударных нагрузок.

Монтаж выполняется объёмным способом методом пайки, что предполагает заделку проводников непосредственно на контакты вилки. Внутренний монтаж означает установку соединителя в составе блока или узла, а не на внешних поверхностях, подверженных прямым атмосферным воздействиям. Покрытие контактов химическим никелированием обеспечивает стабильность переходного сопротивления и стойкость к коррозионному воздействию.

Благодаря герметичному исполнению и климатическому исполнению УХЛ2.1, изделие пригодно для работы в составе радиоэлектронной аппаратуры, эксплуатируемой в умеренном и холодном климате при размещении под навесом или внутри оболочки. Теплостойкость до плюс 200 градусов Цельсия позволяет применять соединитель в узлах с повышенным тепловыделением.

Гарантийные показатели

Для соединителя установлены следующие гарантийные условия:

1. Гарантийный срок хранения: 25 лет со дня изготовления.
2. Гарантийная наработка: 1000 часов во всех режимах.
3. Гарантийная наработка в облегчённом режиме: до 100000 часов.

Указанные значения отражают ресурсные возможности изделия при соблюдении условий эксплуатации, соответствующих климатическому исполнению УХЛ2.1 и заявленным электрическим режимам. Соединитель поставляется как отдельная часть — вилка, без кабельной розетки, которая подбирается из серии 2РМТ.
