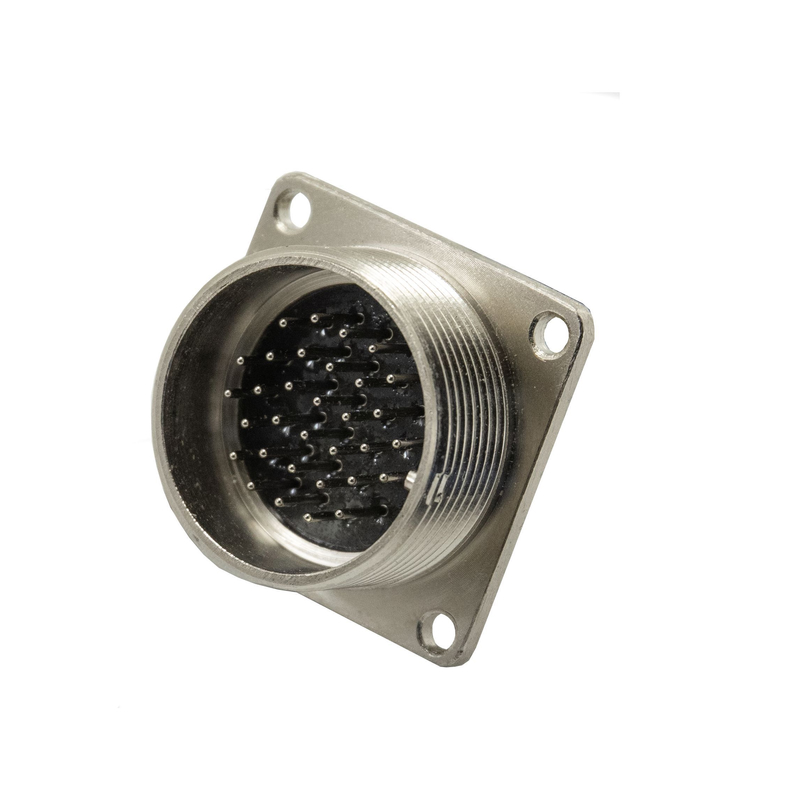

2РМГ42БПН30Ш2Е2

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2РМГ42БПН30Ш2Е2

Соединители 2РМГ42БПН30Ш2Е2 представляют собой цилиндрические электрические разъемы, предназначенные для использования в различных электрических цепях. Они могут работать как с постоянным, так и с переменным током, при частоте до 3 МГц, а также с импульсным током.

Основные характеристики:

Вид сочленения : Резьбовое, что обеспечивает надежное и прочное соединение.
Способ монтажа : Объемный, с возможностью монтажа пайкой.
Корпус : Блочный (приборный), что позволяет использовать их в различных приборах и устройствах.
Количество контактов : 30, что позволяет подключать несколько линий одновременно.
Диаметр : 42 мм, что делает их подходящими для использования в средах, где требуется герметичность и надежность.
Покрытие контактов : Никель (обозначение "Е"), что обеспечивает хорошую проводимость и защиту от коррозии.

Применение:

Эти соединители часто используются в системах, где требуется высокая надежность и герметичность, например, в военной технике, авиации и других специализированных областях. Они могут работать с кабельными негерметичными розетка ми, что делает их универсальными в различных условиях эксплуатации.

Соединитель 2РМГ42БПН30Ш2Е2 представляет собой цилиндрическую герметичную вилку, предназначенную для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он относится к серии 2РМГ, которая включает в себя герметичные соединители, используемые для различных электрических приложений.

Основные характеристики:

Тип соединителя : 2РМГ — герметичный цилиндрический соединитель.
Условный размер корпуса : 42.
Количество контактов : 30.
Вид корпуса : Б — блочный (приборный).
Вид патрубка : ПН — прямой для неэкранированного кабеля.
Часть соединителя : Ш — вилка.
Сочетание контактов : 1 мм и 1,5 мм
Покрытие контактов : Никель (обозначение Е)
Теплостойкость : До 200 °С
Сопротивление контактов : 0,015 Ом и 0,01 Ом
Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях

Применение и эксплуатация:

Эти соединители используются для соединения и разъединения электрических цепей в различных устройствах и системах. Они обеспечивают надежное и герметичное соединение, что делает их пригодными для использования в условиях, требующих защиты от внешних факторов. Сочленение соединителей осуществляется с помощью резьбы, а поляризация корпуса одношпоночная.

Соединители серии 2РМГ могут выдерживать механические удары и вибрации, что делает их подходящими для использования в условиях, где требуется повышенная прочность и надежность.

Описание

Назначение соединителя 2РМГ42БПН30Ш2Е2

Соединитель 2РМГ42БПН30Ш2Е2 — это цилиндрическая герметичная вилка серии 2РМГ, предназначенная для соединения и разъединения электрических цепей постоянного, переменного и импульсного тока. Вилка применяется в составе кабельных сборок и приборных соединений, где требуется надёжный контакт, герметичность и стойкость к внешним воздействиям.

Изделие рассчитано на работу в цепях переменного тока с частотой до 3 МГц, а также в цепях постоянного и импульсного тока. Герметичное исполнение корпуса и резьбовое сочленение позволяют использовать соединитель в условиях, требующих защиты от проникновения влаги, пыли и других внешних факторов. По совокупности свойств такие соединители востребованы в военной технике, авиации и других специализированных областях, где важны надёжность и стабильность электрического соединения.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя построена по стандартной схеме, принятой для серии 2РМГ, и содержит полную информацию о конструкции изделия:

2РМГ — тип соединителя: герметичный цилиндрический соединитель;
42 — условный размер корпуса, соответствующий диаметру 42 мм;
Б — блочный (приборный) вид корпуса, позволяющий встраивать изделие в различные приборы и устройства;
ПН — прямой патрубок для неэкранированного кабеля;
30 — количество контактов, что даёт возможность подключать несколько линий одновременно;
Ш — часть соединителя: вилка;
2 — сочетание контактов 1 мм и 1,5 мм;
Е — покрытие контактов никелем.

Вид сочленения — резьбовой, что обеспечивает прочное и надёжное соединение половин разъёма. Поляризация корпуса одношпоночная, то есть сочленение возможно только в одном определённом положении, что исключает ошибку при подключении. Способ монтажа — объёмный, с возможностью пайки.

Технические характеристики

Основные параметры соединителя 2РМГ42БПН30Ш2Е2 подтверждаются его конструкцией и назначением:

тип изделия — герметичная цилиндрическая вилка серии 2РМГ;
количество контактов — 30;
условный размер корпуса — 42, что соответствует диаметру 42 мм;
вид корпуса — блочный (приборный);
вид патрубка — прямой для неэкранированного кабеля;
покрытие контактов — никель;
сочетание контактов — 1 мм и 1,5 мм;
сопротивление контактов — 0,015 Ом и 0,01 Ом;
сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях;
теплостойкость — до 200 °С;
рабочие токи — постоянный, переменный частотой до 3 МГц, импульсный.

Резьбовое сочленение и герметичная конструкция корпуса обеспечивают стабильность параметров при механических ударах и вибрациях. Никелевое покрытие контактов улучшает проводимость и защищает рабочие поверхности от коррозии.

Применение и условия эксплуатации

Соединитель 2РМГ42БПН30Ш2Е2 применяется для коммутации электрических цепей в приборах, устройствах и системах, где предъявляются повышенные требования к надёжности соединения. Он может использоваться совместно с кабельными негерметичными розетками, что расширяет область его применения и делает изделие универсальным в различных условиях эксплуатации.

Герметичность и стойкость к вибрационным и ударным нагрузкам позволяют эксплуатировать вилку в составе аппаратуры, работающей в тяжёлых условиях. Блочный (приборный) корпус удобен для закрепления на панелях и в корпусах приборов, а пайка обеспечивает надёжный электрический контакт при монтаже жгутов и кабельных сборок.

При подборе соединителя важно учитывать количество контактов, условный размер корпуса и тип ответной части, чтобы обеспечить правильное сочленение и сохранение герметичности всего соединения.
