Назначение

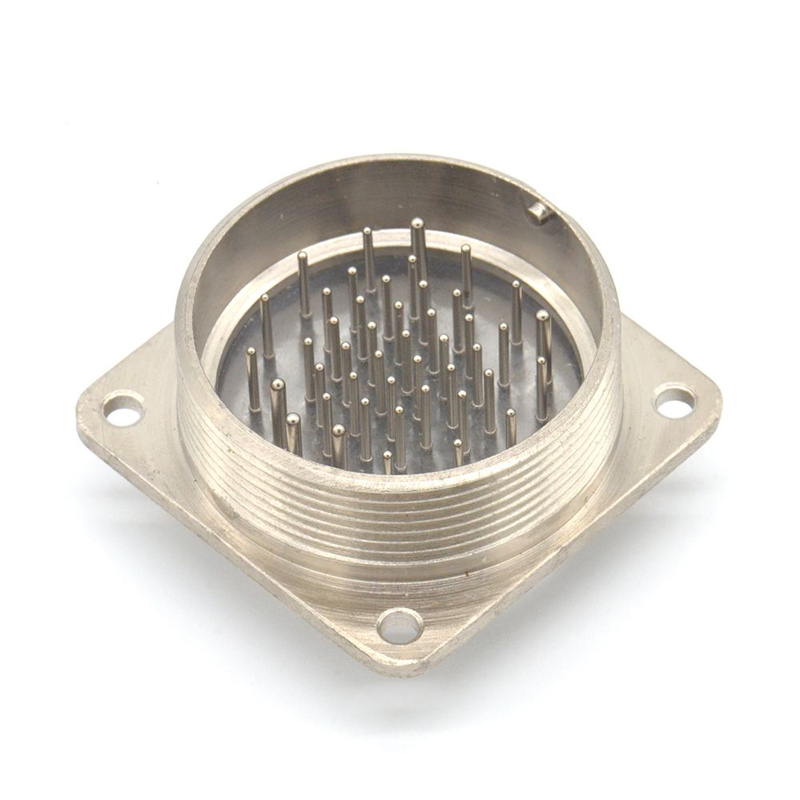

2РМГ42БПН0Ш2Е2 — цилиндрический электрический соединитель (вилка) серии 2РМГ, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к приборным герметичным вилкам блочной части и применяется там, где требуется надёжное механическое и электрическое соединение кабеля с ответной частью прибора или блока.

Конструктивное исполнение БПН обозначает блочную часть с кожухом под неэкранированный кабель и прямым патрубком. Такое решение позволяет подводить кабель без экранирующей оплётки и обеспечивает защиту контактной группы от внешних воздействий.

Подтверждённые особенности и характеристики

• Тип изделия: цилиндрический электрический разъём (вилка) серии 2РМГ.
• Исполнение: приборная герметичная вилка блочной части, обозначение БПН — кожух под неэкранированный кабель, прямой патрубок.
• Условный диаметр корпуса: 42 мм.
• Сочленение: резьбовое, с одношпоночной поляризацией корпусов — исключает неправильную стыковку.
• Покрытие контактов: серебро.
• Диапазон рабочих частот: постоянный и переменный ток частотой до 3 МГц.
• Токовая нагрузка на контакт: до 4–8 А в зависимости от диаметра контакта (1–2 мм).
• Рабочее напряжение: до 560–700 В.
• Допускается работа с импульсными токами.
• Взаимосочленение: с кабельными розетками серий 2РМТ или 2РМДТ.
• Технические условия: ГОСТ или ТУ ГЕ0.364.140.
• Приёмка: «5».

Применение

Соединитель используется в приборостроении, электронике и промышленных системах для надёжного подключения кабелей без экрана. Герметичное исполнение позволяет применять его в оборудовании, где требуется устойчивость к вибрациям и атмосферным воздействиям.

Благодаря резьбовому сочленению и поляризации корпусов вилка обеспечивает стабильный контакт при механических нагрузках, что важно для ответственных цепей питания и сигнальных линий. Изделие подходит для стационарного и подвижного оборудования, работающего в условиях повышенных требований к надёжности соединения.

Совместимость и условия эксплуатации

Вилка 2РМГ42БПН0Ш2Е2 сочленяется с кабельными розетками серий 2РМТ или 2РМДТ. При подборе ответной части следует учитывать условный диаметр корпуса 42 мм и тип сочленения — резьбовое с одношпоночной поляризацией.

Электрические параметры — ток до 4–8 А на контакт, напряжение до 560–700 В, частоты до 3 МГц — определяют область применения: цепи питания, управления и сигнальные линии в приборах и промышленных установках. Категория приёмки «5» подтверждает соответствие изделия установленным требованиям качества.
