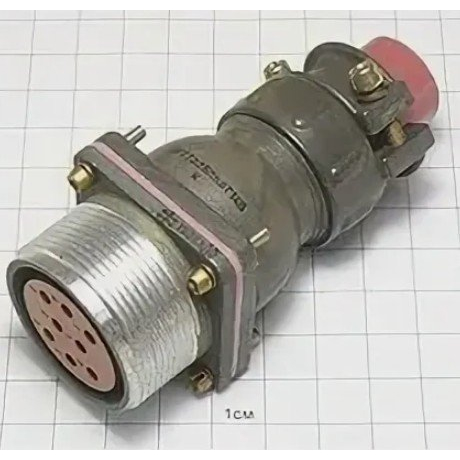

2РМГ42Б50Ш2Е2 — герметичная приборная вилка для многоконтактных соединений

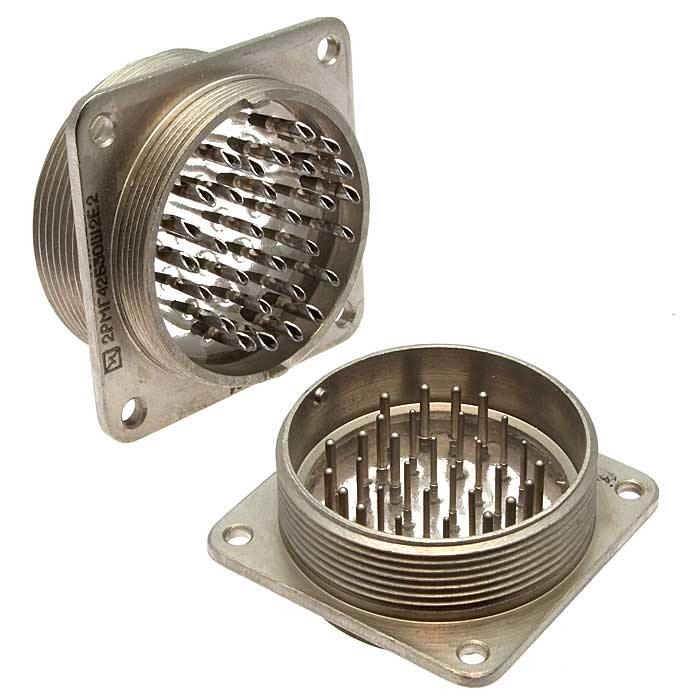

2РМГ42Б50Ш2Е2 — цилиндрический низкочастотный электрический соединитель серии 2РМГ, выполненный в виде приборной (блочной) вилки. Разъём применяется для создания надёжных многоконтактных соединений внутри оборудования и в составе электрических систем, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность электрического контакта.

Конструкция рассчитана на установку на панель или корпус прибора. Исполнение без кожуха удобно для стационарного монтажа, а герметичное исполнение помогает использовать соединитель в оборудовании с повышенными требованиями к защите внутренних электрических цепей.

Основные особенности

Соединитель 2РМГ42Б50Ш2Е2 относится к линейке герметичных цилиндрических вилок для внутреннего монтажа. Его корпус имеет одношпоночную поляризацию, поэтому при соединении исключается случайная неправильная ориентация ответной части. Резьбовое сочленение обеспечивает прочную фиксацию пары и повышает устойчивость контакта при вибрациях и механических нагрузках.

Маркировка изделия указывает на ключевые конструктивные параметры:

• 2РМГ — серия герметичных цилиндрических соединителей;

• 42 — условный размер корпуса;

• Б — блочное, или приборное, исполнение;

• 50 — количество контактов;

• Ш — штыревые контакты, то есть вилка;

• 2 — вариант сочетания контактов;

• Е — исполнение покрытия контактов;

• 2 — климатическое/теплостойкое исполнение согласно обозначению серии и ТУ.

В наименовании важно не путать 2РМГ42Б50Ш2Е2 с внешне похожими модификациями 2РМГС: это разные серии, поэтому перед разработкой кабельной части или ответного разъёма следует обязательно сверять конструкторскую документацию и совместимость конкретной пары.

Технические характеристики

Для соединителей серии 2РМГ заявлено применение в цепях постоянного, переменного тока частотой до 3 МГц и импульсного тока. Предельное рабочее напряжение серии может достигать 700 В, а контакты и изоляционные материалы рассчитаны на работу в условиях существенных электрических и механических нагрузок.

Для многоконтактных решений особенно важны низкое переходное сопротивление, надёжная фиксация и правильное распределение цепей по контактам. В справочных данных для серии 2РМГ приведены требования к сопротивлению контактов, электрической изоляции и стойкости к вибрации, поэтому разъёмы используют в аппаратуре, где соединение должно сохранять параметры в процессе длительной эксплуатации.

Где применяется 2РМГ42Б50Ш2Е2

Разъём подходит для аппаратуры, в которой необходимо одновременно подключить большое число сигнальных, управляющих или питающих цепей. Конструкция с 50 контактами позволяет компактно организовать межблочное соединение без использования нескольких отдельных малоконтактных разъёмов.

Типовые области применения:

• промышленная автоматика и системы управления;

• измерительные комплексы и контрольно-испытательное оборудование;

• телекоммуникационная и специальная аппаратура;

• приборные шкафы, стойки и электронные блоки;

• транспортные и вибронагруженные системы;

• оборудование с требованиями к герметичности и надёжной механической фиксации соединения.

Пример практического применения: приборная вилка 2РМГ42Б50Ш2Е2 устанавливается на корпусе электронного блока, а к ней подключается кабельная ответная часть. Через одно соединение можно передать питание нескольких модулей, сигналы датчиков, дискретные команды и линии контроля, сохранив понятную структуру кабельной разводки.

На что обратить внимание

Перед включением 2РМГ42Б50Ш2Е2 в проект необходимо проверить соответствие ответной части, распиновку, сочетание контактов, способ монтажа и требования конкретного технического задания. Важны также допустимые токи для каждого контакта и суммарная токовая нагрузка на соединитель.

Не следует определять совместимость только по диаметру корпуса или общему числу контактов. Для корректной стыковки необходимо сопоставить серию разъёма, тип контактов, поляризацию, посадочные размеры, резьбовое соединение и исполнение ответной кабельной розетки. Для данной серии указывается взаимное сочленение с соответствующими кабельными розетками семейств 2РМТ и 2РМДТ — конкретный вариант следует подтверждать по документации на используемую пару.

2РМГ42Б50Ш2Е2 остаётся практичным решением для многоконтактного приборного подключения: он объединяет компактную цилиндрическую конструкцию, 50-контактную конфигурацию, резьбовую фиксацию и свойства герметичного соединителя, востребованные в промышленной и специальной электронике.
