Назначение разъёма 2РМГ42Б4ШЕ2 «5»

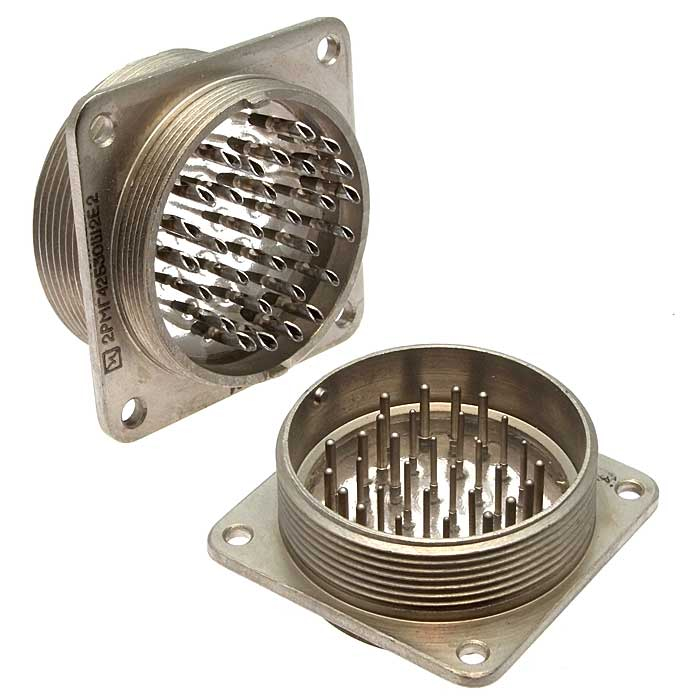

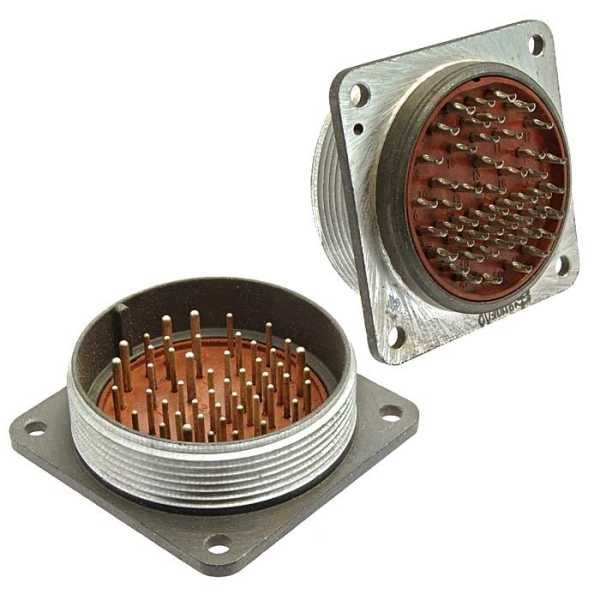

2РМГ42Б4ШЕ2 «5» — это низкочастотный цилиндрический герметичный разъём блочного исполнения, представляющий собой вилку. Изделие предназначено для соединения электрических цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока в различных радиоэлектронных устройствах. Разъём относится к серии 2РМГ и применяется там, где требуется надёжное электрическое соединение при воздействии неблагоприятных внешних факторов.

Буквенно-цифровое обозначение модели несёт в себе конструктивную информацию: цифра 42 указывает на условный диаметр корпуса, буква Б обозначает блочный (приборный) тип корпуса, Ш — исполнение вилки, Е — покрытие контактов химическим никелем, а цифра 2 — сочетание контактов диаметром 1 мм и 1,5 мм. Приёмка «5» подтверждает соответствие изделия установленным требованиям по данному виду приёмки.

Подтверждённые технические особенности

Разъём 2РМГ42Б4ШЕ2 «5» обладает совокупностью характеристик, определяющих его применение в ответственных узлах радиоэлектронной аппаратуры. Ниже перечислены основные подтверждённые параметры изделия.

• Количество контактов: около 30 — точное значение варьируется по модификациям, но стандартно для 42-го корпуса.
• Сопротивление контакта: от 0,01 до 0,015 Ом.
• Теплостойкость: до плюс 200 градусов Цельсия.
• Климатическое исполнение: УХЛ2.1 — работа при влажности до 98 процентов при плюс 40 градусах Цельсия, в диапазоне от минус 60 градусов до плюс 100 и до плюс 200 градусов Цельсия.
• Герметичность: выдерживает пониженное давление до 1,34 на 10 в минус 10 степени Паскаля.
• Наработка: минимум 1000 часов, до 500 сочленений-расчленений.
• Срок сохраняемости: до 25 лет.

Конструкция и применение

Конструктивно разъём имеет резьбовую фиксацию, обеспечивающую надёжное соединение и исключающую самопроизвольное разъединение под действием вибраций и механических нагрузок. Внутренний монтаж позволяет использовать изделие в составе блоков и узлов, где предъявляются повышенные требования к компоновке и защите электрических соединений.

Благодаря герметичному исполнению и стойкости к климатическим воздействиям, 2РМГ42Б4ШЕ2 «5» применяется в промышленной электронике, авиационной и военной технике. Разъём используется в узлах и блоках радиоэлектронной аппаратуры, где требуется защита от пыли, влаги и агрессивных сред. Высокая надёжность и длительный срок сохраняемости делают его пригодным для оборудования, работающего в сложных условиях эксплуатации.

Области применения

1. Промышленная электроника и приборы общего назначения.
2. Авиационная техника и бортовые системы.
3. Военная техника и аппаратура специального назначения.
4. Блоки и узлы радиоэлектронной аппаратуры с повышенными требованиями к герметичности.

Ключевые преимущества

Разъём сочетает герметичность, теплостойкость и устойчивость к влажности с механической прочностью резьбового соединения. Покрытие контактов химическим никелем способствует стабильности переходного сопротивления, а широкий диапазон рабочих температур и длительный срок сохраняемости обеспечивают эксплуатационную долговечность изделия.

Технические данные и маркировка

Артикул изделия — 1269. Категория товара — 2РМГ. Приёмка — «5». Производитель в предоставленных данных не указан. Модель 2РМГ42Б4ШЕ2 «5» относится к серии 2РМГ, характерной для разъёмов с блочным корпусом, и предназначена для соединения электрических цепей в составе ответственной радиоэлектронной аппаратуры.
