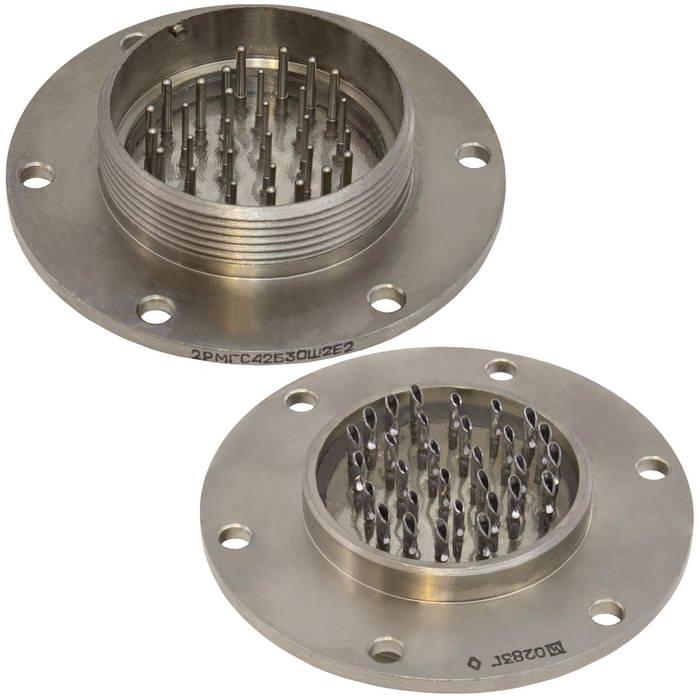

Назначение разъёма 2РМГ42Б30Ш2Е2Б

2РМГ42Б30Ш2Е2Б — это герметичная блочная вилка промышленного разъёма серии 2РМГ. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Разъём применяется там, где требуется надёжное электрическое соединение при воздействии неблагоприятных внешних факторов: повышенной влажности, широкого диапазона температур, вибрационных нагрузок.

Конструкция относится к блочным приборным разъёмам, то есть предназначена для встраивания в корпус аппаратуры и образования соединения с ответной частью через резьбовое сочленение. Условный диаметр корпуса составляет 42 мм. Изделие маркируется артикулом 1268 и относится к категории 2РМГ.

Подтверждённые технические особенности

Ниже перечислены характеристики, указанные для данной модели. Значения приведены без округлений и обобщений.

• Тип изделия: герметичная блочная вилка промышленного разъёма серии 2РМГ.
• Условный диаметр корпуса: 42 мм.
• Количество контактов: 30, с сочетанием диаметров 1 мм и 1,5 мм.
• Покрытие контактов: химникель, обозначается буквой Е.
• Сопротивление контакта: от 0,01 до 0,015 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Теплостойкость: до 200 градусов Цельсия.
• Климатическое исполнение: УХЛ2.1.
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия, либо до плюс 200 градусов Цельсия по параметру теплостойкости.
• Максимальная рабочая частота: 3 МГц.
• Ток на контакт: до 4,5 А.
• Способ монтажа: пайка объёмным способом.
• Корпус: блочный приборный, обозначается буквой Б, без левой резьбы.
• Сочленение: резьбовое, с одношпоночной поляризацией.
• Вилка имеет прямой патрубок для кабеля — экранированного или неэкранированного.
• Вибрационные нагрузки: диапазон от 1 до 5000 Гц.
• Минимальная наработка: 1000 часов.
• Количество соединений-расчленений: до 500.

Применение и условия эксплуатации

Разъём 2РМГ42Б30Ш2Е2Б применяется в электро- и радиооборудовании, а также в контрольно-измерительных приборах. Благодаря герметичному исполнению и стойкости к вибрации в диапазоне от 1 до 5000 Гц он подходит для аппаратуры, работающей в условиях механических нагрузок и изменяющейся температуры.

Климатическое исполнение УХЛ2.1 и температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяют использовать изделие в умеренном и холодном климате при размещении под навесом или внутри аппаратуры. Отдельно нормируется теплостойкость до 200 градусов Цельсия, что важно учитывать при выборе режима пайки и условий эксплуатации.

Резьбовое сочленение с одношпоночной поляризацией обеспечивает правильную ориентацию ответной части и исключает ошибочное подключение. Прямой патрубок рассчитан на ввод как экранированного, так и неэкранированного кабеля. Монтаж выполняется пайкой объёмным способом, что предъявляет требования к подготовке проводников и температурному режиму пайки.

Ресурс изделия определяется минимальной наработкой 1000 часов и количеством соединений-расчленений до 500 циклов. Стабильность электрических параметров подтверждается низким сопротивлением контакта от 0,01 до 0,015 Ом и сопротивлением изоляции не менее 5000 МОм. Покрытие контактов химникелем защищает контактные поверхности от коррозии и износа при многократных сочленениях.

Перед установкой следует убедиться в соответствии числа контактов и сочетания их диаметров требованиям конкретной схемы, а также в совместимости ответной части по типу сочленения и поляризации. Данные о комплектации, стране производства, сертификатах и гарантии в предоставленной информации отсутствуют.
