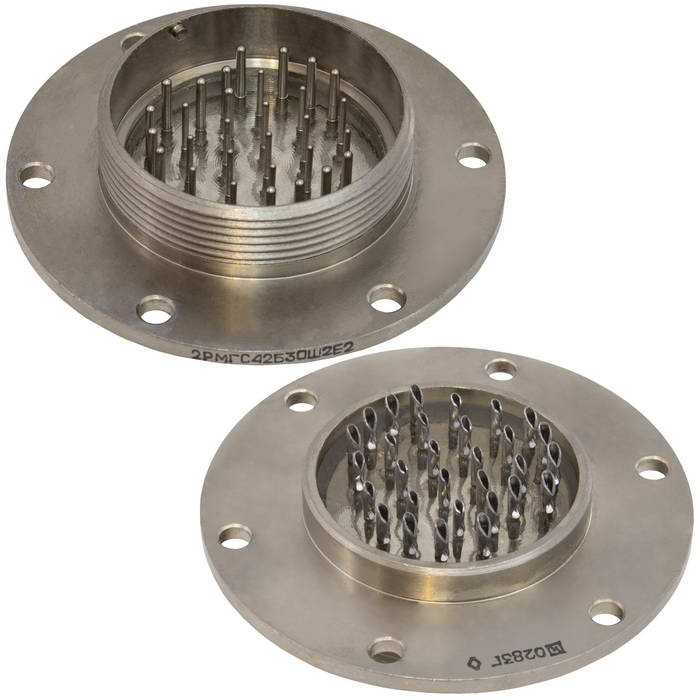

Назначение соединителя 2РМГ42Б30Ш2Е2Б

Соединитель 2РМГ42Б30Ш2Е2Б представляет собой низкочастотную цилиндрическую герметичную вилку с резьбовой фиксацией. Изделие предназначено для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в импульсных системах. Основная функция соединителя — соединение и разъединение электрических цепей в различных узлах и блоках радиоэлектронной аппаратуры как общего, так и специального назначения.

Благодаря герметичному исполнению корпуса и широкому температурному диапазону изделие применяется в аппаратуре, работающей в сложных условиях эксплуатации, включая воздействие повышенной и пониженной температуры, а также повышенной влажности.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя, указанные в описании товара.

• Тип соединителя: герметичный.
• Корпус: блочный (приборный) без левой резьбы.
• Количество контактов: 30.
• Покрытие контактов: химникель.
• Максимальное рабочее напряжение: 560 В и 700 В.
• Сопротивление контактов: не более 0,015 Ом.
• Максимальная частота: 3 МГц.
• Температурный диапазон: от минус 60 °C до плюс 200 °C.
• Гарантийный срок хранения: 25 лет.
• Минимальная наработка: 1000 часов при всех режимах.

Расшифровка обозначения

Обозначение 2РМГ42Б30Ш2Е2Б построено по стандартной схеме и расшифровывается следующим образом.

1. 2РМГ — тип соединителя.
2. 42 — условный размер корпуса.
3. Б — вид корпуса (блочный).
4. 30 — количество контактов.
5. Ш — часть соединителя (вилка).
6. 2 — обозначение сочетания контактов.
7. Е — покрытие контактов (химникель).
8. 2 — теплостойкость (до 200 °C).

Применение и особенности эксплуатации

Соединитель применяется для коммутации электрических цепей в узлах и блоках радиоэлектронной аппаратуры. Резьбовая фиксация обеспечивает надёжное механическое соединение частей разъёма и предотвращает самопроизвольное разъединение при вибрации и других внешних воздействиях.

Блочный (приборный) корпус без левой резьбы рассчитан на установку в составе приборов и блоков. Герметичное исполнение позволяет использовать изделие в условиях, где требуется защита контактной группы от внешней среды.

Покрытие контактов химникелем совместно с низким сопротивлением контактов (не более 0,015 Ом) обеспечивает стабильность электрического соединения. Рабочее напряжение до 560 В и 700 В и максимальная частота 3 МГц определяют область применения соединителя в цепях постоянного, переменного тока и в импульсных системах.

Температурный диапазон от минус 60 °C до плюс 200 °C позволяет эксплуатировать соединитель как в условиях низких температур, так и при нагреве. Гарантийный срок хранения составляет 25 лет, а минимальная наработка — 1000 часов при всех режимах, что подтверждает высокую надёжность и устойчивость изделия к внешним воздействиям.

Таким образом, 2РМГ42Б30Ш2Е2Б — это надёжный герметичный соединитель с 30 контактами, предназначенный для ответственных узлов радиоэлектронной аппаратуры, работающих в широком диапазоне температур и условий эксплуатации.
