Назначение и область применения

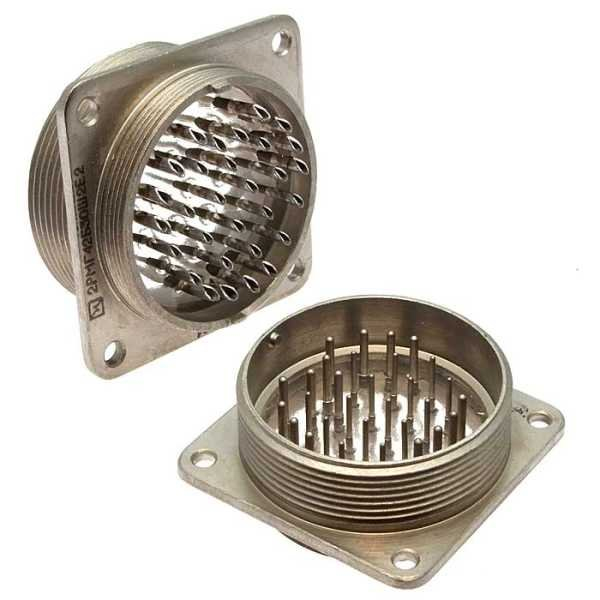

Разъём 2РМГ42Б30Ш2Е2 представляет собой низкочастотный цилиндрический герметичный соединитель серии 2РМГ, выполненный в виде вилки блочного (приборного) исполнения. Изделие предназначено для работы в цепях постоянного и переменного тока, а также в цепях импульсных токов с частотой до примерно 3 МГц.

Основное назначение разъёма — соединение и разъединение электрических цепей в приборных и стационарных устройствах. Наиболее широкое применение данный соединитель находит в промышленной, телекоммуникационной и радиоаппаратной технике, где требуется надёжное многоконтактное соединение с высокой устойчивостью к внешним воздействиям.

Разъём рассчитан на совместную работу с кабельными розетками серии 2РМТ, имеющими резьбовое сочленение и одношпоночную поляризацию корпусов. Такое конструктивное решение обеспечивает прочное и надёжное соединение, сохраняющее работоспособность в условиях вибрации и ударных нагрузок.

Конструктивные особенности

Корпус разъёма имеет тип «Б» — блочный (приборный) без левой резьбы, что определяет его монтаж непосредственно на блок или панель устройства. Условный размер корпуса 42 соответствует диаметру разъёма около 42 мм. Наличие 30 штыревых контактов позволяет передавать значительное количество сигнальных и питающих цепей в рамках одного соединения.

Контакты разъёма выполнены штырьковыми (тип «вилка»). Изолирующий материал изолятора — карболит или аналогичный термостойкий материал, что обеспечивает стабильность электрических параметров в широком диапазоне температур и при механических нагрузках.

Электрические параметры

• Максимальное рабочее напряжение — не более примерно 700 В (в зависимости от конкретных технических условий и условий эксплуатации).
• Максимальная токовая нагрузка на один контакт — порядка 4,5 А.
• Суммарная токовая нагрузка по всем контактам — до примерно 168 А.
• Сопротивление контактов единичного соединения не превышает нескольких десятков микроом.
• Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч мегом.

Климатические и эксплуатационные условия

Рабочий диапазон температур составляет от −60 °C до +200 °C. Индекс «2» в обозначении указывает на повышенную теплостойкость изделия до 200 °C. Климатическое исполнение УХЛ (умеренно-холодное для лабораторных и внутренних установок) допускает использование разъёма в обычных условиях закрытых отапливаемых помещений и в умеренно холодном климате.

Соединитель рассчитан на значительное число циклов сочленения-расчленения — около 500. Изделие обладает высокой виброустойчивостью и удароустойчивостью: выдерживает ускорения до десятков g при вибрации и до сотен g при одиночных ударных воздействиях в зависимости от режима испытаний.

Расшифровка обозначения

• 2РМГ — серия цилиндрических разъёмов с резьбовой фиксацией и герметизацией.
• 42 — условный диаметр корпуса.
• Б — блочный (приборный) корпус без левой резьбы.
• 30 — количество контактов.
• Ш — штыревые контакты (вилка).
• 2 — повышенная теплостойкость (до 200 °C).
• Е — покрытие контактов (никель, в отдельных случаях в комбинации с золотом или серебром).
