Назначение и область применения

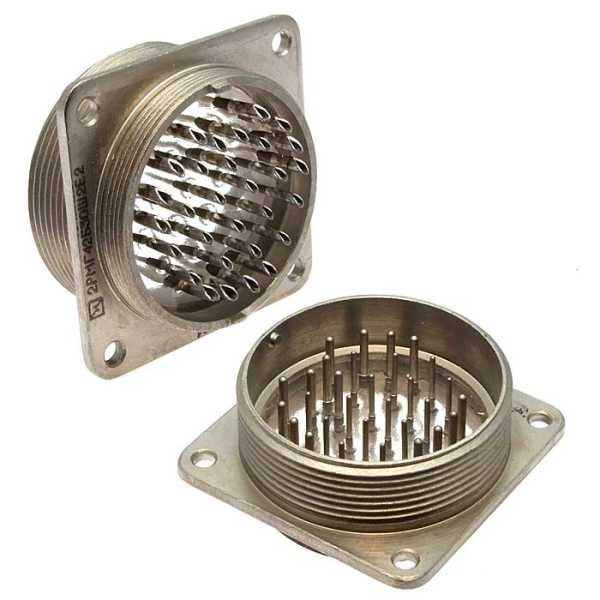

Вилка блочная 2РМГ42Б30Ш2Е2 представляет собой герметичный цилиндрический низкочастотный электрический соединитель приборного типа. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в цепях передачи импульсных сигналов. Конструкция рассчитана на внутренний объёмный монтаж в корпусах радиоэлектронной аппаратуры, измерительных приборов и промышленного оборудования.

Соединитель относится к серии 2РМГ и предназначен для сочленения с кабельными розетками типа 2РМТ. Благодаря резьбовому соединению и одношпоночной поляризации корпусов обеспечивается надёжная фиксация и исключается неправильное подключение ответной части. Изделие широко применяется в измерительной, управляющей и промышленной электронике, где требуется стабильное электрическое соединение в условиях вибраций и перепадов температур.

Технические характеристики

Разъём 2РМГ42Б30Ш2Е2 имеет следующие подтверждённые параметры:

• Количество контактов: 30 шт., тип контактов — штыревые
• Условный размер корпуса: 42
• Максимальное рабочее напряжение: 700 В (в отдельных режимах — 560 В)
• Максимальный ток на один контакт: 4,5 А
• Общий допустимый ток: до 168 А
• Сопротивление контактов: не более 5 мОм
• Ёмкость между контактами: не более 6 пФ
• Сопротивление изоляции: не менее 5000 МОм
• Материал корпуса: металл
• Материал изолятора: карболит
• Покрытие контактов: химический никель (в отдельных исполнениях — золото или серебро)
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия, в зависимости от исполнения — до плюс 200 градусов Цельсия
• Климатическое исполнение: УХЛ (УХЛ2.1)

Конструктивные особенности и монтаж

Вилка выполнена в блочном исполнении и монтируется непосредственно на панель или шасси прибора. Корпус изделия металлический, что обеспечивает механическую прочность и экранирование. Изолятор изготовлен из карболита — материала, устойчивого к нагреву и сохраняющего диэлектрические свойства в широком диапазоне температур. Контактная группа выполнена штыревыми контактами с химическим никелевым покрытием, обеспечивающим низкое переходное сопротивление и защиту от коррозии.

Резьбовое соединение с ответной частью гарантирует плотный контакт и защиту от самопроизвольного расчленения при вибрационных нагрузках. Одношпоночная поляризация исключает ошибки при подключении. Герметичность конструкции позволяет использовать разъём в условиях повышенной влажности и запылённости, характерных для промышленных объектов.

Совместимость и нормативная документация

Изделие сочленяется с кабельными розетками серии 2РМТ. Производство осуществляется в России по техническим условиям, в том числе ГЭ0.364.140 ТУ. Разъём применяется в составе надёжных соединений для контрольно-измерительной аппаратуры, систем управления технологическими процессами и промышленной автоматики. Конструкция выдерживает многократные циклы сочленения и расчленения без потери эксплуатационных характеристик.

Благодаря сочетанию герметичности, высокой токовой нагрузке и широкому температурному диапазону вилка 2РМГ42Б30Ш2Е2 подходит для ответственных применений, где требуется длительная безотказная работа электрических соединений в стационарном оборудовании.
