Назначение соединителя 2РМГ42Б30Ш2Е2

2РМГ42Б30Ш2Е2 — это герметичная блочная вилка цилиндрического типа из серии низкочастотных соединителей 2РМГ. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Такие соединители применяются там, где требуется надёжное электрическое сочленение при повышенных требованиях к герметичности, теплостойкости и устойчивости к внешним климатическим воздействиям.

Вилка относится к приборному (блочному) исполнению, то есть устанавливается непосредственно на корпус прибора, блока или аппаратуры, а ответная часть — кабельная розетка — подключается со стороны кабельной сети. Это делает соединитель удобным для стационарного монтажа внутри и на поверхности оборудования.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМГ42Б30Ш2Е2 построена по стандартной схеме, принятой для этой серии соединителей, и содержит полную информацию о типе и параметрах изделия:

• 2РМГ — тип соединителя, герметичное исполнение;
• 42 — условный размер корпуса, соответствующий условному диаметру 42 мм;
• Б — блочный (приборный) корпус, монтируемый на прибор;
• 30 — количество контактов в соединителе;
• Ш — вилка (штыревая часть сочленения);
• 2 — теплостойкость, обеспечивающая работу при температуре до 200 °С;
• Е2 — покрытие контактов никелем (химникель).

Контакты вилки имеют сочетание диаметров 1 мм и 1,5 мм, что позволяет использовать её как для слаботочных сигнальных цепей, так и для цепей с повышенной токовой нагрузкой. Покрытие контактов химникелем обеспечивает стойкость к окислению и коррозии, а также стабильность переходного сопротивления при длительной эксплуатации и в условиях повышенных температур.

Технические характеристики

Соединитель рассчитан на эксплуатацию в широком температурном диапазоне от минус 60 до плюс 200 °С. Сопротивление электрического контакта составляет от 0,01 до 0,015 Ом, а сопротивление изоляции — не менее 5000 МОм. Эти параметры подтверждают пригодность вилки для ответственных цепей, где важны минимальные потери и надёжная изоляция между контактами.

Климатическое исполнение изделия — УХЛ2.1 по ГОСТ 15150-69. Оно подразумевает работу в умеренном и холодном климате при размещении в помещениях, где колебания температуры и влажности существенно меньше, чем на открытом воздухе, но при этом сохраняются требования к защите от пыли и влаги. Минимальная наработка соединителя составляет 1000 часов, а максимальное количество соединений-расчленений — 500 циклов. Эти значения определяют ресурс изделия при периодическом подключении и отключении ответной части.

Монтаж, сочленение и применение

Монтаж вилки выполняется пайкой. Конструкция предусматривает прямой патрубок, что упрощает подводку проводников и фиксацию кабеля. Сочленение с ответной частью — резьбовое, с одношпоночной поляризацией. Поляризация исключает неправильное подключение и обеспечивает совмещение контактов только в единственно верном положении, что особенно важно при большом числе контактов.

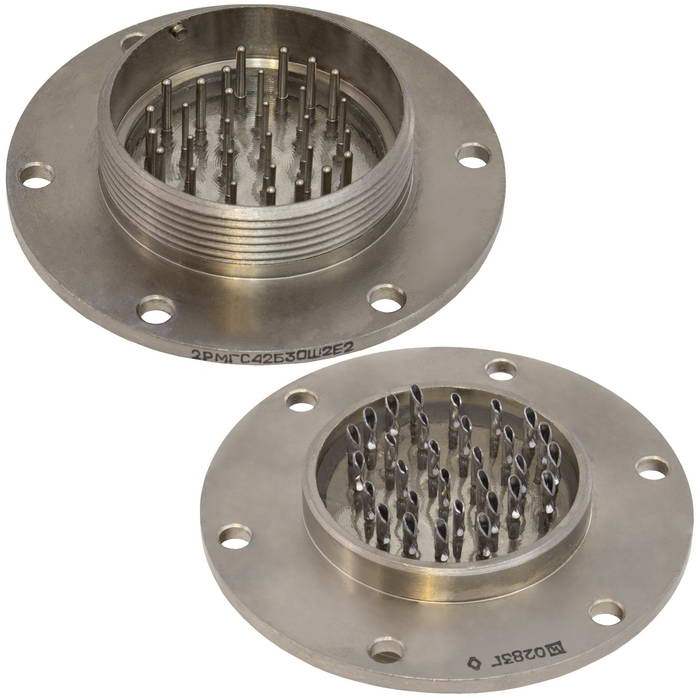

На изображении представлен разъём с квадратным фланцем и плотным расположением контактов — типичный внешний вид приборных вилок этой серии. Фланец служит для крепления вилки на панели или корпусе прибора. В сочленённом состоянии соединитель обеспечивает пылезащищённость, а герметичное исполнение корпуса препятствует проникновению влаги и загрязнений внутрь контактной группы.

Вилка 2РМГ42Б30Ш2Е2 сочленяется с кабельными розетками 2РМТ. Такое сочетание позволяет строить компактные и надёжные разъёмные соединения в приборах, пультах управления, измерительной и другой аппаратуре, работающей в условиях повышенных температур и требующей стабильного контакта на протяжении всего срока службы.

Области применения

1. Приборы и блоки, работающие в цепях постоянного, переменного и импульсного тока.
2. Аппаратура, эксплуатируемая при температурах от минус 60 до плюс 200 °С.
3. Оборудование, где требуется герметичное и пылезащищённое разъёмное соединение.
4. Системы с большим числом сигнальных и силовых цепей, объединяемых в одном соединителе.
