Назначение соединителя 2РМГ42Б30Ш2Е2

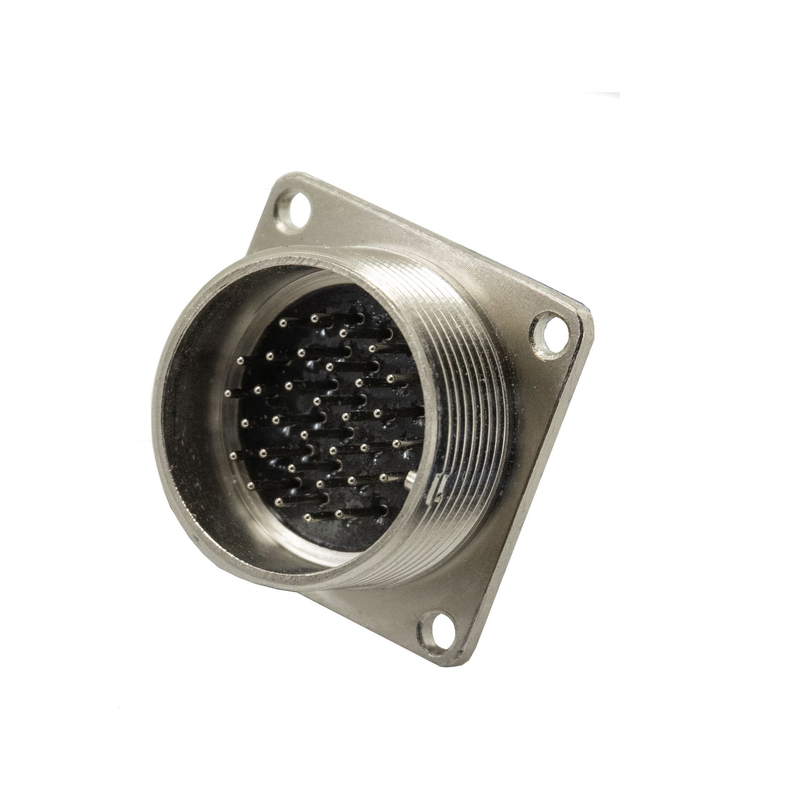

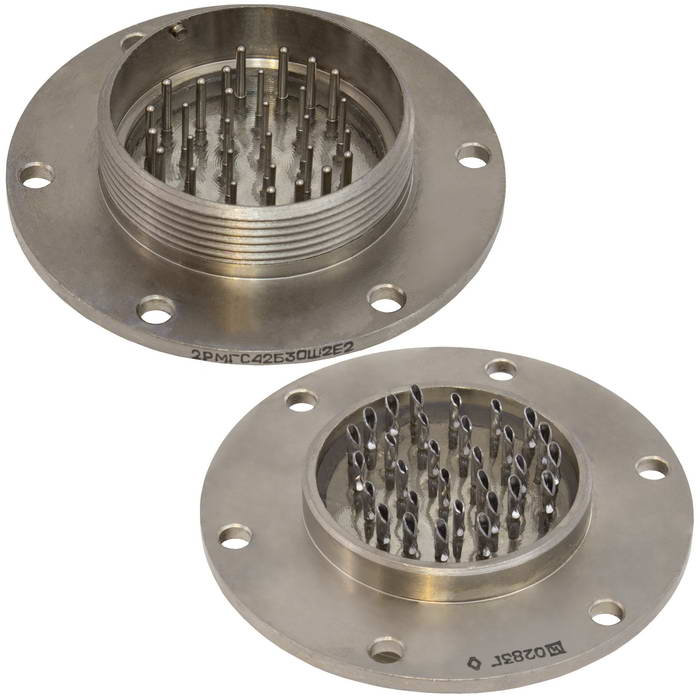

Соединитель 2РМГ42Б30Ш2Е2 — это цилиндрическая герметичная вилка, входящая в серию 2РМГ и предназначенная для коммутации электрических цепей. Изделие применяется в цепях постоянного тока, переменного тока с частотой до 3 МГц, а также в цепях импульсного тока. Основная функция соединителя — надёжное соединение и разъединение электрических цепей в составе радиоэлектронной аппаратуры.

Благодаря герметичному исполнению корпуса вилка подходит для эксплуатации в условиях повышенной влажности и в широком диапазоне температур. Такие свойства делают её востребованной как в аппаратуре общего назначения, так и в аппаратуре специального назначения.

Технические характеристики

Ниже перечислены подтверждённые параметры изделия согласно данным каталога.

• Тип соединителя: 2РМГ.
• Условный размер корпуса: 42.
• Вид корпуса: Б — блочный (приборный).
• Количество контактов: 30.
• Часть соединителя: Ш — вилка.
• Сочетание контактов: контакты диаметром 1,0 миллиметра и диаметром 1,5 миллиметра.
• Покрытие контактов: никель (химникель).
• Теплостойкость: до 200 градусов Цельсия.
• Способ монтажа: объёмный или пайкой.

Указанные параметры определяют область применения вилки и допустимые режимы её работы в составе электротехнических и радиоэлектронных изделий.

Условия эксплуатации

Соединитель рассчитан на работу при низких температурах — до минус 60 градусов Цельсия. Кроме того, изделие сохраняет работоспособность при высокой влажности воздуха: до 98 процентов при температуре плюс 40 градусов Цельсия. Теплостойкость конструкции достигает 200 градусов Цельсия, что расширяет диапазон допустимых условий применения.

Соединители серии 2РМГ сочленяются с розетками серии 2РМТ. Фиксация соединения выполняется посредством резьбового механизма, что обеспечивает устойчивость сочленения к вибрациям и механическим воздействиям.

Надёжность и ресурс

Гарантийная наработка соединителя составляет не менее 1000 часов во всех режимах эксплуатации. Гарантийный срок хранения изделия достигает 25 лет со дня изготовления. Такие показатели подтверждают пригодность вилки для длительной эксплуатации и продолжительного хранения без потери рабочих свойств.

Применение

Вилка 2РМГ42Б30Ш2Е2 применяется для обеспечения надёжных подключений в радиоэлектронной аппаратуре общего и специального назначения. Она используется там, где требуется соединять и разъединять электрические цепи постоянного, переменного и импульсного тока, в том числе при воздействии низких температур и повышенной влажности.

Монтаж соединителя возможен объёмным способом или пайкой, что позволяет применять его в различных компоновках приборов и блоков. Сочетание контактов двух диаметров — 1,0 миллиметра и 1,5 миллиметра — даёт возможность коммутировать цепи с разными токовыми нагрузками в пределах одного корпуса.
