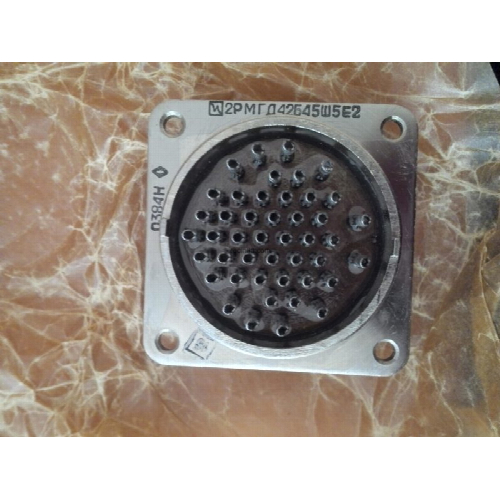

Назначение соединителя 2РМГ42Б0Ш2Е2Б «5»

2РМГ42Б0Ш2Е2Б «5» — цилиндрический низкочастотный соединитель вилочного типа из серии 2РМГ. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное электрическое соединение цепей с токами до нескольких ампер на контакт, в том числе в составе приборной техники, авиационного и военного оборудования.

Артикул позиции — 1258, категория — 2РМГ. Исполнение с приёмкой «5» означает, что изделие прошло приёмочные испытания по соответствующей категории качества. Производитель в данных о товаре не указан.

Конструктивные особенности

Соединитель имеет блочный приборный корпус диаметром 42 мм без левой резьбы. Вилочная часть сочленяется с ответными частями резьбовым способом, поляризация — одношпоночная, что исключает неправильное соединение и обеспечивает однозначную ориентацию при стыковке.

Корпус выполнен без кожуха, что делает его пригодным для монтажа на панели или на плату. Контакты — смешанного сочетания, с диаметрами 1 мм и 1,5 мм, общим числом 30. Покрытие контактов — никель.

• Тип: цилиндрический низкочастотный соединитель вилочного типа.
• Серия: 2РМГ.
• Корпус: блочный приборный, диаметр 42 мм, без левой резьбы.
• Число контактов: 30, смешанное сочетание диаметров 1 мм и 1,5 мм.
• Покрытие контактов: никель.
• Сочленение: резьбовое, поляризация одношпоночная.
• Совместимость: кабельные розетки серий 2РМТ и 2РМДТ.
• Приёмка: «5».

Технические характеристики

Соединитель обладает теплостойкостью до 200 °С. Сопротивление контакта составляет 0,015 Ом для контактов диаметром 1,5 мм и 0,01 Ом для контактов диаметром 1 мм. Рабочий диапазон температур — от минус 60 °С до плюс 100 °С, при этом допускается кратковременный нагрев до 180 °С.

Изделие устойчиво к вибрациям, ударам и перепадам давления, что определяет его применимость в условиях интенсивных механических и климатических нагрузок. Электрические цепи, в которых используется соединитель, могут быть как постоянного, так и переменного тока с частотой до 3 МГц.

Сводка основных параметров

1. Частотный диапазон: до 3 МГц.
2. Теплостойкость: до 200 °С.
3. Рабочие температуры: от минус 60 °С до плюс 100 °С.
4. Кратковременный нагрев: до 180 °С.
5. Сопротивление контакта 1,5 мм: 0,015 Ом.
6. Сопротивление контакта 1 мм: 0,01 Ом.
7. Ток на контакт: до нескольких ампер.

Применение и монтаж

Соединитель 2РМГ42Б0Ш2Е2Б «5» используется в приборной технике, авиационном и военном оборудовании для надёжного соединения электрических цепей. Блочный корпус без кожуха рассчитан на установку на панели или плату, что упрощает компоновку аппаратуры и снижает занимаемый объём.

При монтаже следует учитывать одношпоночную поляризацию и резьбовое сочленение: ответная часть должна относиться к совместимым сериям 2РМТ или 2РМДТ. Смешанное сочетание контактов диаметрами 1 мм и 1,5 мм позволяет коммутировать как сигнальные, так и более нагруженные по току цепи в рамках одного соединения.

Устойчивость к вибрациям, ударам и перепадам давления, а также широкий температурный диапазон делают изделие пригодным для эксплуатации в жёстких условиях. Покрытие контактов никелем способствует стабильности переходного сопротивления при оговорённых значениях 0,015 Ом и 0,01 Ом.
