Назначение соединителя 2РМГ42Б0Ш2Е2 «5»

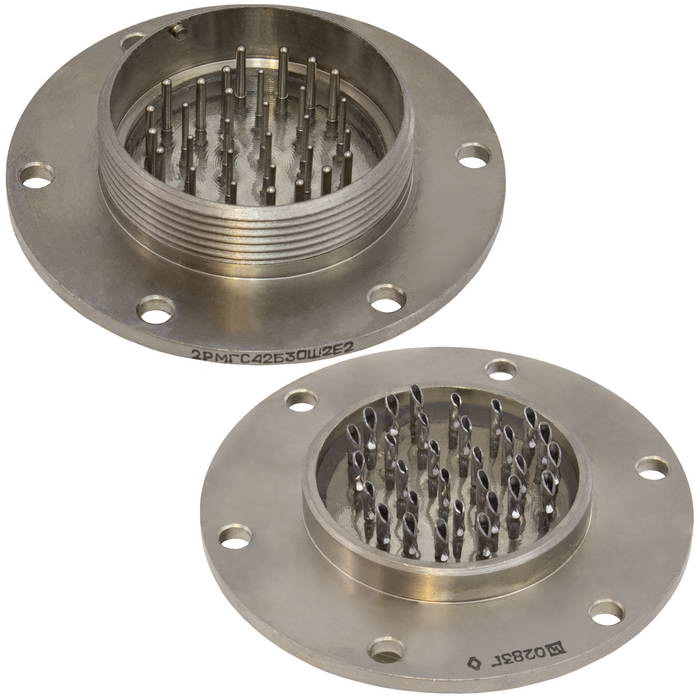

2РМГ42Б0Ш2Е2 «5» — низкочастотный цилиндрический герметичный соединитель серии 2РМГ с резьбовой фиксацией сочленённого положения. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до нескольких мегагерц, а также импульсных цепей, в том числе при относительно высоких рабочих напряжениях — до сотен вольт.

Соединители этой группы применяются в радиоэлектронной аппаратуре, блоках и узлах, эксплуатируемых в условиях повышенной вибрации и ударов. Герметичное исполнение корпуса позволяет использовать изделие там, где предъявляются требования к защите контактной группы от внешней среды.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия построена по системе обозначений серии и несёт следующую информацию:

• 2РМГ — серия низкочастотных цилиндрических герметичных разъёмов.
• Б — блочный (приборный) вариант корпуса, предназначенный для установки в приборы и блоки; исполнение без левой резьбы фланца.
• 42 — условный диаметр корпуса.
• Ш — вилка, то есть часть соединителя, которая обычно монтируется на плате или внутри прибора.
• 0 — вариант исполнения в позиции сочетания контактов, соответствующий определённому сочетанию диаметров контактных пар; как правило, внутри одного корпуса комбинируются контакты разных диаметров, например около 1 мм и 1,5 мм.
• Е — никелевое покрытие контактов, обеспечивающее стабильное переходное сопротивление и хорошую коррозионную стойкость.
• 2 — исполнение по теплостойкости: допустимая рабочая температура до около 200 °C, что позволяет применять соединитель в условиях повышенного нагрева.

Резьбовая фиксация сочленённого положения исключает самопроизвольное расчленение под воздействием вибрации и механических нагрузок.

Электрические и тепловые параметры

Сопротивление контакта обычно не превышает значений порядка 0,015–0,01 Ом, что характерно для изделий данной серии и обеспечивает малое падение напряжения в цепи. Никелевое покрытие контактных пар способствует сохранению стабильных электрических характеристик в течение срока службы.

Исполнение по теплостойкости допускает работу при температуре до около 200 °C. Соединитель рассчитан на эксплуатацию в цепях постоянного и переменного тока частотой до нескольких мегагерц и в импульсных цепях при рабочих напряжениях до сотен вольт.

Применение и приёмка

2РМГ42Б0Ш2Е2 «5» применяется в составе радиоэлектронной аппаратуры, приборов и блоков для электрического соединения функциональных узлов. Блочное исполнение корпуса рассчитано на установку в прибор, а исполнение «вилка» определяет роль изделия в составе соединительной пары.

Изделие поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям приёмки для данной категории продукции. Конкретные сведения о производителе, стране производства, комплектации, гарантийных условиях и сертификатах в предоставленных данных не указаны.

Основные подтверждённые особенности

• Серия 2РМГ: низкочастотный цилиндрический герметичный соединитель.
• Корпус исполнения Б — блочный (приборный), без левой резьбы фланца.
• Условный диаметр корпуса — 42.
• Исполнение Ш — вилка.
• Комбинированное сочетание контактов разных диаметров в одном корпусе.
• Никелевое покрытие контактов.
• Теплостойкость до около 200 °C.
• Резьбовая фиксация сочленённого положения.
• Приёмка «5».
