Назначение соединителя 2РМГ42Б0Г2В1В «5»

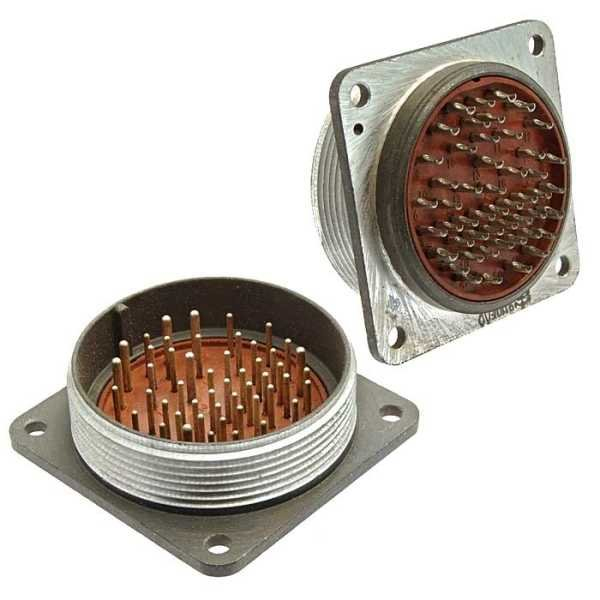

2РМГ42Б0Г2В1В «5» — отечественный низкочастотный цилиндрический электрический соединитель серии 2РМГ. Изделие предназначено для коммутации электрических цепей постоянного, переменного и импульсного тока. Допустимая частота переменного тока составляет до примерно 3 МГц. Соединитель применяется для соединения кабельных и приборных линий, обеспечивая надёжный электрический контакт и возможность многократного сочленения и расчленения без потери рабочих характеристик.

Основная область применения — радиоэлектронная и промышленная аппаратура, где требуется компактное, механически прочное и устойчивое к внешним воздействиям разъёмное соединение. Изделие относится к категории блочных (приборных) соединителей, то есть устанавливается непосредственно на корпус прибора или блока, а ответная часть подключается со стороны кабеля.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМГ42Б0Г2В1В «5» построена по принятой для серии схеме и несёт следующую информацию:

• 2РМГ — серия низкочастотных цилиндрических герметичных и блочных соединителей.
• 42 — условный диаметр корпуса, определяющий габарит изделия.
• Б0 — блочный (приборный) корпус; исполнение связано с формой корпуса и способом его крепления.
• Г — часть соединителя: розетка, то есть часть, к которой подключается кабель или вилка.
• 2 — тип сочетания контактов.
• В1В — серебряное покрытие контактов.
• «5» — поле «сочетание контактов»: вариант схемы расположения штырей и гнёзд.

Серебряное покрытие контактной группы обеспечивает низкое переходное сопротивление и высокую стабильность электрических параметров при длительном хранении и многократных включениях и отключениях. Кроме того, такое покрытие отличается хорошей стойкостью к коррозии, что важно для аппаратуры, работающей в сложных условиях.

Соединитель имеет резьбовое сочленение с помощью гайки и одношпоночную поляризацию корпусов. Такое решение обеспечивает точную взаимную ориентацию частей и исключает несоответствующее соединение, когда ответная часть установлена неправильно.

Совместимость и унификация

Поле «сочетание контактов» «5» позволяет унифицировать взаимное сочленение с другими соединителями серии 2РМ и 2РМГ, имеющими такое же сочетание контактов. Благодаря этому изделие можно применять в составе аппаратуры, где уже используются соединители данной серии с аналогичной схемой расположения контактов, не изменяя конструкцию ответных частей.

Условия эксплуатации и применение

Соединитель рассчитан на работу в широком диапазоне климатических условий, включая всеклиматическое исполнение. Температурный диапазон хранения и эксплуатации соответствует типовым техническим условиям для изделий серии 2РМ и 2РМГ и составляет примерно до около 100 градусов Цельсия по максимуму. Это позволяет использовать разъём как в отапливаемых помещениях, так и в неотапливаемых объектах, а также в составе промышленного оборудования.

Типовые применения изделия:

1. Коммутация кабельных линий с приборами и блоками радиоэлектронной аппаратуры.
2. Соединение цепей питания и сигнальных цепей в промышленных установках.
3. Использование в составе аппаратуры, работающей при воздействии повышенной влажности и перепадов температуры.
4. Организация разъёмных соединений, требующих многократного сочленения и расчленения в процессе эксплуатации.

Приёмка изделия — «5», согласно характеристикам, указанным для данной позиции. Это подтверждает, что соединитель прошёл установленную процедуру приёмки, предусмотренную для данной категории изделий, и может применяться в аппаратуре, к которой предъявляются соответствующие требования по качеству и надёжности.

Конструкция розетки с блочным корпусом предполагает её установку на приборной части, тогда как кабельная часть подключается с помощью резьбовой гайки. Одношпоночная поляризация корпусов облегчает монтаж и снижает риск ошибки при сборке. Сочетание серебряного покрытия контактов и герметичного исполнения корпуса обеспечивает стабильную работу соединителя на протяжении всего срока службы, включая длительное хранение и интенсивную эксплуатацию с частыми циклами подключения и отключения.
