Назначение соединителя 2РМГ39БПН45Ш2Е2

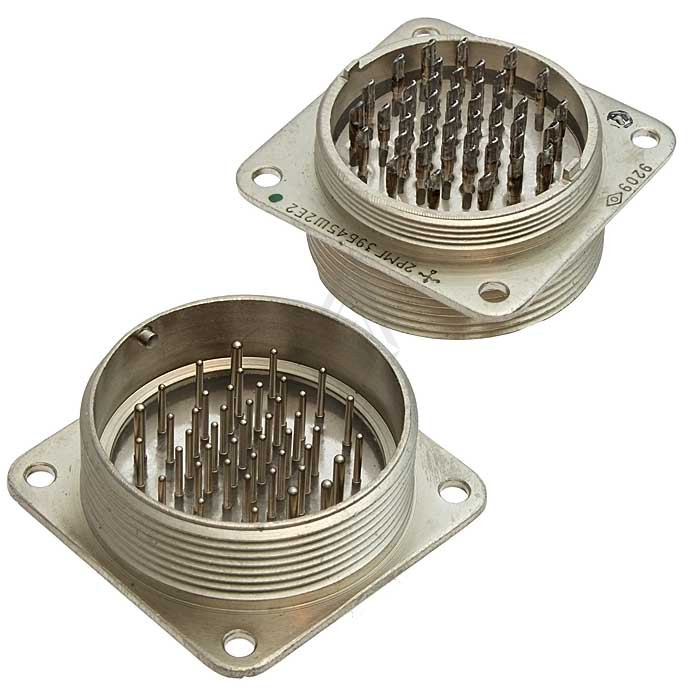

2РМГ39БПН45Ш2Е2 — герметичная вилка блочного исполнения, входящая в серию соединителей типа 2РМГ. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Благодаря герметичной конструкции и климатическому исполнению УХЛ вилка применяется в составе электро-, радио- и контрольно-измерительных приборов, где требуется стабильный электрический контакт и защита от внешней среды.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Значения приведены в том виде, в каком они указаны в описании изделия.

• Тип соединителя: герметичный, климатическое исполнение УХЛ.
• Количество контактов: 45.
• Рабочее напряжение: не более 700 В и 560 В.
• Максимальная токовая нагрузка на одиночный контакт: не более 4 А.
• Максимальная общая токовая нагрузка: не более 167 А.
• Сопротивление контактов: 5 МОм.
• Материал и покрытие контактов: никель.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений и расчленений: 500 раз.

Конструктивные особенности

Вилка имеет прямой патрубок, рассчитанный на неэкранированный кабель. Сочленение с ответной частью резьбовое, поляризация корпусов выполнена по одношпоночной схеме, что исключает неправильное соединение. Контактная группа выполнена с никелевым покрытием, обеспечивающим стабильность переходного сопротивления в течение срока службы.

Совместимость и применение

2РМГ39БПН45Ш2Е2 сочленяется с розетками типа 2РМТ. Это позволяет использовать вилку в составе кабельных сборок и приборных разъёмов, где требуется герметичное соединение с числом контактов 45. Типовые области применения — электронное и измерительное оборудование, работающее в широком температурном диапазоне и в условиях повышенной влажности, поскольку исполнение УХЛ и герметичный корпус рассчитаны на такие условия эксплуатации.

При подборе ответной розетки следует учитывать тип сочленения, число контактов и климатическое исполнение, чтобы обеспечить полную совместимость узла. Заявленный ресурс в 500 циклов сочленения и расчленения определяет область применения изделия как разъём для периодического подключения и отключения, а не для частых коммутаций под нагрузкой.

Условия эксплуатации

Соединитель рассчитан на работу при температуре от минус 60 до плюс 100 градусов Цельсия. Минимальная наработка составляет не менее 1000 часов. Электрические параметры — рабочее напряжение до 700 В и 560 В, ток на контакт до 4 А, общий ток до 167 А, сопротивление изоляции не менее 5000 МОм и ёмкость между контактами не более 6 пФ — определяют допустимые режимы использования вилки в цепях постоянного, переменного и импульсного тока.
