Назначение соединителя 2РМГ39БПЭ4Ш2Е2 «5»

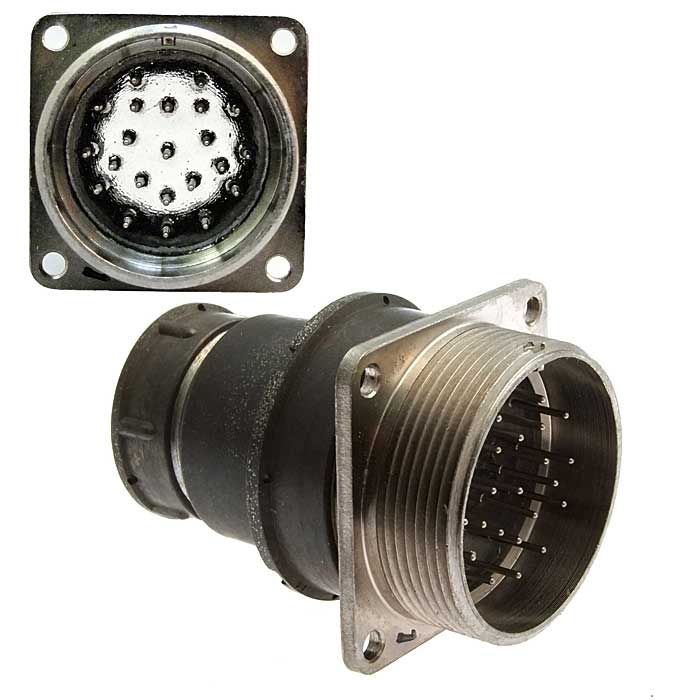

2РМГ39БПЭ4Ш2Е2 «5» — низкочастотный цилиндрический герметичный соединитель серии 2РМГ, выполненный в виде блочной вилки. Изделие предназначено для электрического соединения цепей постоянного, переменного (с частотой до 3 МГц) и импульсного тока в составе радиоэлектронной аппаратуры, приборов и кабельных сборок. Приёмка «5» указывает на то, что изделие изготовлено и принято по установленным для данной категории правилам, что подтверждает его пригодность для применения в ответственных цепях.

Соединитель относится к категории 2РМГ и имеет артикул 1253. Блочное исполнение корпуса означает, что вилка монтируется непосредственно на прибор, а сочленение выполняется с ответной розеткой соответствующего типоразмера и распиновки.

Расшифровка маркировки 2РМГ39БПЭ4Ш2Е2 «5»

Маркировка изделия построена по единому принципу, принятому для серии 2РМГ, и содержит полную информацию о конструкции и исполнении соединителя.

• 2РМГ — тип соединителя: герметичный, с резьбовой фиксацией сочленённого положения.
• 39 — условный размер корпуса (типоразмер).
• Б — вид корпуса: блочный (приборный).
• П — патрубок прямой.
• Э — гайка патрубка под экранированный кабель.
• 4Ш — количество контактов (четыре), тип контактов — штыревые (вилка).
• 2 — исполнение по покрытию контактов и климатике, стандартное для серии.
• Е — резьбовое сочленение с фиксирующей гайкой.
• 2 (последняя) — вариант исполнения по климатическому исполнению и приёмке.
• «5» — категория приёмки, указанная в характеристиках товара.

По структуре маркировка аналогична описанным типам 2РМГ39БПЭ45Ш2Е2, но отличается меньшим числом контактов: у данной вилки их четыре, а не пять.

Электрические и климатические характеристики

Для соединителей 2РМГ типоразмера 39 типичны следующие параметры, применимые к данному исполнению:

• Максимальное рабочее напряжение (амплитудное) — не более 560–700 В.
• Максимальный ток на один контакт — обычно от 4 до 8 А в зависимости от сечения контакта.
• Сопротивление контакта — порядка 0,005 Ом.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Рабочий диапазон температур — от минус 60 до плюс 100…200 °C.
• Относительная влажность — до 98 % при температуре плюс 25…40 °C.

Приведённые значения взяты из общих характеристик серии 2РМГ и близкого по конструкции исполнения 2РМГ39БПЭ45Ш2Е2. Они отражают реальные возможности соединителя при работе в составе аппаратуры.

Конструкция и применение

Корпус соединителя металлический, герметичный, с изолятором из карболита или аналогичного материала. Такое исполнение обеспечивает высокое сопротивление изоляции и стойкость к воздействию влаги. Резьбовое сочленение и одношпоночная поляризация исключают неправильное совмещение вилки и розетки при монтаже.

Патрубок с гайкой под экранированный кабель обеспечивает экранирование линии и разгрузку кабеля по натяжению. Вилка предназначена для установки в прибор и стыковки с ответной розеткой серий 2РМ или 2РМТ соответствующего типоразмера и распиновки.

Применяется изделие в радиоаппаратуре, приборах и кабельных соединениях, где требуется герметичность, надёжная резьбовая фиксация и экранирование. Благодаря четырём штыревым контактам соединитель подходит для передачи питания и сигналов в цепях постоянного, переменного и импульсного тока.
