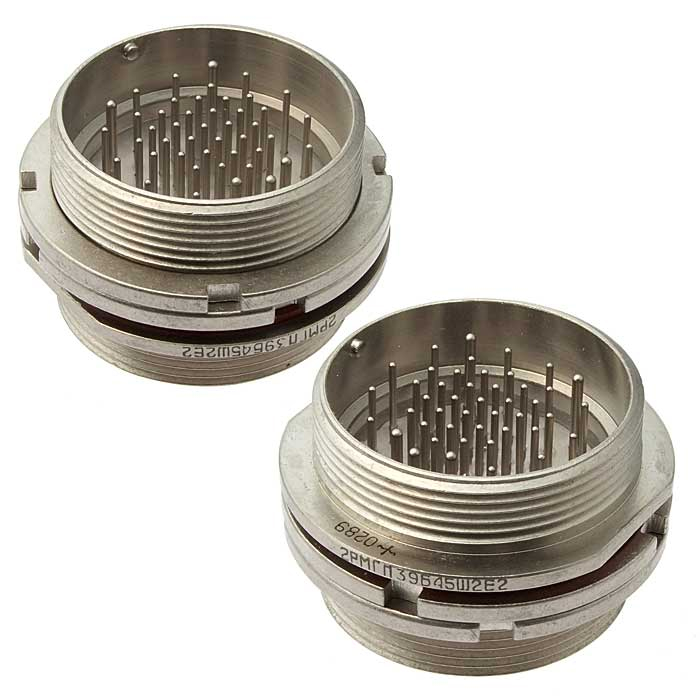

2РМГ39БПЭ45Ш2Е2

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2РМГ39БПЭ45Ш2Е2

Соединители 2РМГ39БПЭ45Ш2Е2 представляют собой электрические цилиндрические герметичные разъемы, предназначенные для работы в различных электрических цепях. Они могут использоваться в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного тока. Максимальное рабочее напряжение этих соединителей составляет до 700 В (амплитудное значение), а максимальный ток на контакт — от 4 до 20 А.

Конструктивные особенности :

вилки изготавливаются с прямым патрубком для экранированного или неэкранированного кабеля, а также могут выпускаться без патрубка.
Соединители имеют резьбовое сочленение и одношпоночную поляризацию корпусов.
Они предназначены для внутреннего монтажа в климатическом исполнении УХЛ, что соответствует техническим условиям ГЕО.364.140ТУ.

Применение :
Соединители 2РМГ39БПЭ45Ш2Е2 широко используются в различных электро-, радио- и контрольно-измерительных приборах. Они сочетаются с розетка ми типа 2РМТ , выпускаемыми по техническим условиям ГЕО.364.126ТУ.

Соединитель 2РМГ39БПЭ45Ш2Е2 представляет собой герметичную цилиндрическую вилку, предназначенную для использования в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Он изготавливается с прямым патрубком для экранированного или неэкранированного кабеля, что позволяет гибко подходить к различным условиям монтажа.

Технические характеристики:

Тип соединителя : 2РМГ, герметичный.
Условный размер корпуса : 39.
Вид корпуса : Блочный (приборный).
Вид патрубка : Прямой для экранированного кабеля (Э).
Количество контактов : 45.
Сочетание контактов : Контакты ?1,0 мм и ?1,5 мм.
Покрытие контактов : Никель.
Теплостойкость : До 200°C

Эксплуатационные условия:

Максимальное рабочее напряжение : До 560/700 В.
Максимальная токовая нагрузка на контакт : ?1,0 мм — 3 А, ?1,5 мм — 6 А.
Сопротивление изоляции : Не менее 5000 МОм.
Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 500 м/с?.
Ударная нагрузка : Одиночные удары до 5000 м/с?, многократные до 1000 м/с?.
Температурный диапазон : От -60°C до +100°C.
Относительная влажность : До 98% при +25°C

Применение:

Соединители типа 2РМГ39БПЭ45Ш2Е2 широко используются в различных электро-, радио- и контрольно-измерительных приборах, а также в условиях внутреннего монтажа в климатическом исполнении УХЛ. Они сочленяются с розетка ми серии 2РМТ.

Описание

2РМГ39БПЭ45Ш2Е2

2РМГ39БПЭ45Ш2Е2: герметичная блочная вилка для многоконтактных электрических соединений

2РМГ39БПЭ45Ш2Е2 — герметичный цилиндрический низкочастотный электрический соединитель в исполнении блочной вилки. Он рассчитан на организацию надёжного многоконтактного соединения в аппаратуре, где важны устойчивость к внешним воздействиям, механическая прочность и фиксированное положение контактов.

Соединитель относится к серии 2РМГ и предназначен для внутренних электрических цепей постоянного, переменного и импульсного тока. Допустимая частота переменного тока — до 3 МГц. Конструкция с резьбовым сочленением предотвращает случайное разъединение, а одношпоночная поляризация исключает неправильную стыковку ответных частей.

Конструкция и расшифровка

Обозначение 2РМГ39БПЭ45Ш2Е2 содержит основные конструктивные признаки изделия:

2РМГ — серия герметичных цилиндрических соединителей.
39 — типоразмер корпуса.
Б — блочное исполнение, предназначенное для монтажа на панели, корпусе прибора или шкафу.
ПЭ — прямой патрубок для ввода экранированного кабеля.
45 — количество контактов.
Ш — вилка, то есть часть соединителя со штырьковыми контактами.
2 — сочетание контактов с разными диаметрами: 1,0 и 1,5 мм.
Е2 — климатическое и конструктивное исполнение согласно техническим условиям серии.

Блочная вилка устанавливается непосредственно на оборудование. Прямой патрубок удобен при прямом выводе кабеля и помогает организовать аккуратный кабельный ввод, в том числе при применении экранированных линий.

Основные характеристики

Для исполнения 2РМГ39БПЭ45Ш2Е2 характерны следующие параметры:

Параметр	Значение
Тип	Герметичная блочная вилка
Количество контактов	45
Сочленение	Резьбовое
Поляризация	Одношпоночная
Рабочее напряжение	До 700/560 В
Предельный ток на одиночный контакт	До 4 А
Допустимая суммарная токовая нагрузка	До 167 А
Максимальная частота переменного тока	До 3 МГц
Сопротивление изоляции	Не менее 5000 МОм
Ёмкость между контактами	Не более 6 пФ
Рабочая температура	От −60 до +100 °C
Число сочленений и расчленений	До 500
Минимальная наработка	Не менее 1000 часов

Контактная группа выполнена с никелевым покрытием. Такое решение повышает стойкость контактов к воздействию окружающей среды и способствует сохранению стабильности электрического соединения в процессе эксплуатации.

Области применения

Вилка 2РМГ39БПЭ45Ш2Е2 применяется в системах, где требуется передать большое число цепей через один герметичный разъём. Наличие 45 контактов позволяет объединять в едином интерфейсе сигнальные, управляющие, измерительные и вспомогательные линии.

Типичные направления использования:

приборостроение и контрольно-измерительная аппаратура;
промышленная автоматика и системы управления;
радиоэлектронное оборудование;
оборудование связи и телемеханики;
испытательные комплексы;
специализированные электротехнические шкафы и панели;
аппаратура, работающая при вибрационных и ударных нагрузках.

Соединители серии 2РМГ рассчитаны на работу при синусоидальной вибрации в диапазоне от 1 до 5000 Гц, а также выдерживают значительные механические ударные воздействия. Это важно для оборудования, эксплуатируемого в транспорте, промышленной среде и в составе подвижных либо вибронагруженных установок.

Особенности монтажа

При использовании 2РМГ39БПЭ45Ш2Е2 важно обеспечить точное соответствие ответной части по серии, размеру корпуса, количеству и сочетанию контактов, а также поляризации. Для вилок 2РМГ39 с контактной схемой 45Ш2 применяются соответствующие розетки семейства 2РМ39, включая исполнения 2РМ39К45Г2А1, 2РМ39К45Г2В1, 2РМ39КПН45Г2А1 и 2РМ39КПН45Г2В1.

При монтаже следует учитывать сечение присоединяемых проводников, допустимый ток каждого контакта, экранирование кабеля и необходимость сохранения герметичности кабельного ввода. Резьбовое соединение необходимо затягивать без перекоса, а ключевую ориентацию корпуса — проверять до начала сочленения.

2РМГ39БПЭ45Ш2Е2 — это решение для построения компактных, защищённых и механически надёжных многоконтактных интерфейсов в профессиональной электротехнической и электронной аппаратуре.
