Назначение соединителя 2РМГ39БПЭ22Ш5Е2

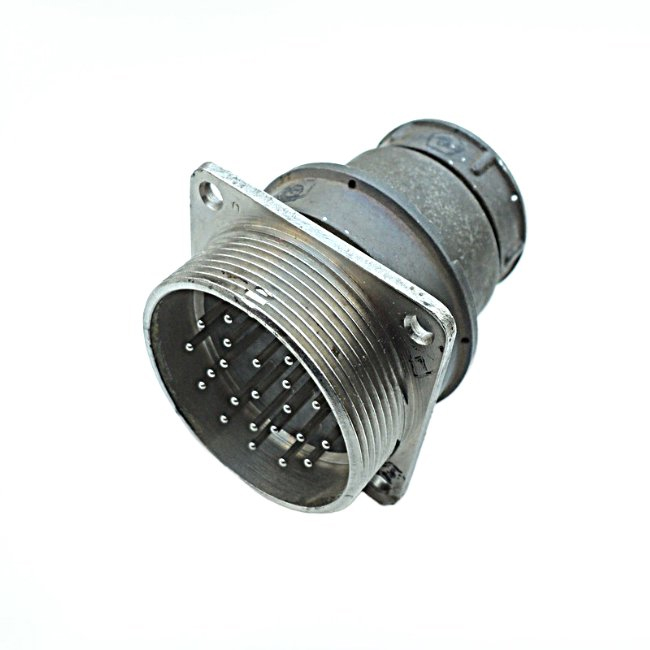

Соединитель 2РМГ39БПЭ22Ш5Е2 — низкочастотная цилиндрическая герметичная вилка с резьбовой фиксацией сочленённого положения. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется герметичное соединение и устойчивость к повышенным температурам.

Артикул позиции — 1251, категория — 2РМГ. Производитель в предоставленных данных не указан. Вилка относится к классу низкочастотных цилиндрических соединителей с резьбовым сочленением, что обеспечивает надёжную фиксацию ответной части и стабильный электрический контакт при механических воздействиях.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Значения приведены без округлений и дополнений.

• Тип соединителя: герметичный.
• Климатическое исполнение: УХЛ.
• Условный размер корпуса: 39.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 22.
• Часть соединителя: вилка.
• Покрытие контактов: химникель.
• Теплостойкость: до 200 градусов Цельсия.
• Метод монтажа: объёмный, пайка.
• Максимальная рабочая частота: 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.

Конструкция вилки включает прямой патрубок с гайкой для экранированного кабеля, что позволяет выполнять монтаж экранированным проводом и сохранять целостность экрана. Герметичное исполнение обеспечивает защиту контактной группы от внешней среды. Покрытие контактов химникелем повышает коррозионную стойкость и стабильность переходного сопротивления.

Применение и условия эксплуатации

Соединитель 2РМГ39БПЭ22Ш5Е2 используется для внутреннего монтажа. Он сочленяется с кабельными розетками типа 2РМДТ. Область применения — электрические цепи постоянного, переменного и импульсного тока в составе радиоэлектронной аппаратуры общего и специального назначения. Блочный (приборный) корпус рассчитан на установку в узлах и блоках, а метод объёмного монтажа пайкой предполагает подключение проводников непосредственно к контактам вилки.

Климатическое исполнение УХЛ допускает эксплуатацию в условиях умеренного и холодного климата. Теплостойкость до 200 градусов Цельсия позволяет применять изделие в узлах, подверженных нагреву. Сопротивление изоляции не менее 5000 МОм подтверждает пригодность для цепей, где важны малые утечки.

Совместимость и ресурс

Для сочленения предусмотрены кабельные розетки типа 2РМДТ. Гарантийный срок хранения соединителя составляет 25 лет. Гарантийная наработка — 1000 часов во всех режимах или 100000 часов в облегчённом режиме. Указанные значения относятся к ресурсу и условиям хранения, установленным для данной модели.

Таким образом, 2РМГ39БПЭ22Ш5Е2 представляет собой герметичную 22-контактную вилку с корпусом условного размера 39, прямым патрубком под экранированный кабель, резьбовой фиксацией сочленения и рабочим диапазоном частот до 3 МГц. Изделие предназначено для внутреннего монтажа пайкой и применяется в радиоэлектронной аппаратуре общего и специального назначения. Все приведённые сведения соответствуют заявленным характеристикам модели; иные данные, включая страну производства, комплектацию и сертификаты, в исходных материалах отсутствуют и здесь не приводятся.
