Назначение разъёма 2РМГ39Б4ШЕ2Б

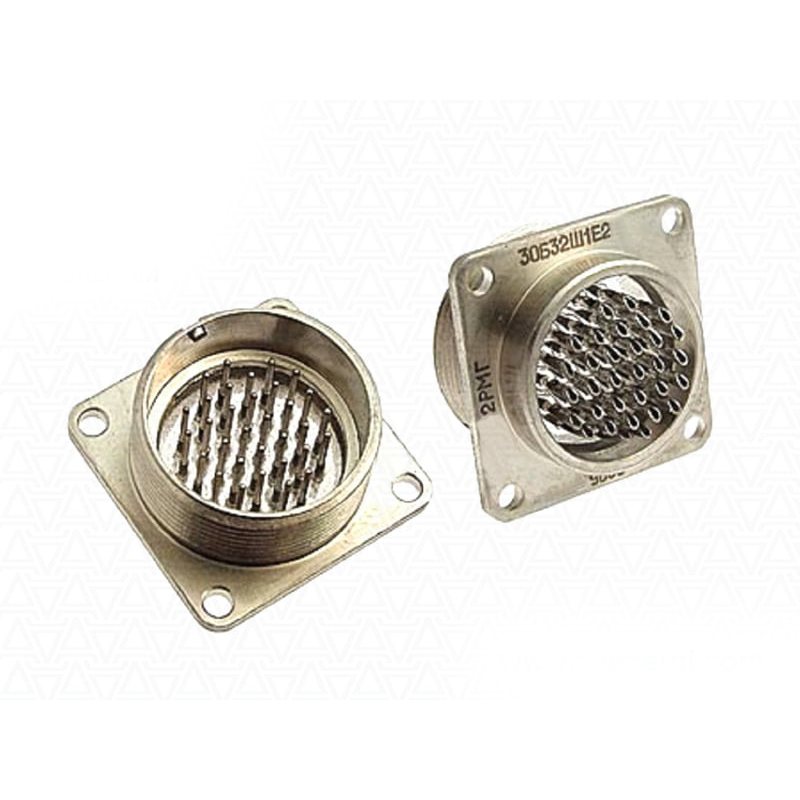

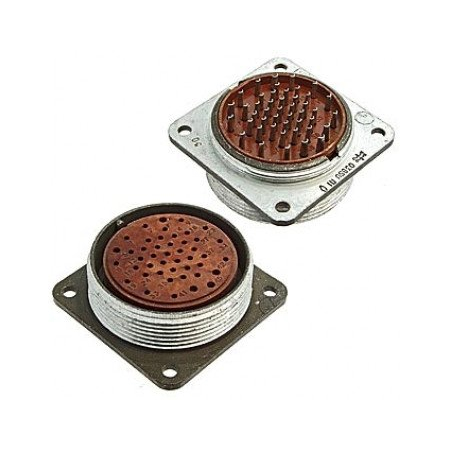

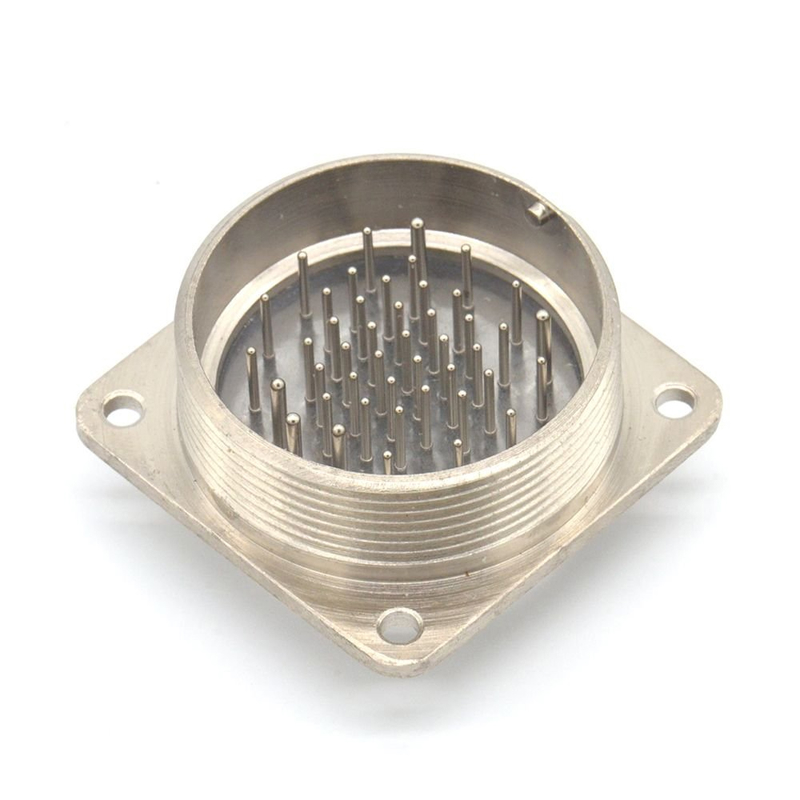

2РМГ39Б4ШЕ2Б Уруссу «5» — это герметичный многоштыревой разъём из серии 2РМГ, предназначенный для формирования надёжного электрического соединения в составе авиационной, морской и специальной техники. Изделие применяется там, где к соединителям предъявляются повышенные требования по герметичности, виброустойчивости и стойкости к внешним воздействующим факторам.

Разъём востребован в системах военной авиации (ВС), в составе авиационно-технического имущества (АТИ), а также в гиромоторах, датчиках давления и других устройствах, где недопустимы разрывы цепи и потеря контакта при интенсивных механических нагрузках.

Подтверждённые особенности и технические характеристики

Конструкция серии 2РМГ обеспечивает полную герметичность, что позволяет эксплуатировать разъём во влажной среде и при воздействии агрессивных факторов. Исполнение с индексом Б4ШЕ2Б и модификация Уруссу «5» ориентированы на жёсткие условия работы, включая высокие нагрузки и вибрации.

Основные подтверждённые параметры изделия:

• токовая нагрузка до 4 А на контакт диаметром 1 мм;
• токовая нагрузка до 8 А на контакт диаметром 1,5 мм;
• максимальная суммарная токовая нагрузка — до 167 А;
• устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц при ускорении до 490 м/с²;
• стойкость к акустическому шуму в диапазоне от 50 Гц до 10 кГц;
• устойчивость к механическим ударам с ускорением до 5000 м/с² при длительности от 0,1 до 2 мс;
• стойкость к линейному ускорению до 2000 м/с²;
• работоспособность при пониженном давлении до 10 в минус двенадцатой степени миллиметра ртутного столба;
• работоспособность при повышенном давлении до 5 килограмм-силы на квадратный сантиметр;
• стойкость к воздействию влажного тепла, инея, росы и озона.

Приёмка «5» подтверждает соответствие изделия установленным требованиям для применения в ответственных системах. Артикул позиции — 1249, категория — 2РМГ, производитель — Уруссу.

Применение и условия эксплуатации

Разъём 2РМГ39Б4ШЕ2Б используется в аксиометрах, приёмниках контрольных, датчиках вытравки цепи, гиромоторах серий ГМ и ГМА, а также в оборудовании для авиационной и морской техники. Такое разнообразие применений обусловлено способностью серии 2РМГ работать в условиях вибрации, ударов, перепадов давления и повышенной влажности.

Благодаря герметичному исполнению соединитель сохраняет рабочие свойства при воздействии росы, инея и озона, что особенно важно для приборов, размещаемых на открытых участках и в негерметичных отсеках. Модификация Уруссу «5» адаптирована для повышенных требований по виброустойчивости и герметичности, поэтому её применяют в узлах, где обычные соединители быстро теряют контакт.

Ключевые преимущества для монтажа и обслуживания

Многоштыревая компоновка позволяет передавать через один разъём несколько независимых цепей, что упрощает кабельную разводку и снижает число соединений в жгуте. Сочетание контактов диаметром 1 мм и 1,5 мм даёт возможность подключать как сигнальные, так и силовые линии в рамках одного изделия.

1. Высокая стойкость к вибрации и ударам продлевает срок службы соединения в подвижной технике.
2. Полная герметичность защищает контактную группу от влаги и агрессивной среды.
3. Работа при пониженном и повышенном давлении расширяет диапазон высот и условий применения.
4. Приёмка «5» подтверждает пригодность для ответственных систем авиационного и морского назначения.

Таким образом, 2РМГ39Б4ШЕ2Б Уруссу «5» представляет собой герметичный многоштыревой разъём, рассчитанный на токовые нагрузки до 4 А и 8 А на контакт при суммарной нагрузке до 167 А, устойчивый к вибрации, акустическому шуму, ударам, линейному ускорению, перепадам давления, влажному теплу, инею, росе и озону. Изделие применяется в авиационной и морской технике, в гиромоторах, датчиках и контрольных приборах, где требуется надёжное и долговечное электрическое соединение.
