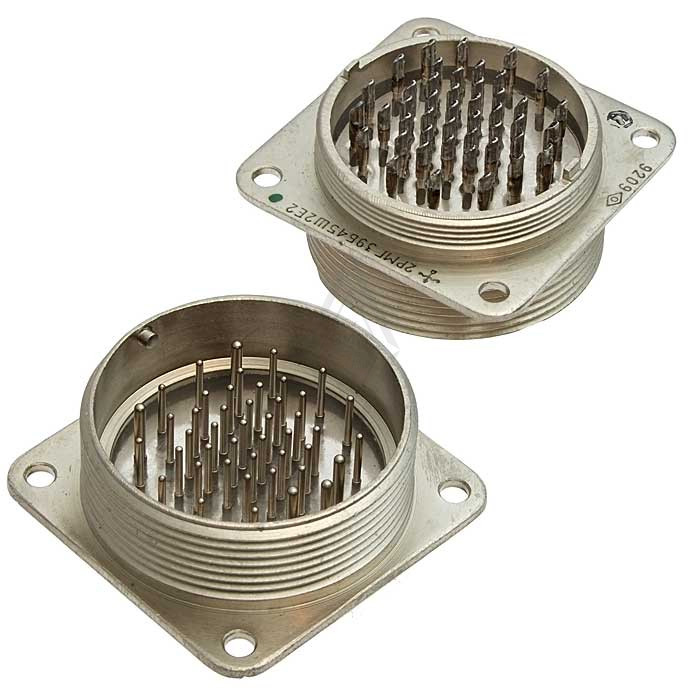

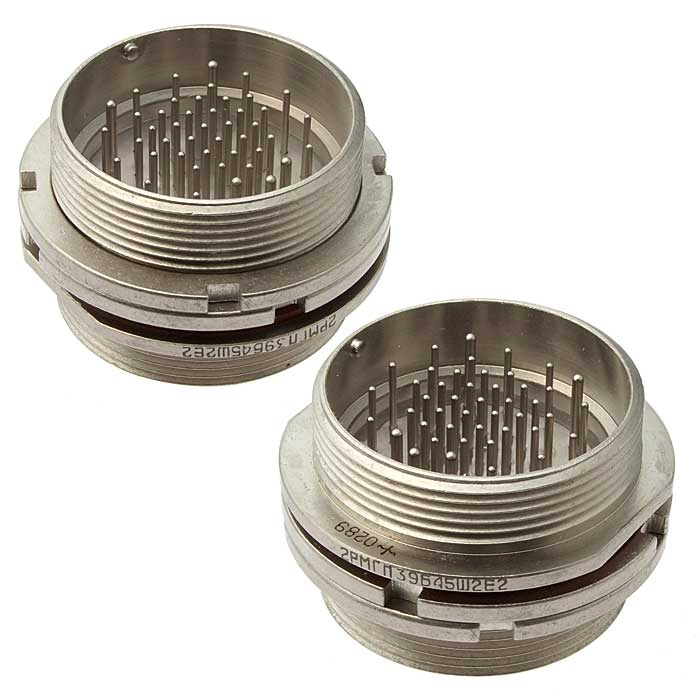

Назначение соединителя 2РМГ39Б4Ш2Е2Б

2РМГ39Б4Ш2Е2Б — авиационный блочный соединитель (разъём) из серии 2РМ. Он предназначен для надёжного соединения электрических цепей в радиоэлектронной аппаратуре, контрольно-измерительных приборах и промышленном оборудовании. Основная задача изделия — обеспечить стабильный электрический контакт между блоками аппаратуры и кабельной частью при сохранении герметичности в условиях повышенной влажности и загрязнённости.

Соединитель применяется в цепях постоянного и переменного тока с частотой до примерно 3 МГц и рабочим напряжением до 560–700 В в зависимости от исполнения. Типовые области использования — блоковая (приборная) аппаратура, измерительные системы, радиотехнические устройства и средства автоматики среднего класса надёжности.

Расшифровка обозначения и конструкция

Маркировка соединителя содержит данные о его типе, размере корпуса и количестве контактов. Ниже приведены подтверждённые элементы обозначения.

• 2РМГ — тип изделия: герметичный блочный соединитель серии 2РМ.
• 39 — условный размер корпуса.
• Б — блочный (приборный) корпус, устанавливается на панели или плате блока.
• 4 — количество контактов в разъёме.
• Ш — часть соединителя «вилка» (штыревая).
• 2Е2 — сочетание контактов, покрытие контактов (химникель) и теплостойкость до примерно 200 °C.

Корпус блочного типа монтируется на панели блока. Соединение с кабельной частью выполняется через резьбовое сочленение с розеткой, обычно серий 2РМТ или 2РМГ.

Контакты и электрические параметры

Контакты выполнены цилиндрической формы. Их сопротивление обычно не превышает 0,005 Ом, что обеспечивает малые потери и нагрев при токе до 8 А на контакт. Разъём рассчитан на относительно высокое рабочее напряжение — сотни вольт — и допускает эксплуатацию в широком диапазоне температур, в том числе до минус 60 и плюс 100 °C и выше, в зависимости от конкретной модификации.

Герметичность и особенности монтажа

2РМГ39Б4Ш2Е2Б относится к блочным герметичным разъёмам. Герметичность позволяет применять изделие в условиях повышенной влажности и загрязнённости, что важно для аппаратуры, работающей в неблагоприятной среде. Монтаж выполняется на панели или плате блока, а сочленение с ответной частью — резьбовое.

Применение и условия эксплуатации

Соединитель востребован там, где требуется компактное и надёжное соединение небольшого числа цепей в составе блока. Типовые применения:

1. Радиоэлектронная аппаратура и блоки приборов.
2. Контрольно-измерительные приборы и измерительные системы.
3. Радиотехнические устройства и средства автоматики.
4. Промышленное оборудование с электрическими цепями постоянного и переменного тока.

Электрические характеристики — рабочее напряжение до 560–700 В, частота до примерно 3 МГц, ток до 8 А на контакт — определяют область применения соединителя как элемента цепей среднего класса по мощности и надёжности. Теплостойкость исполнения 2Е2 достигает примерно 200 °C, а рабочий диапазон температур составляет ориентировочно от минус 60 до плюс 100 °C и выше в зависимости от модификации.

Ключевые подтверждённые характеристики

• Серия: 2РМ, исполнение 2РМГ.
• Тип части: вилка штыревая (Ш).
• Корпус: блочный (Б), условный размер 39.
• Число контактов: 4.
• Сопротивление контакта: обычно не более 0,005 Ом.
• Ток на контакт: до 8 А.
• Рабочее напряжение: до 560–700 В в зависимости от исполнения.
• Частота: до примерно 3 МГц.
• Покрытие контактов: химникель.
• Теплостойкость: до примерно 200 °C.
• Рабочие температуры: ориентировочно от минус 60 до плюс 100 °C и выше.

Сведения о производителе, комплектации, сертификатах и гарантии в предоставленных данных отсутствуют. Артикул изделия — 1248, категория — 2РМГ.
