Назначение соединителя 2РМГ39Б4Ш2Е2

2РМГ39Б4Ш2Е2 — низкочастотный цилиндрический герметичный электросоединитель типа «вилка» с блочным (приборным) корпусом. Он предназначен для соединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Соединитель обеспечивает надежное соединение и расчленение цепей, работающих с постоянным током, переменным током частотой до 3 МГц, а также с импульсными сигналами.

Блочное исполнение корпуса позволяет применять изделие в составе приборных блоков и стоек, где требуется компактное размещение точки электрического стыка. Приемка «5» подтверждает, что изделие соответствует повышенным требованиям к качеству и надежности, предъявляемым к соединителям специального назначения.

Технические особенности и характеристики

Конструкция соединителя рассчитана на эксплуатацию в жестких условиях. Ниже приведены подтвержденные параметры изделия.

• Условный размер корпуса — 39.
• Количество контактов — 4.
• Диаметр контактов — 1,5 мм.
• Тип сочленения — резьбовое.
• Способ монтажа — объемная пайка, без патрубка.
• Покрытие контактов — химический никель, обозначение Е.
• Индекс теплостойкости — 2, что соответствует теплостойкости до 200 градусов Цельсия.
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.
• Максимальный ток на контакт — до 4 А.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия или до плюс 200 градусов Цельсия.
• Количество сочленений — до 500.
• Сопротивление контактов — не более 4 мОм.

Герметичное исполнение корпуса препятствует проникновению влаги и загрязнений внутрь соединителя, что важно при работе в условиях повышенной влажности и пониженного давления. Резьбовое сочленение обеспечивает механическую фиксацию ответных частей и стабильность электрического контакта при вибрации.

Применение и условия эксплуатации

Соединитель 2РМГ39Б4Ш2Е2 применяется в радиоэлектронной аппаратуре общего и специального назначения. Он востребован в тех случаях, когда требуется передача сигналов и питания по нескольким цепям одновременно, а также надежное соединение-расчленение при обслуживании и замене блоков. Область применения охватывает приборные корпуса, стойки и блоки, где используется объемный монтаж пайкой.

Параметры изделия обеспечивают надежность в условиях вибрации, пониженного давления и повышенной влажности. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 допускает эксплуатацию в умеренном и холодном климате при размещении в помещениях, где отсутствует прямое воздействие осадков и ветра. Сочетание теплостойкости до 200 градусов Цельсия и расширенного диапазона рабочих температур позволяет использовать соединитель в аппаратуре, подвергающейся нагреву при работе или технологической обработке.

Покрытие контактов химическим никелем снижает переходное сопротивление и повышает коррозионную стойкость. Значение сопротивления контактов не более 4 мОм и допустимый ток до 4 А на контакт дают возможность подключать как сигнальные, так и силовые цепи в пределах указанных нагрузок. Ресурс до 500 сочленений достаточен для периодического обслуживания и замены блоков в течение срока службы аппаратуры.

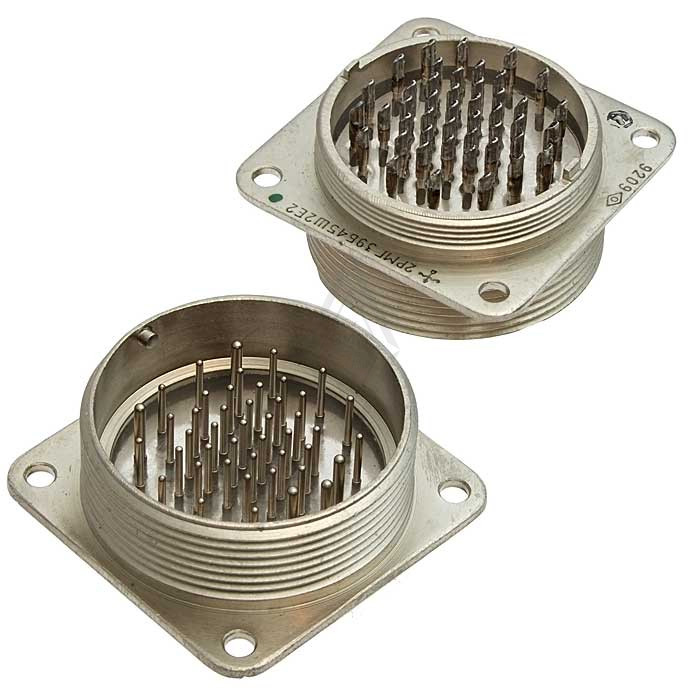

Монтаж выполняется объемной пайкой без патрубка, что упрощает установку на платы и в жгуты. Для правильного подбора ответной части необходимо учитывать условный размер корпуса 39, тип сочленения и число контактов — 4. Изображение типичного соединителя 2РМГ в собранном и разобранном виде иллюстрирует блочную конструкцию вилки и помогает оценить компоновку при монтаже.
