Назначение соединителя 2РМГ39Б4Ш2Е2 «5»

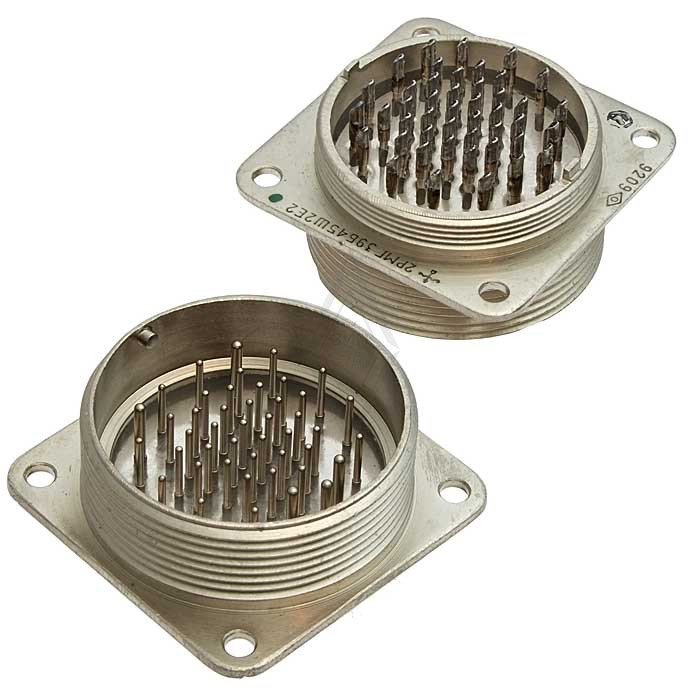

2РМГ39Б4Ш2Е2 «5» — герметичный цилиндрический электрический соединитель (вилка блочного типа) из серии 2РМГ. Изделие предназначено для надёжного соединения электрических цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсных сигналов. Применение приёмки «5» подтверждает, что соединитель прошёл приёмочные испытания по установленным требованиям и допущен к использованию в ответственных электротехнических и радиотехнических изделиях, где предъявляются повышенные требования к стабильности параметров и герметичности.

Артикул товара — 1246, категория — 2РМГ. Производитель в данных о товаре не указан.

Подтверждённые особенности конструкции

Соединитель выполняется как приборная вилка блочного типа без кожуха или патрубка. Обозначение «Ш» указывает на исполнение без патрубка, что позволяет применять изделие для монтажа как экранированного, так и неэкранированного кабеля. Корпус металлический. Резьбовое сочленение дополнено одношпоночной поляризацией корпусов, которая исключает неправильное соединение ответных частей.

Серия 2РМГ обеспечивает герметичность; помимо базовой серии выпускается модификация 2РМГД, предназначенная для длинных линий. Минимальная наработка изделия составляет 1000 часов, ресурс сочленений-расчленений — до 500 циклов.

Соединитель соответствует климатическому исполнению УХЛ2.1 по ГОСТ 15150-69. Изготовитель гарантирует работоспособность при температурах от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, а в зависимости от модификации — до плюс 200 градусов Цельсия.

Основные электрические и эксплуатационные параметры

• Условный размер корпуса — 39, что соответствует серии с 45 контактами.
• Максимальное рабочее напряжение — до 700 вольт.
• Сопротивление изоляции — не менее 5000 мегаом.
• Ток через контакты — до 8 ампер.
• Сопротивление контактов — 0,005 ома.
• Передаваемые сигналы — постоянный ток, переменный ток частотой до 3 мегагерц, импульсные сигналы.

Условия эксплуатации и устойчивость к внешним воздействиям

Соединитель рассчитан на эксплуатацию в жёстких условиях. Он выдерживает вибрацию в диапазоне от 1 до 5000 герц и ускорения до 1000 метров на секунду в квадрате. Работоспособность сохраняется при атмосферном давлении от 1,34 умноженное на 10 в минус десятой степени паскаля и при влажности до 98 процентов при температуре плюс 25 градусов Цельсия.

Совокупность герметичного исполнения, металлического корпуса и климатического исполнения УХЛ2.1 по ГОСТ 15150-69 делает изделие пригодным для работы в составе аппаратуры, подвергающейся перепадам температуры, вибрационным нагрузкам, воздействию влаги и пониженного атмосферного давления.

Область применения

Благодаря сочетанию герметичности, стойкости к вибрации и широкому диапазону рабочих температур соединитель 2РМГ39Б4Ш2Е2 «5» применяется в электрических цепях ответственного назначения, где требуется надёжное разъёмное соединение кабельных линий и блоков аппаратуры. Исполнение без патрубка упрощает монтаж экранированного и неэкранированного кабеля непосредственно в корпусе прибора.

Приёмка «5» подтверждает пригодность изделия для использования в составе серийной и специальной аппаратуры, к которой предъявляются повышенные требования по надёжности и стабильности характеристик в течение установленной наработки.
