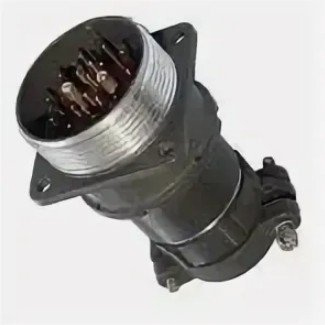

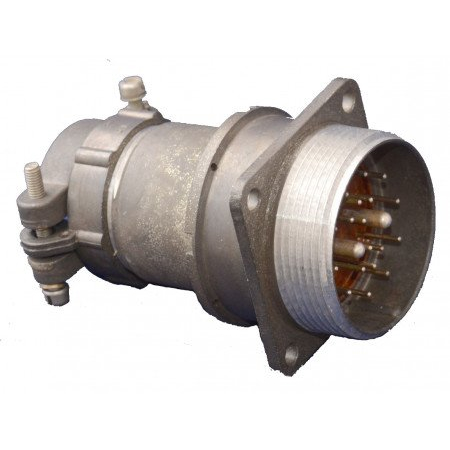

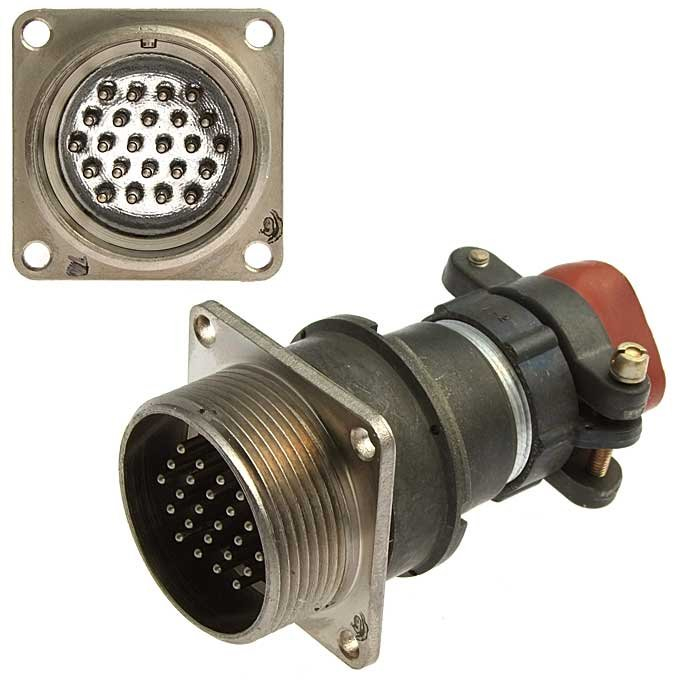

2РМГ33БПН20Ш4Е2 — это низкочастотный цилиндрический герметичный соединитель в виде приборной вилки с резьбовой фиксацией.​

Назначение

Он предназначен для работы в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов, используется для соединения и разъединения цепей в узлах радиоэлектронной аппаратуры общего и специального назначения.

Конструкция

Сочленение резьбовое, поляризация корпусов одношпоночная, покрытие контактов — химический никель. Метод монтажа — объемный с пайкой, для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.​

Характеристики

Условный размер корпуса — 33, вид корпуса — блочный (Б), патрубок прямой (П), общее количество контактов — 20. Теплостойкость до 200 °C, максимальное рабочее напряжение до 700 В, срок сохраняемости — 25 лет.​

Расшифровка обозначения

2РМГ — тип соединителя; 33 — размер корпуса; Б — блочный приборный корпус; ПН — прямой патрубок без левой резьбы; 20 — число контактов; Ш4 — контактное исполнение; Е2 — вариант.​
