Назначение и область применения

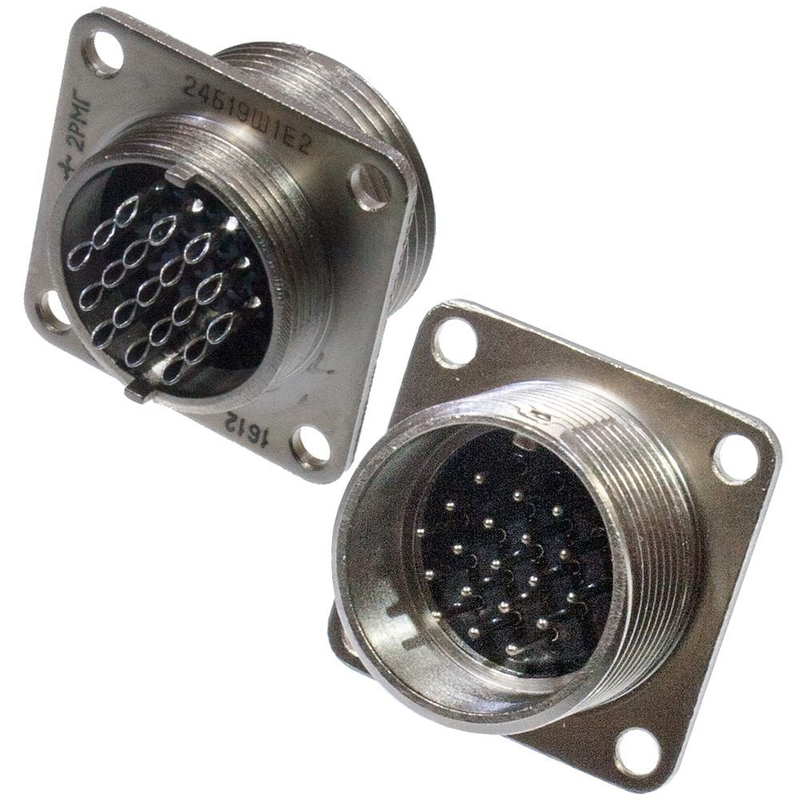

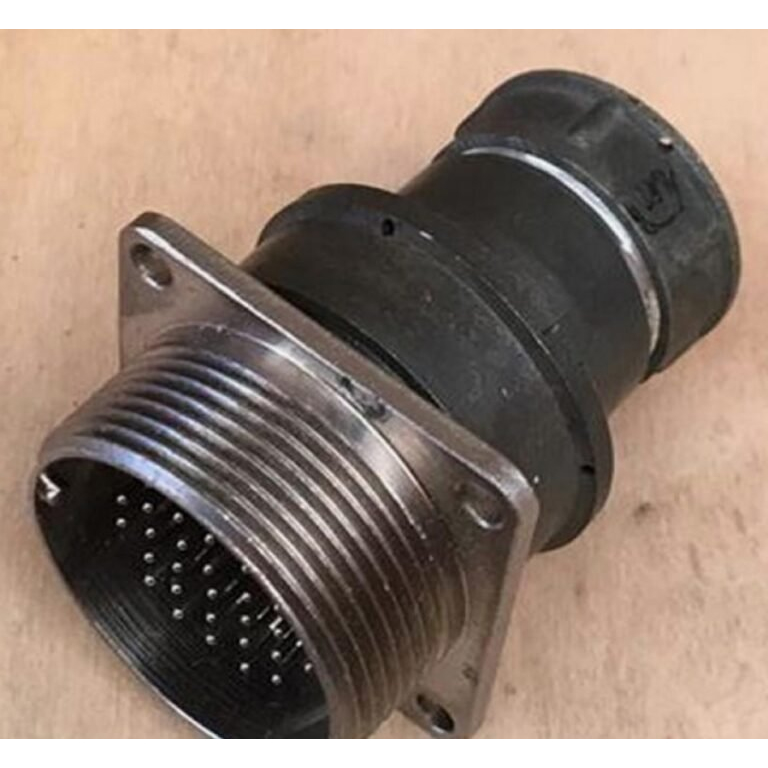

Блочная вилка 2РМГ33БПЭ20Ш1Е2 относится к серии низкочастотных цилиндрических соединителей 2РМГ и предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на внутренний монтаж и применяется в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно-измерительных приборов и специальных устройств, где требуется надёжное разъёмное соединение с высокой степенью защиты от внешних воздействий.

Герметичное исполнение и широкий диапазон рабочих температур позволяют использовать данный соединитель в условиях повышенной влажности, резких перепадов температуры и значительных механических нагрузок. Резьбовое сочленение с одношпоночной поляризацией корпусов исключает неправильную стыковку и обеспечивает стабильный электрический контакт на протяжении всего срока эксплуатации.

Конструктивные особенности и технические характеристики

Соединитель выполнен в климатическом исполнении УХЛ и имеет условный размер корпуса 33. Монтаж — объёмный, без кожуха, с толстым фланцем. Корпус изготовлен из металла, изолятор — из стекла, контакты покрыты химическим никелем, что обеспечивает высокую коррозионную стойкость и стабильность параметров.

Электрические параметры

• Количество контактов — 20, тип контактов — штыревые, диаметр контактов — 1 мм.
• Рабочее напряжение — не более 700 В для постоянного тока и 560 В для переменного тока.
• Рабочий ток — до 4,5 А на каждый контакт.
• Сопротивление контактов — не более 15 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Механические и климатические параметры

• Диапазон рабочих температур — от минус 60 до плюс 200 градусов Цельсия.
• Синусоидальная вибрация — от 5 до 5000 Гц с ускорением до 500 метров на секунду в квадрате.
• Одиночный удар — до 5000 метров на секунду в квадрате, многократный удар — до 1000 метров на секунду в квадрате.
• Ресурс — 500 циклов сочленения и расчленения.
• Габаритные размеры — приблизительно 40 на 40 на 25 мм, масса около 57 г.

Соединитель сохраняет работоспособность при относительной влажности до 98 процентов при температуре плюс 25 градусов Цельсия и рассчитан на функционирование в широком диапазоне атмосферных давлений. Изделие соответствует техническим условиям ГЕО.364.140 ТУ.

Преимущества и особенности применения

Благодаря стеклянному изолятору и герметичной конструкции вилка 2РМГ33БПЭ20Ш1Е2 обеспечивает надёжную защиту контактной группы от проникновения влаги, пыли и агрессивных сред. Это особенно важно при эксплуатации в промышленных установках, морском оборудовании, аппаратуре связи и системах автоматизации, где соединители подвергаются интенсивным механическим и климатическим воздействиям.

Модель отличается высокой механической стойкостью и стабильностью электрических характеристик. Резьбовое сочленение гарантирует плотное прилегание ответных частей и исключает самопроизвольное разъединение при вибрациях и ударах. Приборное исполнение с толстым фланцем упрощает крепление на панелях, шасси и корпусах оборудования.

Соединитель применяется в цепях питания, сигнальных линиях и слаботочных схемах, где требуется компактное разъёмное соединение с высокой плотностью контактов. Совместимость со стандартными ответными частями серии 2РМГ позволяет использовать вилку в составе ранее спроектированных устройств без доработки посадочных мест и монтажных отверстий.
