Назначение и область применения

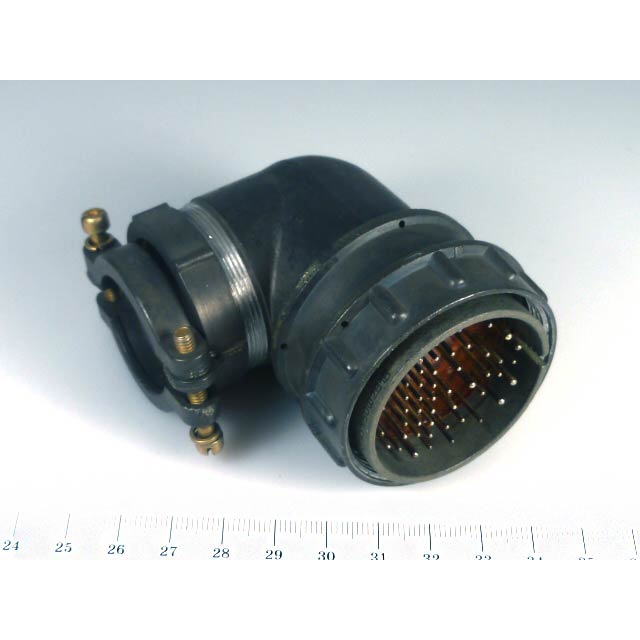

Соединитель 2РМГ33Б20Ш4Е2Б представляет собой цилиндрический герметичный низкочастотный разъём семейства 2РМ в блочном (приборном) исполнении вилки с резьбовым соединением. Изделие предназначено для соединения и разъединения электрических цепей постоянного, переменного и импульсного токов, в том числе в составе кабель-разъёмных соединений. Разъём рассчитан на работу в жёстких условиях: в приборных и блочных конструкциях, где требуется герметичность, стойкость к вибрациям и механическим нагрузкам.

Максимальная рабочая частота составляет порядка 3 МГц. Максимальное рабочее напряжение — до нескольких сотен вольт в зависимости от конкретного исполнения и технических условий. Сопротивление изоляции в нормальных условиях обычно не менее 5000 МОм, сопротивление контактов находится в единицах миллиом.

Подтверждённые особенности конструкции

По структуре условного обозначения изделие расшифровывается следующим образом:

• 2РМГ — низкочастотный цилиндрический герметичный разъём;
• 33 — условный размер корпуса;
• Б — блочный (приборный) корпус без левой резьбы;
• 20 — 20 контактов;
• Ш — вилка;
• 4 — сочетание контактов, включающее комбинацию контактных диаметров, в том числе силовые контакты диаметром 3 мм;
• Е — покрытие контактов химическим никелем;
• 2 — теплостойкость до +200 °C;
• Б в конце обозначения — дополнительное указание на блочную конструкцию и исполнение вилки.

Разъём имеет резьбовую фиксацию сочленения и одношпоночную поляризацию. Конструкция обеспечивает герметичность соединения и стойкость к утечке воздуха при перепадах давления. Климатическое исполнение ориентировано на жёсткие режимы — УХЛ2.1 по ГОСТ 15150-69. Изделие выдерживает удары и синусоидальную вибрацию в диапазоне частот от 1 до примерно 5000 Гц. Производитель подтверждает высокую механическую прочность: до нескольких сотен ударов и многократные вибрационные воздействия, а также ресурс в сотни тысяч циклов сочленений-расчленений.

Применение и монтаж

Соединитель 2РМГ33Б20Ш4Е2Б применяется для внутреннего монтажа в приборах, блоках, аппаратуре связи и контрольно-проверочных средствах, где требуется надёжное и герметичное соединение с кабелем. Монтаж контактов выполняется, как правило, пайкой; метод монтажа — объёмный. Патрубок может быть прямым для экранированного или неэкранированного кабеля.

Изделие поставляется в заводской упаковке. Приёмка — «5». Год выпуска — 2022. Артикул — 20060. Категория — 2РМГ. Производитель — Электросоединитель.
