Назначение соединителя 2РМГ33Б20Ш4Е2

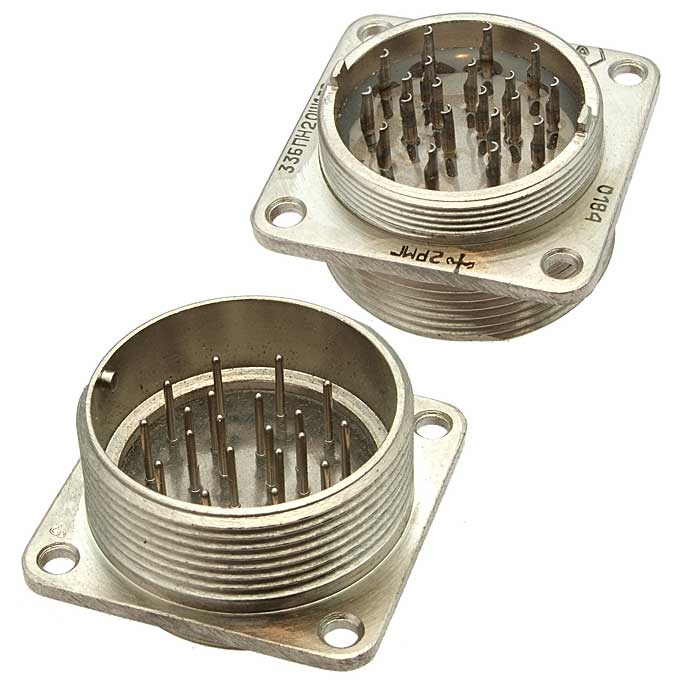

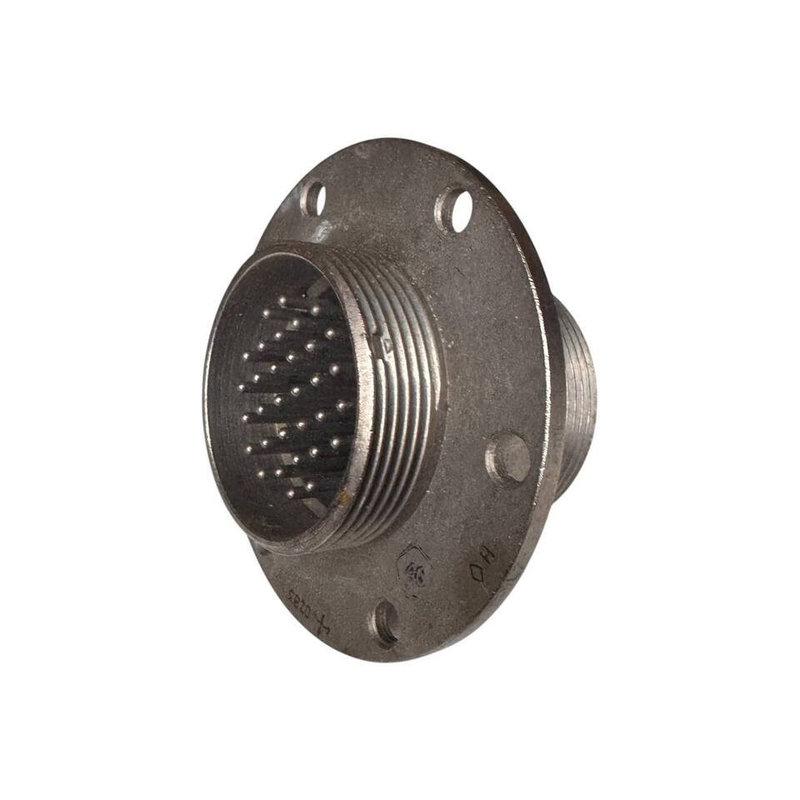

2РМГ33Б20Ш4Е2 — это вилка приборная низкочастотная цилиндрическая герметичная с резьбовой фиксацией, предназначенная для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Изделие применяется там, где требуется надёжное герметичное соединение электрических цепей между блоками аппаратуры и внешними кабельными линиями.

Соединитель относится к типу 2РМГ — герметичным низкочастотным цилиндрическим соединителям. Он предназначен для внутреннего монтажа в составе электро-, радио- и контрольно-измерительных приборов, а также других устройств, в которых важна стабильность электрического контакта при воздействии климатических и механических нагрузок.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМГ33Б20Ш4Е2 содержит полную информацию о конструкции изделия. Расшифровка обозначения приведена ниже.

• 2РМГ — тип соединителя, герметичное исполнение;
• 33 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса;
• 20 — число контактов;
• Ш4 — прямой патрубок с гайкой для экранированного кабеля;
• Е2 — другие параметры исполнения.

Соединение корпусов резьбовое, с одношпоночной поляризацией, что исключает неправильное сочленение и обеспечивает надёжную фиксацию. Покрытие контактов — химникель. Монтаж выполняется объёмным способом, пайкой, для внутренней установки.

Вилка сочленяется с кабельными розетками 2РМТ по ТУ ГЕ0.364.126ТУ или аналогичным. Такой вариант позволяет собирать разъёмные соединения между прибором и кабелем без применения дополнительных переходных элементов.

Технические характеристики

Основные параметры соединителя определяют область его применения и допустимые условия эксплуатации. Ниже перечислены подтверждённые характеристики изделия.

• Максимальное рабочее напряжение — 560 или 700 В в зависимости от модификации;
• Максимальная частота — 3 МГц;
• Сопротивление изоляции — не менее 5000 МОм;
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69;
• Теплостойкость — до 100 градусов Цельсия или до 200 градусов Цельсия в зависимости от модификации;
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия либо до плюс 200 градусов Цельсия для соответствующей модификации;
• Устойчивость к синусоидальной вибрации — до 5000 Гц при ускорении до 50g;
• Устойчивость к механическим ударам — до 500g;
• Минимальная наработка — 1000 часов;
• Количество сочленений-расчленений — до 500.

Указанные значения подтверждают, что вилка рассчитана на длительную работу в условиях повышенных вибрационных и ударных нагрузок, а также в широком диапазоне температур. Герметичное исполнение корпуса защищает контактную группу от воздействия влаги и загрязнений.

Применение

Соединитель 2РМГ33Б20Ш4Е2 применяется в электро-, радио- и контрольно-измерительных приборах, где требуется надёжное герметичное соединение. Благодаря 20 контактам, резьбовой фиксации и одношпоночной поляризации он подходит для передачи сигналов и питания в составе блоков, работающих в цепях постоянного, переменного и импульсного тока.

Прямой патрубок Ш4 с гайкой предназначен для подключения экранированного кабеля, что важно при работе с сигнальными цепями, чувствительными к помехам. Исполнение УХЛ2.1 и стойкость к вибрации до 5000 Гц делают изделие пригодным для аппаратуры, эксплуатируемой в жёстких климатических и механических условиях.

Монтаж объёмной пайкой для внутренней установки предполагает использование вилки в составе приборного блока, а сочленение с кабельными розетками 2РМТ обеспечивает разъёмное соединение прибора с внешним кабелем. Ресурс до 500 сочленений-расчленений и наработка не менее 1000 часов позволяют применять соединитель в оборудовании, требующем периодического подключения и отключения кабельных линий.
