Назначение соединителя 2РМГ33Б20Ш4Е2

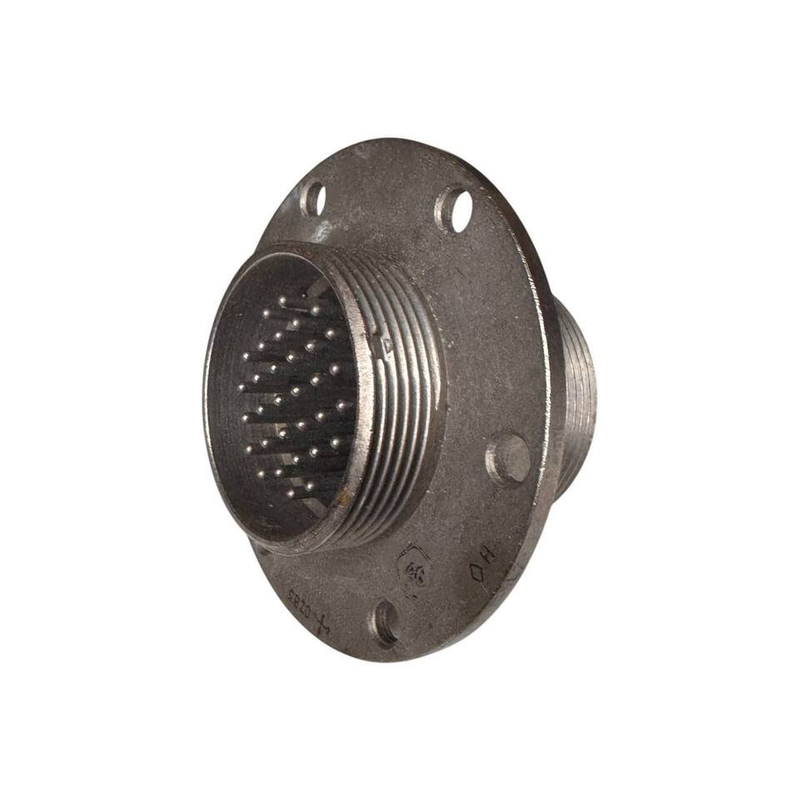

2РМГ33Б20Ш4Е2 — это герметичная блочная (приборная) вилка цилиндрического типа из серии низкочастотных соединителей 2РМГ. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Основная функция соединителя — соединение и разъединение электрических контактов внутри приборов и блоков аппаратуры. Вилка сочленяется с кабельными розетками 2РМТ, образуя разъёмное электрическое соединение.

Расшифровка обозначения

Маркировка 2РМГ33Б20Ш4Е2 построена по стандартной схеме условных обозначений серии 2РМГ и содержит полную информацию о конструкции и параметрах изделия.

• 2РМГ — тип соединителя: герметичный цилиндрический.
• 33 — условный размер корпуса.
• Б — блочный (приборный) корпус без левой резьбы.
• 20 — количество контактов.
• Ш — объёмная компоновка контактов с пайкой (внутренний монтаж).
• 4 — диаметры контактов: комбинация 1,0 мм и 3,0 мм.
• Е — резьбовая фиксация сочленения.
• 2 — теплостойкость до 200 °C.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 700 В. Сопротивление изоляции составляет не менее 5000 МОм. Изделие сохраняет работоспособность при воздействии вибрации в диапазоне от 1 до 5000 Гц с ускорением до 50g, а также при ударах с перегрузкой до 500g.

Диапазон рабочих температур — от минус 60 °C до плюс 200 °C. Допускается эксплуатация при относительной влажности 98 % и температуре плюс 40 °C, а также в условиях вакуума до 10 в минус двенадцатой степени мм рт. ст.

Герметичность и ресурс

Корпус соединителя герметичен: утечка воздуха при давлении 1,5 кгс/см² не допускается. Наработка изделия составляет не менее 1000 часов. Назначенный срок службы — 25 лет. Ресурс по сочленениям и расчленениям — до 500 циклов.

Применение

Благодаря герметичному исполнению, широкому температурному диапазону и стойкости к вибрационным и ударным нагрузкам соединитель 2РМГ33Б20Ш4Е2 применяется в приборах и блоках ответственного назначения, где требуется надёжное электрическое соединение. Вилка устанавливается на корпусе прибора и работает в паре с кабельными розетками серии 2РМТ. Внутренний монтаж выполняется пайкой, что обеспечивает стабильный электрический контакт.

Комбинация контактов диаметром 1,0 мм и 3,0 мм позволяет использовать соединитель как для передачи сигналов, так и для коммутации силовых цепей в пределах допустимого рабочего напряжения. Резьбовая фиксация сочленения повышает устойчивость разъёма к механическим воздействиям и вибрации.
