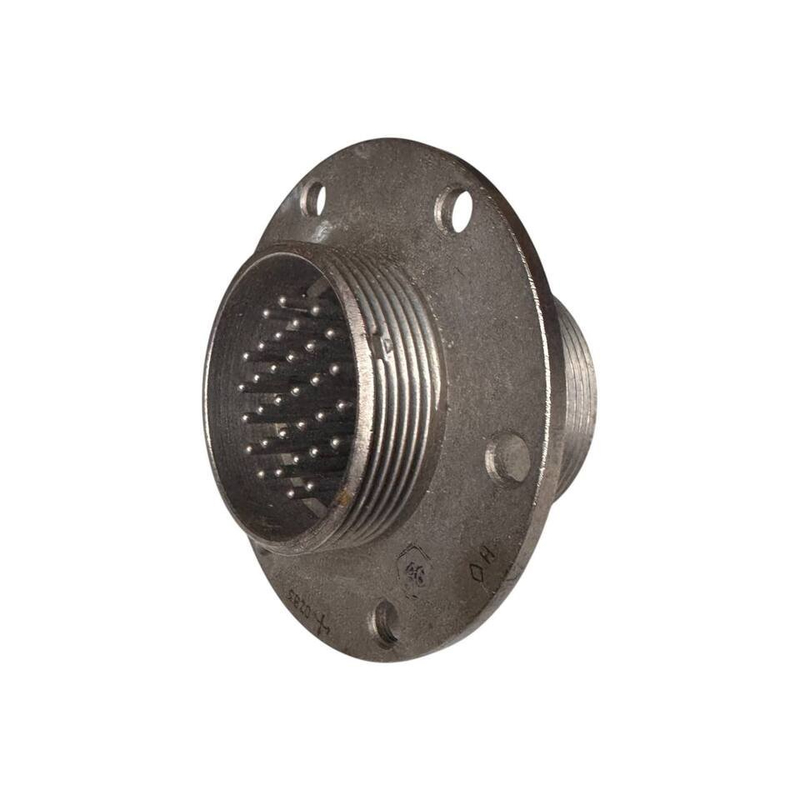

2РМГ33Б20Ш4Е2Б: герметичная блочная вилка для промышленного оборудования

2РМГ33Б20Ш4Е2Б — герметичный цилиндрический электрический соединитель серии 2РМГ, выполненный в виде приборной (блочной) вилки. Разъём предназначен для надёжного разъёмного соединения цепей постоянного, переменного и импульсного тока в аппаратуре, где важны вибростойкость, механическая прочность и устойчивость к сложным климатическим воздействиям.

Назначение разъёма 2РМГ33Б20Ш4Е2Б

Соединитель 2РМГ33Б20Ш4Е2Б применяется для внутреннего монтажа в электротехнических, измерительных, промышленных и специализированных системах. Конструкция с приборным креплением позволяет установить вилку непосредственно на корпус оборудования, шкаф автоматики, панель или другое стационарное изделие.

Разъём рассчитан на работу в цепях:

• постоянного тока;

• переменного тока частотой до 3 МГц;

• импульсного тока;

• сигнальных, управляющих и силовых линиях в пределах параметров контактной группы.

Герметичное исполнение делает соединитель актуальным для оборудования, работающего при перепадах температуры, высокой влажности, вибрации и механических нагрузках.

Конструктивные особенности

2РМГ33Б20Ш4Е2Б относится к цилиндрическим соединителям с резьбовым сочленением. Резьба обеспечивает плотную механическую фиксацию ответных частей, снижает риск самопроизвольного разъединения под воздействием вибраций и помогает сохранить стабильность электрического контакта при эксплуатации.

Ключевые особенности конструкции:

• приборное, или блочное, исполнение вилки;

• условный размер корпуса 33;

• 20 контактов в контактной вставке;

• одношпоночная поляризация корпусов;

• резьбовое сочленение;

• никелированное покрытие контактов;

• объёмный монтаж проводников пайкой;

• металлический корпус и изолятор из карболита.

Одношпоночная поляризация исключает произвольный поворот при соединении и помогает предотвратить ошибочное сопряжение контактов. Это особенно важно в многоконтактных цепях управления, измерения и питания.

Основные технические характеристики

При проектировании необходимо учитывать, что допустимый ток зависит от диаметра конкретного контакта, схемы распределения нагрузки, температуры, условий теплоотвода и характера нагрузки. Поэтому силовые цепи рекомендуется рассчитывать не только по номиналу отдельного контакта, но и по общей токовой нагрузке соединителя.

Совместимость и монтаж

Вилка 2РМГ33Б20Ш4Е2Б сочленяется с кабельными розетками соответствующей серии и типоразмера. В качестве ответной части указывается розетка 2РМ33К20Г4А1 ; также для приборных вилок 2РМГ применяются кабельные розетки 2РМТ соответствующего исполнения.

Монтаж проводников выполняют пайкой. Для надёжной работы соединения важно:

• соблюдать нумерацию контактов и схему распайки;

• подобрать провод по сечению и допустимому току контакта;

• исключить перегрев контактов при пайке;

• обеспечить механическую разгрузку кабеля;

• проверить поляризацию и полное резьбовое сочленение перед подачей напряжения;

• использовать ответную часть с совпадающей схемой расположения контактов и кодом поляризации.

Где используется 2РМГ33Б20Ш4Е2Б

Многоконтактная герметичная вилка востребована в системах, где требуется объединить несколько силовых, управляющих и сигнальных цепей в одном прочном разъёмном интерфейсе. Типичные области применения включают:

• промышленную автоматику и шкафы управления;

• контрольно-измерительную аппаратуру;

• испытательные стенды;

• станочное и технологическое оборудование;

• транспортные и специализированные электронные системы;

• системы связи, телеметрии и управления;

• оборудование, эксплуатируемое при вибрационных и климатических воздействиях.

Таким образом, 2РМГ33Б20Ш4Е2Б представляет собой 20-контактную герметичную блочную вилку с резьбовой фиксацией, рассчитанную на применение в ответственных электрических соединениях. Сочетание механической прочности, высокой изоляции, вибростойкости и широкого температурного диапазона делает этот разъём практичным решением для промышленной и специализированной аппаратуры.
