Назначение и область применения

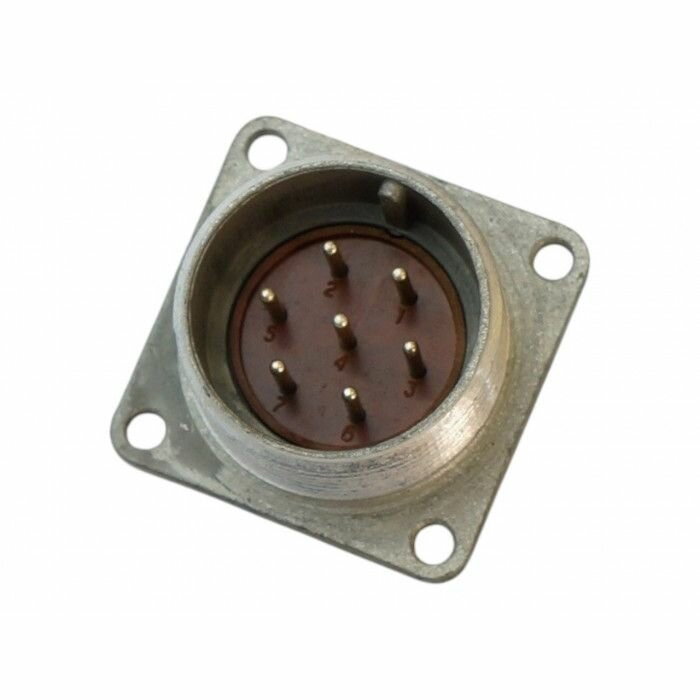

Соединитель 2РМГ33Б20Ш1Е2Б представляет собой герметичную низкочастотную цилиндрическую вилку блочного исполнения серии 2РМГ. Изделие предназначено для эксплуатации в электрических цепях постоянного, переменного (до частоты порядка 3 МГц) и импульсного токов. Вилка монтируется непосредственно на прибор, блок или корпус оборудования и сочленяется с кабельной розеткой серии 2РМТ. Благодаря герметичному исполнению соединитель может применяться в аппаратуре, работающей в условиях повышенной влажности, запылённости и значительных перепадов температур.

Соединители данной серии широко используются в промышленной электронике, измерительной технике, системах связи и автоматизированных комплексах, где требуется надёжное разъёмное соединение с высокой степенью защиты от внешних воздействий. Блочная конструкция с фланцем обеспечивает жёсткое крепление вилки к несущей панели или шасси.

Конструктивные особенности

Соединитель выполнен по схеме «вилка блочная»: ответная часть фиксируется на кабеле, а данная вилка устанавливается стационарно. Корпус и кожух металлические, без патрубка, с толстым фланцем для блочного монтажа. Тип сочленения — резьбовой, с одношпоночной поляризацией корпусов, что исключает неправильное подключение ответной части и гарантирует однозначную ориентацию при стыковке.

Условный размер корпуса — 33, ряд «Ш1» означает однорядный контактный набор. Количество контактов — 20 штыревых, диаметр каждого контакта составляет 1 мм. Материал изолятора — стекло или карбонасоподобный материал в зависимости от конкретной модификации. Такое исполнение обеспечивает высокую стойкость к вибрационным и ударным нагрузкам, а также стабильность электрических параметров в широком диапазоне температур.

Электрические параметры

• Номинальное рабочее напряжение — до порядка 700 В для контактов диаметром 1 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочий ток — порядка 4,5 А на один контакт.
• Суммарная допустимая нагрузка на разъём — около 75 А.

Климатическое исполнение и механическая стойкость

• Климатическое исполнение — УХЛ.
• Рабочий диапазон температур — примерно от минус 60 °C до плюс 200 °C.
• Допустимая относительная влажность — до 98% при температуре плюс 25 °C.
• Устойчивость к синусоидальной вибрации — в диапазоне примерно 1–5000 Гц.
• Стойкость к многократным ударам — до 1000 м/с², к одиночным ударам — до 5000 м/с².
• Механический ресурс — около 500 циклов сочленения и разъединения.
• Ресурс при максимальной температуре плюс 80 °C — порядка 1500 часов.

Приёмка и комплектация

Изделие имеет приёмку «5», что соответствует установленным требованиям к контролю качества для данной категории соединителей. Год выпуска — 8. Артикул товара — 70081. Точных сведений о производителе, стране производства, комплектации и гарантийных обязательствах в исходных данных не указано, поэтому данные параметры не приводятся.

Соединитель 2РМГ33Б20Ш1Е2Б поставляется как самостоятельное изделие и предназначен для установки в аппаратуру при её производстве, ремонте или модернизации. Герметичное исполнение и металлический корпус с фланцем позволяют применять вилку в составе оборудования, эксплуатируемого в жёстких условиях, включая воздействие влаги и механических нагрузок. При подборе ответной части следует учитывать тип сочленения «вилка блочная — розетка кабельная» и необходимость совпадения количества и расположения контактов, а также шпоночной поляризации.
