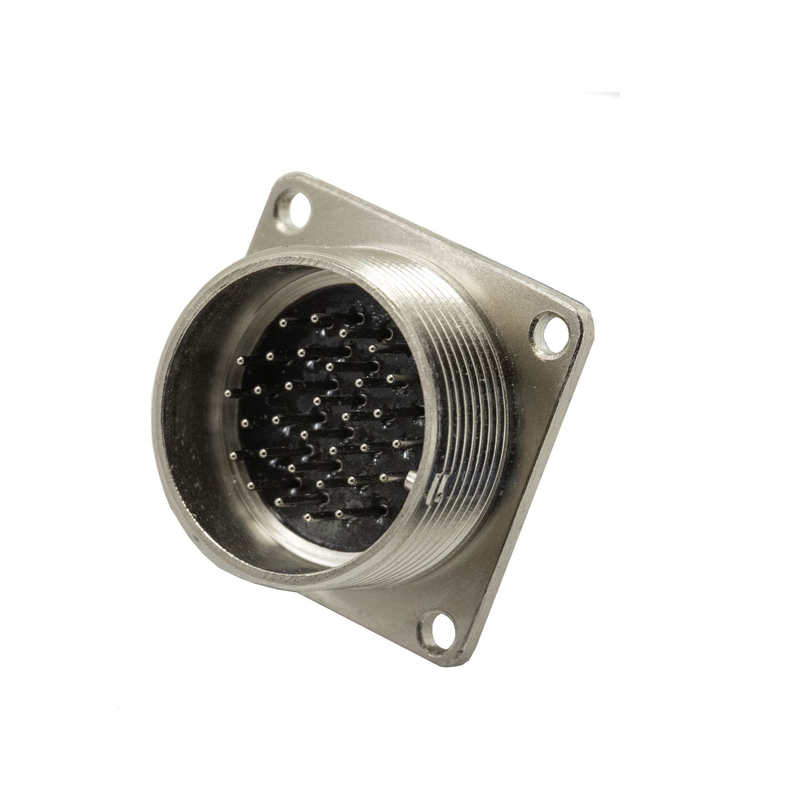

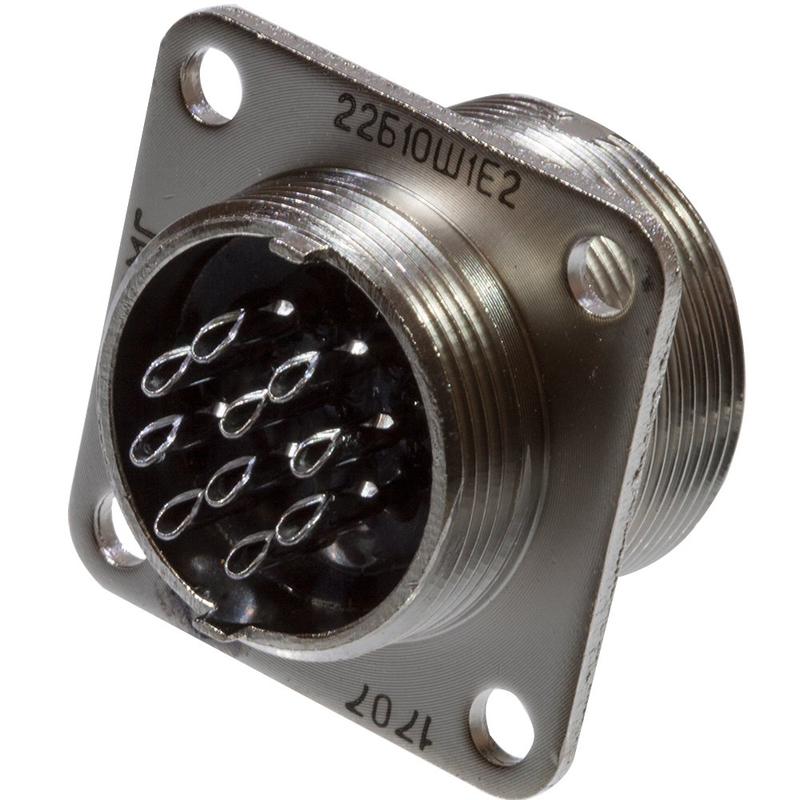

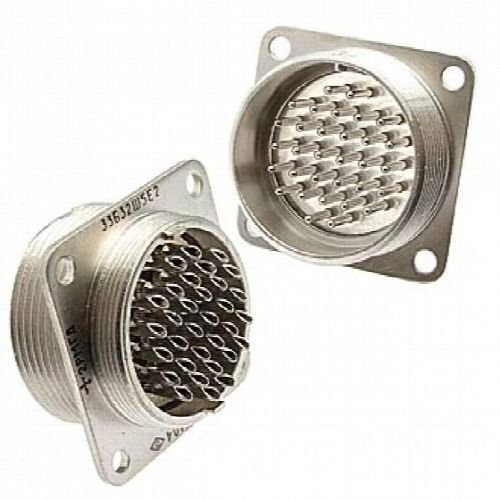

2РМГ33Б20Ш1Е2 «ОС» — это герметичная низкочастотная цилиндрическая вилка приборного (блочного) типа с резьбовым сочленением. Она предназначена для работы в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов, с сопротивлением контакта не более 0,015 Ом.

Основные характеристики

• Диаметр корпуса: 33 мм, количество контактов: 20.

• Покрытие контактов: никель (Е), сочетание контактов: 1 мм, теплостойкость: до 200 °С.

• Климатическое исполнение: УХЛ, сопротивление изоляции: не менее 5000 МОм.

Назначение и исполнение

Соединитель используется в приборах и оборудовании с одношпоночной поляризацией корпусов. Маркировка «ОС» обозначает категорию качества (приёмка повышенной надёжности по ТУ типа бР0.364.103ТУ или ГЕ0.364.140ТУ). Вилка монтируется объёмным способом с пайкой и сочленяется с розетками серий 2РМ или 2РМТ.
