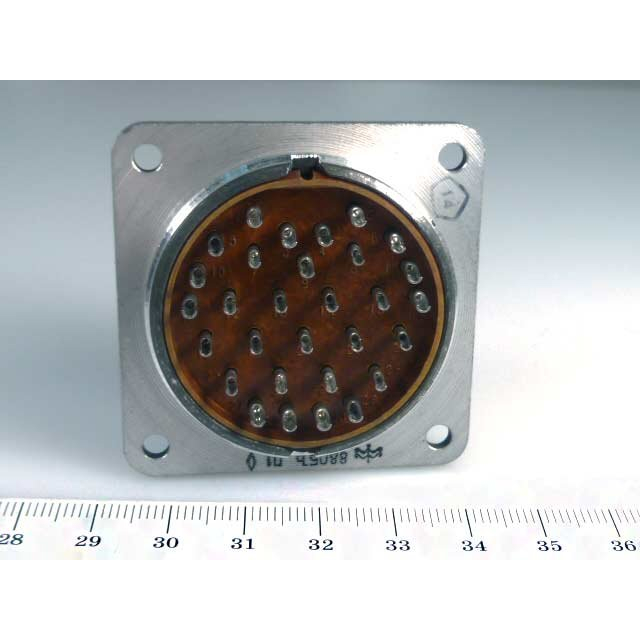

2РМГ33Б20Ш1Е2 — герметичная приборная вилка для надежных электрических соединений

2РМГ33Б20Ш1Е2 — цилиндрический низкочастотный герметичный соединитель серии 2РМГ, выполненный в виде приборной (блочной) вилки. Разъем предназначен для создания надежных разъемных соединений в цепях постоянного, переменного и импульсного тока, включая цепи переменного тока частотой до 3 МГц.

Конструкция 2РМГ33Б20Ш1Е2 ориентирована на эксплуатацию в аппаратуре, где особенно важны устойчивость контакта, защита от внешних воздействий и механическая прочность соединения. Резьбовой способ сочленения предотвращает самопроизвольное разъединение при вибрации, а одношпоночная поляризация исключает неправильную ориентацию ответной части при подключении.

Расшифровка маркировки

Маркировка разъема содержит основные сведения о его конструктивном исполнении:

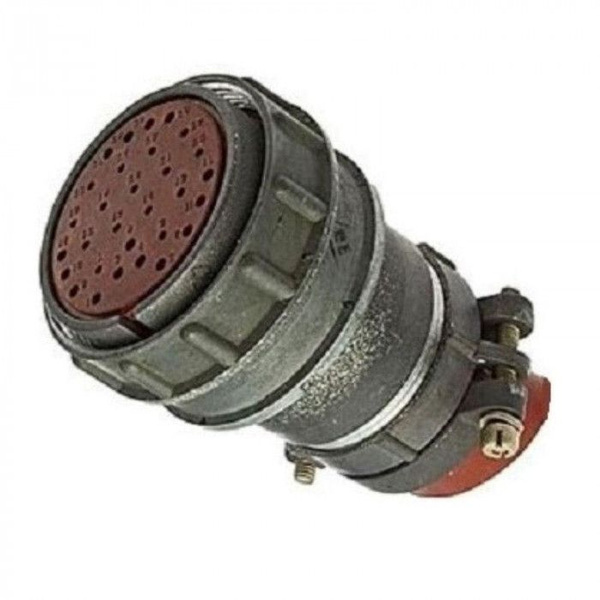

Разъем представляет собой неподвижную часть соединения, предназначенную для установки на корпус электротехнического устройства, приборную панель, шкаф автоматики или другое оборудование. Для формирования пары применяется совместимая ответная часть соответствующей серии и контактной схемы.

Основные характеристики 2РМГ33Б20Ш1Е2

Вилка 2РМГ33Б20Ш1Е2 имеет 20 круглых штыревых контактов диаметром 1 мм. Контакты изготовлены из латуни и имеют химическое никелевое покрытие, которое помогает повысить стойкость контактной группы к окислению и внешним воздействиям.

К ключевым характеристикам относятся:

• Герметичное исполнение корпуса.

• Условный размер корпуса — 33.

• Количество контактов — 20.

• Диаметр каждого контакта — 1 мм.

• Номинальное рабочее напряжение — до 700 В.

• Допустимая токовая нагрузка — до 4,5 А на один контакт.

• Допустимая суммарная нагрузка на соединитель — до 75 А.

• Переходное сопротивление контакта — не более 0,015 Ом.

• Сопротивление изоляции — не менее 5000 МОм.

• Резьбовое сочленение частей разъема.

• Одношпоночная поляризация корпуса.

• Металлический корпус и стеклянный изолятор.

• Неразборная контактная часть без возможности извлечения отдельных контактов.

Для монтажа и компоновки аппаратуры также важны габаритные параметры: ориентировочные размеры корпуса составляют 40 × 40 × 26,5 мм, а резьбовая часть имеет размер М33 × 1,5.

Устойчивость к условиям эксплуатации

2РМГ33Б20Ш1Е2 разработан для применения в условиях, где обычные разъемы могут не обеспечивать требуемой надежности. Герметичная конструкция снижает влияние пыли, влаги и неблагоприятной окружающей среды на контактные элементы.

Разъем сохраняет работоспособность в широком температурном диапазоне — от −60 до +200 °C. Он рассчитан на воздействие вибраций в диапазоне 5–5000 Гц, механических ударов и повышенной влажности. Указанный ресурс соединителя составляет до 500 циклов сочленения и расчленения, что делает его подходящим для многократно обслуживаемых приборных соединений.

Где применяется разъем 2РМГ33Б20Ш1Е2

Приборная вилка 2РМГ33Б20Ш1Е2 применяется в электротехнических и электронных системах, где необходима передача питания, управляющих сигналов или измерительных цепей через многоконтактное герметичное соединение.

Типичные направления использования:

• Системы промышленной автоматики и управления.

• Контрольно-измерительная аппаратура.

• Электрошкафы, приборные панели и распределительное оборудование.

• Испытательные стенды и лабораторные комплексы.

• Транспортное, специальное и бортовое оборудование.

• Аппаратура, работающая при вибрациях, температурных перепадах и высокой влажности.

• Системы связи, телеметрии и сигнальные цепи с повышенными требованиями к надежности соединения.

Благодаря 20 контактам разъем позволяет объединить в одном интерфейсе несколько независимых цепей: питание, дискретные сигналы, управляющие линии и измерительные каналы. При проектировании важно учитывать предельный ток каждого контакта и суммарную нагрузку на соединитель, а также правильно подобрать ответную часть по серии, контактной схеме и типу сочленения.

Итог

2РМГ33Б20Ш1Е2 — это герметичная 20-контактная приборная вилка с штыревыми контактами диаметром 1 мм, резьбовой фиксацией и металлическим корпусом. Разъем сочетает устойчивость к вибрации, механическим нагрузкам, влажности и широкому диапазону температур, поэтому подходит для надежных межблочных соединений в промышленной, измерительной и специальной аппаратуре.
