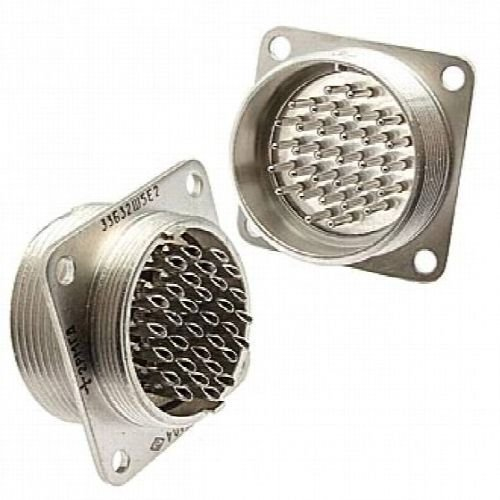

2РМГ33Б20Ш1Е2 «5» — это герметичная блочная вилка (приборная) из серии низкочастотных цилиндрических соединителей 2РМГ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Соединитель имеет условный размер корпуса 33, 20 контактов диаметром 1 мм с покрытием хим. никелем, резьбовое сочленение и объемный метод монтажа (пайка). Номинальное напряжение — до 700 В, рабочий ток на контакт — 4,5 А (общий на разъем — до 75 А), сопротивление контактов — не более 15 мОм. Работает в диапазоне температур от -60 до +200 °C, с ресурсом 500 циклов сочленения-расчленения и сроком хранения до 25 лет.

Условия эксплуатации

Выдерживает синусоидальную вибрацию 5–5000 Гц с ускорением 500 м/с², акустические шумы до 170 дБ, механические удары до 5000 м/с² (одиночный) и 1000 м/с² (многократный), сопротивление изоляции — 5000 МОм. Климатическое исполнение — УХЛ, герметичность обеспечена, материал корпуса — металл, изолятора — стекло (прессматериал).

Маркировка и приемка

Обозначение расшифровывается как: 2РМГ (серия), 33 (размер корпуса), Б (блочный корпус без кожуха), 20 (кол-во контактов), Ш (вилка), 1 (набор контактов Ø1 мм), Е2 (химникель), «5» — вид приемки ВП, ПЗ по ТУ ГЕ0.364.140ТУ.

Габариты — 40×40×25 мм, масса — 57,1 г, предназначена для надежного соединения в промышленных и приборных системах.
