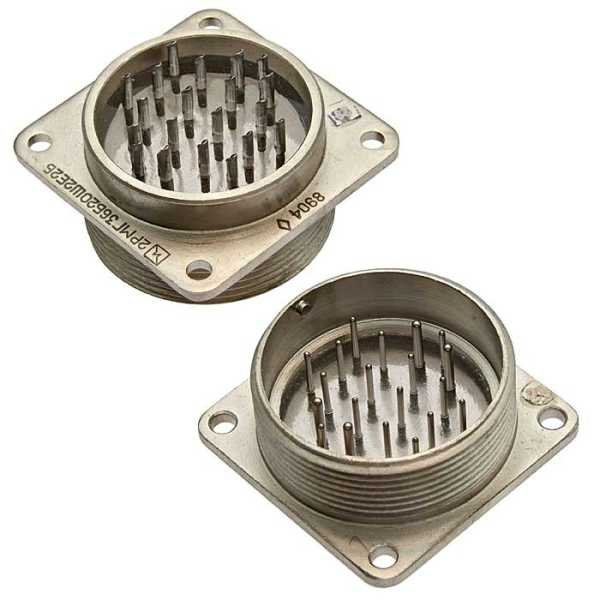

2РМГ33Б20Ш1Е2 «5» — это блочная вилка низкочастотного цилиндрического герметичного разъёма производства завода «Электросоединитель», соответствующая нормам ГЕ0.364.140 ТУ или аналогичным, с видом приёмки «5» (ВП, ПЗ).

Основные характеристики

Она имеет 20 контактов диаметром 1 мм с покрытием хим. никелем, штыревые контакты и резьбовое сочленение. Разъём предназначен для работы при напряжении до 700 В и токе 4,5 А на контакт (до 75 А на разъём), устойчив к вибрации (5–5000 Гц, 50 g), ударам (до 500 g) и звуковому давлению 170 дБ. Сопротивление контактов не превышает 15 мОм, изоляции — 5000 МОм.

Условия эксплуатации

Рабочий диапазон температур — от -60 до +200 °C (теплостойкость 2), влажность до 98% при +25 °C, давление от 1,34×10⁻¹⁰ Па до 50,6×10⁴ Па. Климатическое исполнение УХЛ, ресурс — 500 циклов, срок хранения до 25 лет, наработка минимум 1500 часов при +80 °C.

Конструкция

Корпус блочный металлический без кожуха, с толстым фланцем, монтаж объёмный или на панель (пайка), размеры 40×40×25 мм, масса 57,1 г. Изолятор из стеклопрессованного материала (КМК-218Л), цвет стальной, герметичность обеспечена, поляризация одношпоночная.
