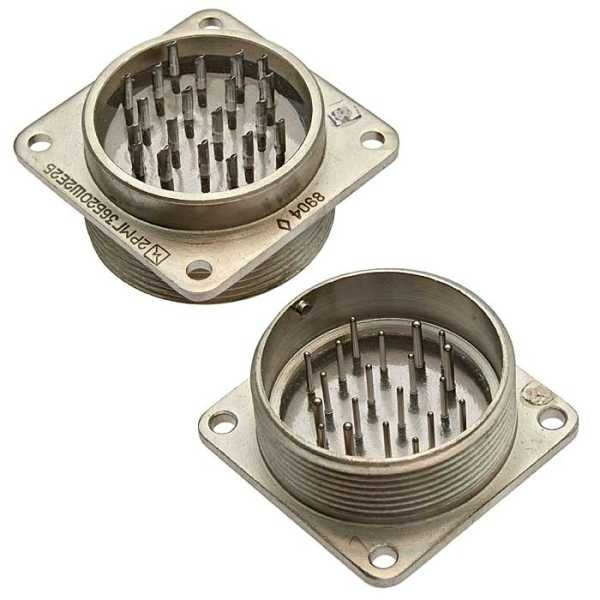

2РМГ33Б20Ш1Е2 «5» — это герметичная приборная вилка цилиндрического типа из серии низкочастотных соединителей 2РМГ с резьбовой фиксацией. Она предназначена для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.

Основные характеристики

Соединитель имеет блочный (приборный) корпус условного размера 33, 20 контактов диаметром 1 мм с покрытием химникелем, теплостойкость до 200 °С и рабочий диапазон температур от -60 до +200 °C. Максимальное рабочее напряжение — 700 В, ток на контакт — до 4,5 А (общий на разъем — до 75 А), сопротивление контакта — не более 0,015 Ом, сопротивление изоляции — не менее 5000 МОм. Выдерживает вибрацию 1–5000 Гц (до 50 g), удары до 500 g и акустические шумы 170 дБ.

Конструкция и монтаж

Вилка монтируется на панель пайкой, с резьбой M36×1,5 на накидной гайке, одношпоночной поляризацией и герметичностью. Изолятор из прессматериала КМК-218Л (стекло), цвет черный, контакты штыревые, извлекаемые — нет. Взаимосочетается с кабельными розетками 2РМТ.

Приемка и применение

Маркировка «5» соответствует приемке по ТУ ГЕ0.364.140ТУ, категория качества «ОТК», «ВП» или «ОС» по ГОСТ РВ. Минимальная наработка — 1000 часов, срок сохраняемости — 25 лет, климатическое исполнение УХЛ2.1.

Размер монтажного отверстия — 3,5 мм, расстояние между отверстиями — 32 мм.
