Назначение соединителя 2РМГ33Б20Ш1Е2

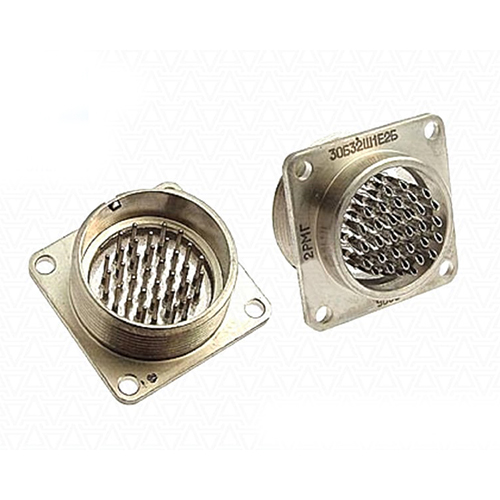

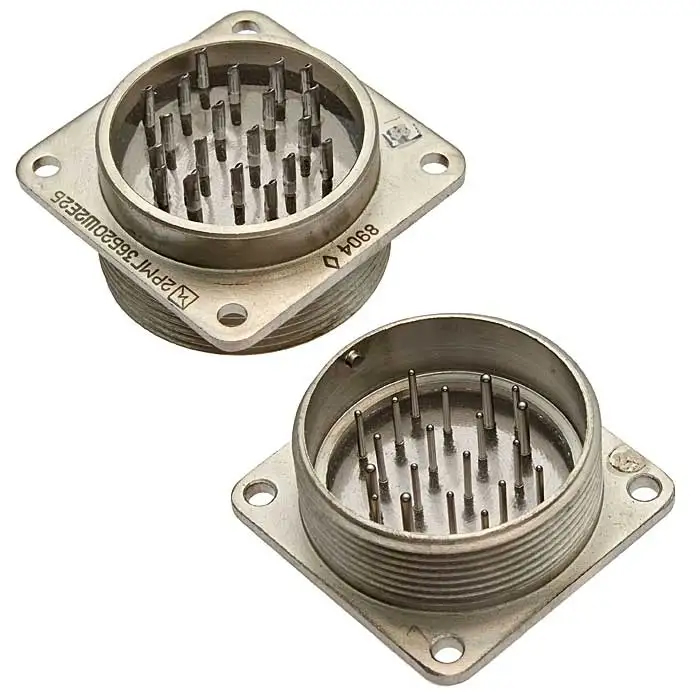

2РМГ33Б20Ш1Е2 — низкочастотный цилиндрический герметичный соединитель, вилка для приборного монтажа с резьбовой фиксацией сочленённого положения. Изделие предназначено для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Соединитель применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Вилки 2РМГ сочленяются с розетками 2РМ (2РМТ), а вилки типа 2РМГД — с розетками 2РМД и 2РМДТ.

Год выпуска указанного исполнения — 2011.

Расшифровка условного обозначения

Обозначение 2РМГ33Б20Ш1Е2 построено по стандартной схеме и читается следующим образом:

• 2РМГ — тип соединителя;
• 33 — условный размер корпуса;
• Б — вид корпуса: блочный (приборный);
• 20 — количество контактов;
• Ш — часть соединителя: вилка;
• 1 — обозначение сочетания контактов: все контакты диаметром 1,0 мм;
• Е — покрытие контактов: химникель;
• 2 — теплостойкость: 200 градусов Цельсия;
• Б — корпус блочный (приборный) без левой резьбы.

Подтверждённые технические характеристики

Электрические параметры

• Сопротивление контактов: не более 0,005 Ом;
• Максимальная рабочая частота: 3 МГц;
• Сопротивление изоляции: 5000 МОм;
• Номинальное напряжение: 700 вольт для контактов диаметром 1 мм; 560 вольт для контактов диаметром 1 мм;
• Рабочий ток: 4,5 ампера на контакт, 75 ампер на разъём;
• Диапазон частот: от 5 до 5000 герц.

Контактная система

• Количество контактов: 20;
• Диаметр контактов: 1 мм;
• Материал контактов: никель;
• Герметичность: да.

Условия эксплуатации и стойкость к воздействиям

• Интервал рабочих температур: от минус 60 до плюс 200 градусов Цельсия;
• Амплитуда ускорения: 500 метров на секунду в квадрате;
• Линейное ускорение: 2000 метров на секунду в квадрате;
• Ускорение при механическом ударе одиночного действия: 5000 метров на секунду в квадрате;
• Ускорение при механическом ударе многократного действия: 1000 метров на секунду в квадрате;
• Синусоидальная вибрация, диапазон частот: от 1 до 5000 герц;
• Синусоидальная вибрация, ускорение: 500 метров на секунду в квадрате;
• Уровень звукового давления: 170 децибел;
• Относительная влажность: 98 процентов при температуре плюс 25 градусов Цельсия;
• Атмосферное давление: от 1,34 умножить на 10 в минус третьей степени Па до 50,6 умножить на 10 в третьей степени Па;
• Климатическое исполнение: УХЛ.

Ресурс и хранение

• Минимальная наработка при температуре максимум плюс 80 градусов Цельсия: 1500 часов;
• Ресурс: 500 циклов;
• Максимальный срок хранения: 25 лет;
• Масса изделия: 57,1 грамма.

Применение и особенности монтажа

Соединитель относится к приборному (блочному) исполнению и предназначен для монтажа на приборах и блоках аппаратуры. Резьбовая фиксация сочленённого положения обеспечивает надёжное удержание ответной части при воздействии вибрации и механических ударов, что подтверждается высокими значениями допустимых ускорений.

Герметичное исполнение и широкий температурный диапазон от минус 60 до плюс 200 градусов Цельсия позволяют использовать изделие в жёстких условиях эксплуатации, включая повышенную влажность и пониженное атмосферное давление. Покрытие контактов химникелем и материал контактов никель определяют стабильность переходного сопротивления в течение установленного ресурса в 500 циклов сочленения и расчленения.

При подборе ответной части следует учитывать, что вилки 2РМГ сочленяются с розетками 2РМ (2РМТ). Для монтажа важны 20 контактов диаметром 1 мм, а также максимальный рабочий ток 75 ампер на разъём при распределении нагрузки по контактам не более 4,5 ампера на каждый контакт.
