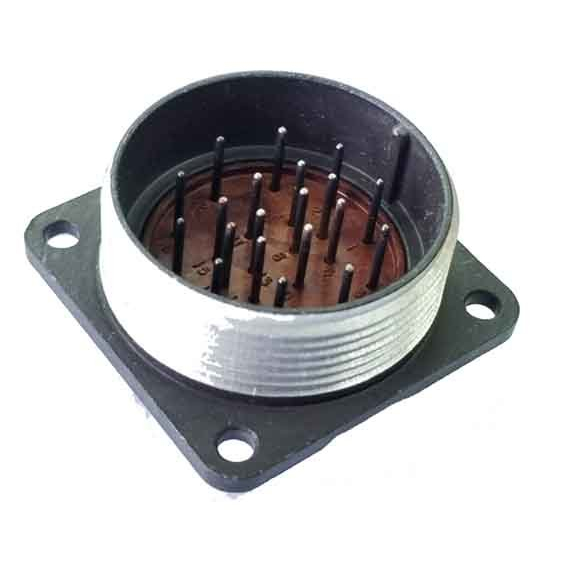

Соединитель 2РМГ33Б20Ш1Е1 представляет собой приборную низкочастотную цилиндрическую герметичную вилку с резьбовой фиксацией сочлененного положения. Он предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Расшифровка обозначения :

• 2РМГ : тип соединителя.

• 33 : условный размер корпуса.

• Б : вид корпуса — блочный (приборный).

• П : вид патрубка — прямой (в данном случае не указан, но обычно так).

• Э : вид гайки патрубка — для экранированного кабеля (в данном случае не указано, но обычно так).

• 20 : количество контактов.

• Ш : часть соединителя — вилка.

• 1 : обозначение сочетания контактов.

• Е : покрытие контактов — химникель.

• 1 : теплостойкость — до 100°С.

Технические характеристики :

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Максимальное рабочее напряжение : до 560 или 700 В.

• Максимальная рабочая частота : до 3 МГц.

• Сопротивление изоляции : не менее 5000 МОм.

• Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц, ускорение до 500 м/с? (50g).

• Механический удар : одиночный до 5000 м/с? (500g), многократный до 1000 м/с? (100g).

• Температурный диапазон : от -60 до +100°C (или +200°

Соединитель 2РМГ33Б20Ш1Е1 относится к типу электрических цилиндрических герметичных вилок, предназначенных для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Технические характеристики:

• Тип соединителя: Герметичный цилиндрический.

• Условный размер корпуса: 33.

• Вид корпуса: Блочный (приборный).

• Количество контактов: 20.

• Часть соединителя: вилка.

• Покрытие контактов: Химникель.

• Способ монтажа: Объемный, пайка.

• Монтаж: Внутренний.

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.

• Сочленение: Резьбовое с одношпоночной поляризацией корпусов.

• Сочетается с: Кабельными розетка ми типа 2РМТ.

Расшифровка обозначения:

• 2РМГ — тип соединителя.

• 33 — условный размер корпуса.

• Б — блочный (приборный) вид корпуса.

• П — прямой патрубок (не указан в данном случае, но может быть для экранированного или неэкранированного кабеля).

• 20 — количество контактов.

• Ш — вилка.

• 1 — обозначение сочетания контактов.

• Е — покрытие контактов химникель.

• 1 — теплостойкость до 100°C.

Эти соединители предназначены для внутреннего монтажа и могут использоваться в различных радиоэлектронных устройствах.
