Назначение

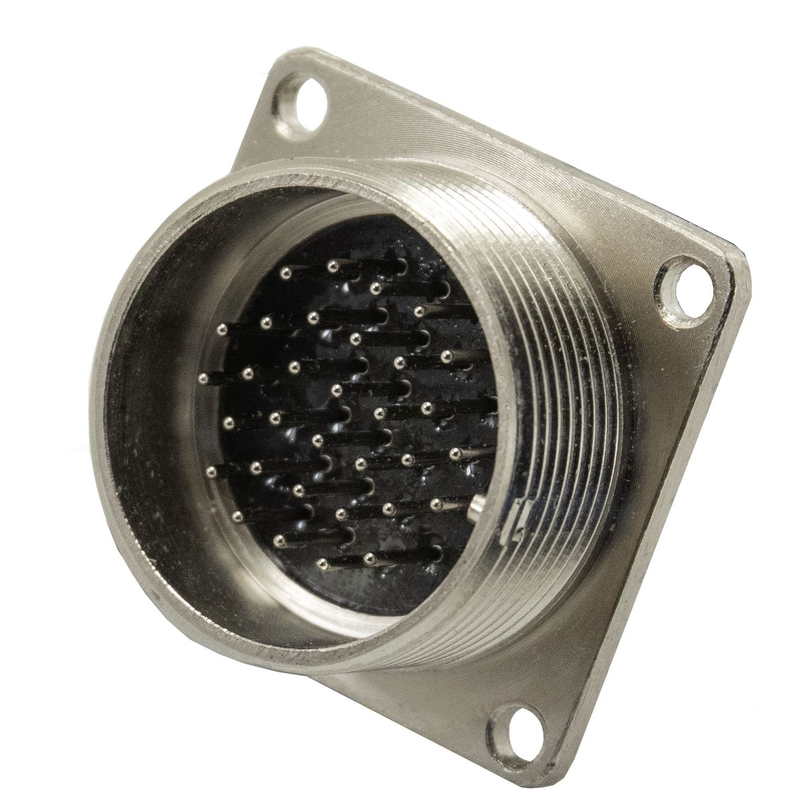

2РМГ30Б32Ш1Е2Б — герметичная цилиндрическая приборная вилка серии 2РМГ. Она предназначена для электрических соединений в цепях постоянного, переменного (до 3 МГц) и импульсного тока. Артикул товара — 1208. Категория — 2РМГ. Производитель в предоставленных данных не указан.

Изделие применяется там, где требуется герметичное штыревое соединение с блочным корпусом без патрубка. Посадочный диаметр корпуса составляет 30 мм, число контактов — 32, диаметр контактов — 1 мм. Конструкция рассчитана на фиксацию сочленения резьбой.

Подтверждённые особенности и характеристики

Электрические параметры

• Максимальное рабочее напряжение — до 560 В.
• Ток на контакт — до 3 А.
• Общий ток на соединитель — до 80 А.
• Сопротивление контакта — не более 15 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Число контактов — 32.
• Диаметр контактов — 1 мм.

Механические и климатические параметры

• Посадочный диаметр корпуса — 30 мм.
• Тип корпуса — блочный, без патрубка.
• Вибрация — 1–5000 Гц с ускорением до 490 м/с².
• Удары — до 5000 м/с².
• Линейное ускорение — 2000 м/с².
• Наработка — не менее 1000 часов.
• Срок хранения — 15 лет.
• Теплостойкость — до 200 °С.

Расшифровка маркировки

Обозначение 2РМГ30Б32Ш1Е2Б расшифровывается следующим образом.

1. 2РМГ — герметичный цилиндрический разъём.
2. 30 — посадочный диаметр 30 мм.
3. Б — блочный корпус.
4. 32 — число контактов.
5. Ш — вилка штыревого типа.
6. 1 — диаметр контактов 1 мм.
7. Е — покрытие контактов химникелем.
8. 2 — теплостойкость до 200 °С.
9. Б — без левой резьбы.

Применение

Вилка 2РМГ30Б32Ш1Е2Б используется для создания электрических соединений в приборах и устройствах, где требуется герметичный цилиндрический разъём с блочным корпусом. Она подходит для цепей постоянного, переменного и импульсного тока в пределах указанных электрических параметров. Резьбовая фиксация сочленения обеспечивает механическую устойчивость соединения.

Благодаря значениям вибрационных, ударных и линейных нагрузок, а также теплостойкости до 200 °С, изделие может применяться в составе оборудования, работающего в условиях воздействия этих факторов. Наработка не менее 1000 часов и срок хранения 15 лет дополняют эксплуатационные характеристики.
