Назначение соединителя 2РМГ30Б32Ш1Е2Б

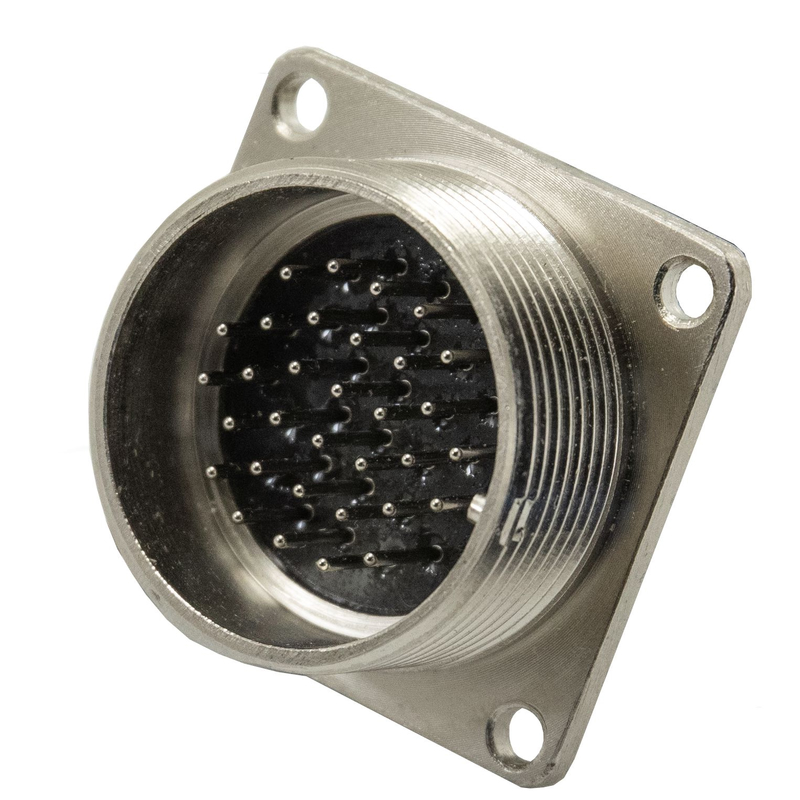

2РМГ30Б32Ш1Е2Б — это герметичная приборная вилка цилиндрического низкочастотного соединителя серии 2РМГ. Изделие предназначено для надёжного соединения и разъединения электрических цепей в условиях повышенных требований к герметичности, теплостойкости и устойчивости к внешним механическим воздействиям. Соединитель применяется там, где требуется стабильная передача электрических сигналов и питающих напряжений при воздействии вибрации, ударов и перепадов температуры.

Расшифровка обозначения

Маркировка 2РМГ30Б32Ш1Е2Б содержит полную информацию о конструкции и исполнении изделия:

• 2РМГ — тип герметичного соединителя;
• 30 — условный размер корпуса (посадочный диаметр 30 мм);
• Б — блочный (приборный) вид корпуса;
• 32 — количество контактов;
• Ш — диаметр контактов 1 мм;
• 1 — одна рамка;
• Е — покрытие контактов химникель;
• 2 — теплостойкость до 200 градусов Цельсия;
• Б — без патрубка.

Основные технические характеристики

Соединитель рассчитан на 32 контакта диаметром 1 мм. Максимальный ток на один контакт достигает 3 А, суммарный ток по изделию — до 80 А. Рабочее напряжение составляет до 560 В для постоянного тока, переменного тока частотой до 3 МГц и импульсного тока.

Изделие выдерживает температуру в диапазоне от минус 60 до плюс 200 градусов Цельсия. Сопротивление изоляции — не менее 5000 МОм. Соединитель устойчив к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате и к механическим ударам с ускорением до 5000 метров на секунду в квадрате.

Минимальная наработка составляет 1000 часов. Количество циклов сочленения-расчленения — 500. Срок сохраняемости — до 25 лет.

Условия эксплуатации

Соединитель предназначен для работы в сложных условиях и соответствует климатическому исполнению УХЛ2.1. Это подтверждает пригодность изделия для эксплуатации в макроклиматических районах с умеренным и холодным климатом при размещении в помещениях, где параметры среды могут существенно отличаться от нормальных.

Конструкция и материалы

Корпус соединителя изготовлен из алюминиевого сплава АЛ-11. Монтаж выполняется внутренним объёмным способом пайкой. Фиксация соединения — резьбовая. Покрытие контактов — химникель. Исполнение без патрубка.

Применение

Соединитель 2РМГ30Б32Ш1Е2Б используется в приборной технике, авиации и других отраслях, где требуется герметичность и стойкость к внешним воздействиям. Он востребован в составе бортового и наземного оборудования, в системах, где важны виброустойчивость, ударопрочность и широкий температурный диапазон работы.

Ключевые особенности

• Герметичное исполнение цилиндрического низкочастотного соединителя.
• 32 контакта диаметром 1 мм с покрытием химникель.
• Ток до 3 А на контакт и до 80 А суммарно.
• Рабочее напряжение до 560 В.
• Диапазон рабочих температур от минус 60 до плюс 200 градусов Цельсия.
• Сопротивление изоляции не менее 5000 МОм.
• Стойкость к вибрации от 1 до 5000 Гц и к ударам до 5000 метров на секунду в квадрате.
• Ресурс 1000 часов и 500 циклов сочленения-расчленения.
• Срок сохраняемости до 25 лет.
• Корпус из алюминиевого сплава АЛ-11, монтаж объёмной пайкой, резьбовая фиксация.
• Климатическое исполнение УХЛ2.1.
