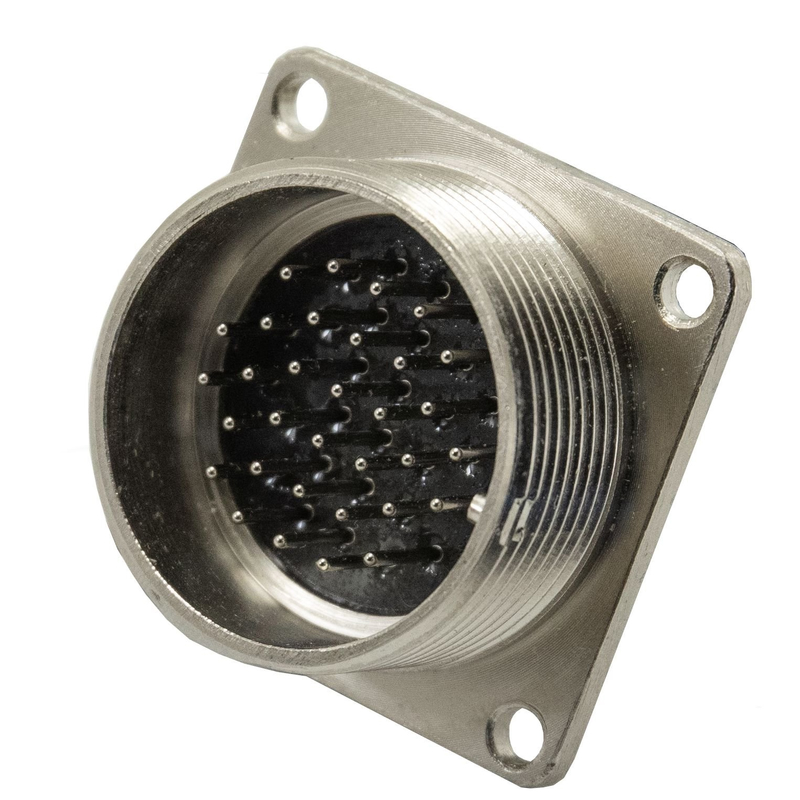

2РМГ30Б32Ш1Е2Б

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2РМГ30Б32Ш1Е2Б

Соединители 2РМГ30Б32Ш1Е2Б представляют собой герметичные цилиндрические приборные вилки, предназначенные для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Они используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Основные характеристики:

Тип соединителя : 2РМГ — электрический цилиндрический герметичный.
Условный размер корпуса : 30 мм.
Вид корпуса : Б — блочный (приборный).
Количество контактов : 32.
Вид соединителя : Ш — вилка.
Обозначение сочетания контактов : 1 — все контакты диаметром 1 мм.
Покрытие контактов : Е — химникель (никель).
Теплостойкость : 2 — до 200°С.
Корпус : Б — блочный (приборный) без левой резьбы.

Технические параметры:

Рабочее напряжение : не более 560 В.
Максимальная токовая нагрузка на одиночный контакт : до 3 А.
Суммарная токовая нагрузка на соединитель : до 80 А.
Сопротивление контактов : не более 15 мОм.
Сопротивление изоляции : не менее 5000 МОм.
Синусоидальная вибрация : диапазон частот 1...5000 Гц.
Ускорение механического удара : одиночного действия — 5000 м/с?, многократного действия — 1000 м/с?.

Соединители 2РМГ30Б32Ш1Е2Б изготавливаются без патрубка и предназначены для внутреннего монтажа в климатическом исп

Разъем 2РМГ30Б32Ш1Е2Б представляет собой 32-контактную герметичную приборную вилку серии 2РМГ. Он предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. вилка имеет посадочный диаметр 30 мм и обеспечивает соединение 32 контактов диаметром 1 мм каждый. Максимальная токовая нагрузка на один контакт составляет 3 А, а общая нагрузка на соединитель — до 80 А при напряжении до 560 В.

Технические характеристики:

Тип соединителя: Электрический цилиндрический герметичный.
Количество контактов: 32.
Рабочее напряжение: Не более 560 В.
Максимальная токовая нагрузка на контакт: Не более 3 А.
Максимальная общая токовая нагрузка: Не более 80 А.
Диаметр контакта: 1 мм.
Сопротивление контакта: Не более 15 мОм.
Сопротивление изоляции: Не менее 5000 МОм.
Покрытие контактов: Никель.
Теплостойкость: До 200°С

Конструктивные особенности:

вилка блочная (приборная) без левой резьбы.
Сочленение с розетка ми осуществляется резьбовым способом с одношпоночной поляризацией
вилки типа 2РМГ могут сочленяться с кабельными розетка ми 2РМТ

Применение:
Разъемы типа 2РМГ30Б32Ш1Е2Б используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
